Руководство для технического специалиста
13
9 МОНТАЖ ДЫМООТВОДА
ВНИМАНИЕ!
Категорически ЗАПРЕЩЕНО включать котел в работу без установленной дымоотводящей трубы во
избежание отравления продуктами сгорания.
Котел имеет канал забора воздуха для горения и канал отвода продуктов сгорания, что позволяет не использовать
воздух из помещения. Используя различные комплектующие, вы можете присоединить коаксиальную трубу (см. п. 9.1) или
две раздельные трубы (см. п. 9.2) к верхней части настенного котла с последующим выводом их из помещения.
При этом трубы должны удовлетворять следующим требованиям:
• труба должна быть изготовле
на из негорючего материала, стойкого к механическим деформациям,
неподверженного коррозии, и полностью герметична. Она также должна быть защищена от перегрева, от
возгорания и от замерзания;
• соединения дымоотводящей трубы должны быть изготовлены из термостойкого материала,
неподверженного
коррозии;
•
дымоотводящая труба должна устанавливаться в доступном для обслуживания месте, чтобы, в случае
повреждения трубы, не было препятствий для устранения утечки дыма.
После монтажа дымоотвода, необходимо осуществить следующее:
•
убедиться в отсутствии в дымоходе сужений, а также в том, что к нему не присоединены выпускные трубы других
котлов. Это допускается только в случае проектирования дымохода
для нескольких потребителей и изготовлен
согласно действующим правилам и нормам;
•
если котел должен быть присоединен к существующему дымоходу, необходимо удостовериться в чистоте
последнего, так как отделение шлаков от стен дымохода во время работы котла может препятствовать свободному
выпуску отходящих газов.
• для пр
иобретения необходимых частей и деталей дымоотвода свяжитесь с торгующей организацией,
осуществляющей реализацию аксессуаров к котлам в Вашем регионе.
ВНИМАНИЕ!
Не допускается использование вентиляционных каналов для удаления продуктов сгорания.
9.1 Монтаж коаксиального дымоотвода
Схема присоединения коаксиального дымохода Ø 100 /
Ø 60 (мм) к котлу представлена на рисунке 3. При
использовании коаксиальных труб необходимо
дополнительно учитывать следующее:
• уклон
горизонтального участка дымоотводящей трубы
должен составлять 3° в сторону улицы или
конденсатосборника;
•
максимально допустимая длина трубы составляет 4 м.
Каждый отвод 90°
равноценен 1 м трубы, каждое колено
45° – 0,5 м трубы;
• в местах поворотов трубы исп
ользуйте отводы.
Количество поворотов на 90° не должно превышать трех,
включая отвод на выходе из котла.

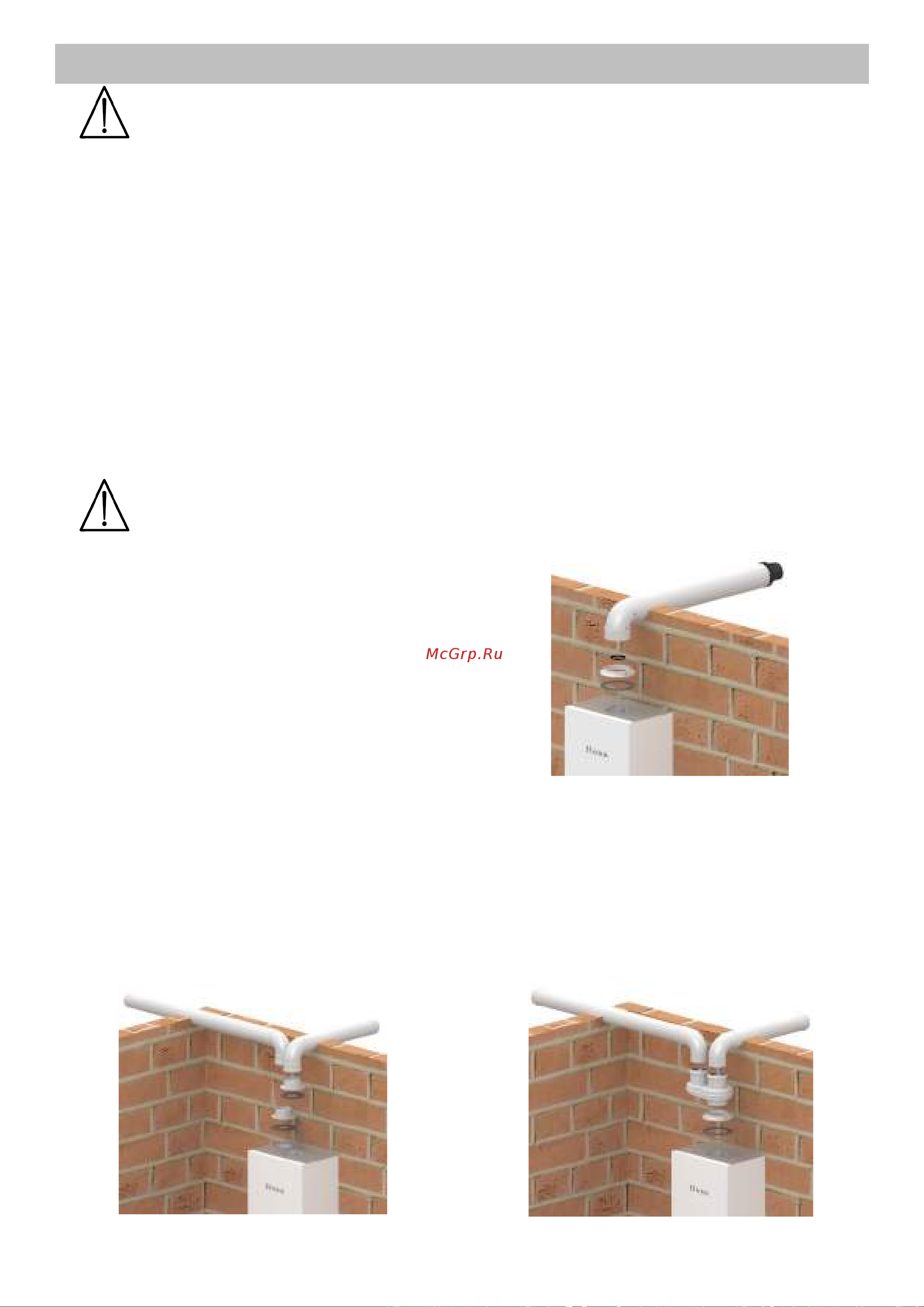

Рис. 3 Схема присоединения коаксиального
дымохода Ø 100 / Ø 60 (мм) к котлу
9.2 Монтаж раздельных труб дымоотвода
Схемы присоединения раздельного дымохода Ø 80 мм к котлу представлены на рисунке 4. При использовании
раздельных труб необходимо дополнительно учитывать следующее:
• суммарн
ая максимальная длина труб не должна превышать 20 м. Каждый отвод 90° равноценен 1 м трубы, каждое
колено 45° – 0,5 м трубы;
• в случае возможного образования в дымоотводящей трубе конденсата, перед котлом необходимо
устанавливать
конденсатосборник;
• уклон горизонтальных участков дымоотводящей трубы должен составлять не менее 3° в сторону конден
сатосборника
(при его наличии).
Рис. 4 Схемы присоединения раздельного дымохода Ø 80 мм
к котлу
