35
ПРИЛОЖЕНИЕ II

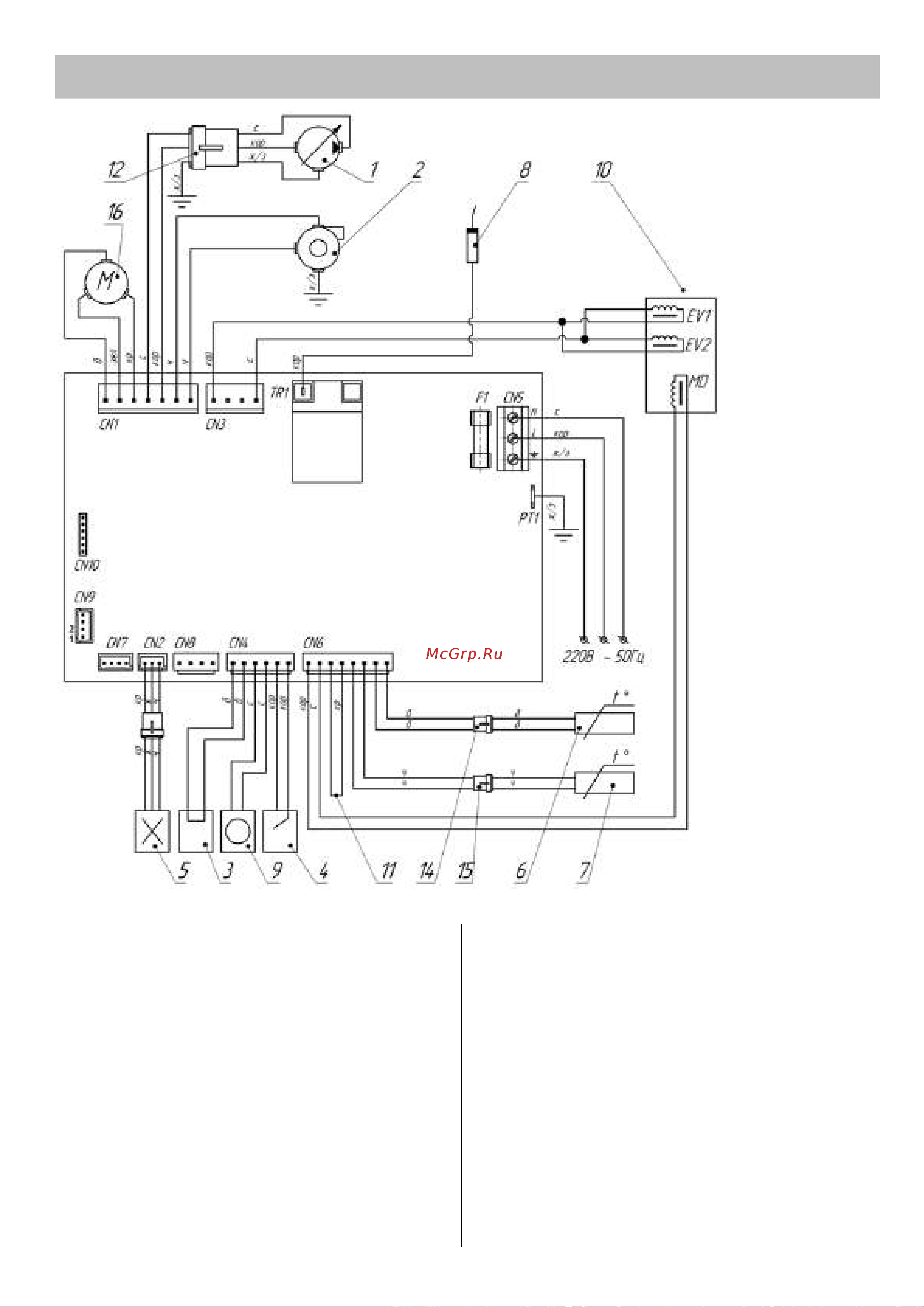

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ КОТЛА
Обозначение
расцветки
проводов:
б
ж
ж/з
кор
кр
с
ч
зел
белый
желтый
желто-
зеленый
коричневый
красный
синий
черный
зеленый
Обозначения:
1 - насос;
2 - вентилятор;
3 - термореле 95 °C;
4 - прессостат воздушный;
5 - датчик протока ГВС;
6 - датчик температуры ГВС;
7 - датчик температуры КО;
8 - электрод розжига и ионизации;
9 - реле давления теплоносителя;
10 - регулятор газа;
11 - перемычка комнатного термостата;
12 - колодка клеммная насоса;
13 - колодка клеммная датчика протока ГВС;
14 - колодка клеммная датчика температуры КО;
15 - колодка клеммная датчика температуры ГВС;
16 - электродвигатель трехходового клапана (только для
котла NEVALUX 82××);
CN1разъем для подключения кабеля насоса и вентилятора
(для котла NEVALUX 72××) / кабеля насоса,
вентилятора и трехходового клапана (для котла
NEVALUX 82××);
CN2разъем для подключения кабеля датчика протока;
CN3разъем для подключения кабеля регулятора газа;
CN4разъем для подключения кабеля термореле (датчика
перегрева), реле давления и прессостата;
CN5разъем для подключения кабеля питания;
CN6разъем для подключения кабеля датчиков
температуры и регулятора газа;
TR1разъем для подключения электрода розжига и
ионизации;
PT1разъем для подключения кабеля заземления;
EV1катушка клапана регулятора газа;
EV2катушка клапана регулятора газа;
MDкатушка модуляции регулятора газа;
F1плавкий предохранитель, 3.15 А.
CN9разъем для подключения датчика внешней (уличной)
температуры.
