10.4 Выключение котла

Выключать котел необходимо перед производством ремонтных работ или при сервисном обслуживании.

Рекомендуется отключать котел в следующей последовательности:

1) перевести котел в режим ожидания, нажав кнопку <K6>;

2) отсоединить вилку кабеля питания от розетки электросети;

3) закрыть запорные краны газа, теплоносителя и воды ГВС.

10.5 Слив теплоносителя из контура отопления котла

При демонтаже элементов контура отопления необходимо слить теплоноситель из котла. Для этого необходимо

открутить клапан дренажный, совмещенный с предохранительным клапаном.

При использовании в качестве теплоносителя воды, длительном простое котла в зимнее время или возникновении

опасности замерзания трубопроводов необходимо слить теплоноситель из котла и системы отопления.

11 ФУНКЦИОНАЛЬНАЯ СХЕМА И УПРАВЛЕНИЕ РАБОТОЙ КОТЛА

11.1 Функциональная схема котла NEVALUX 72××

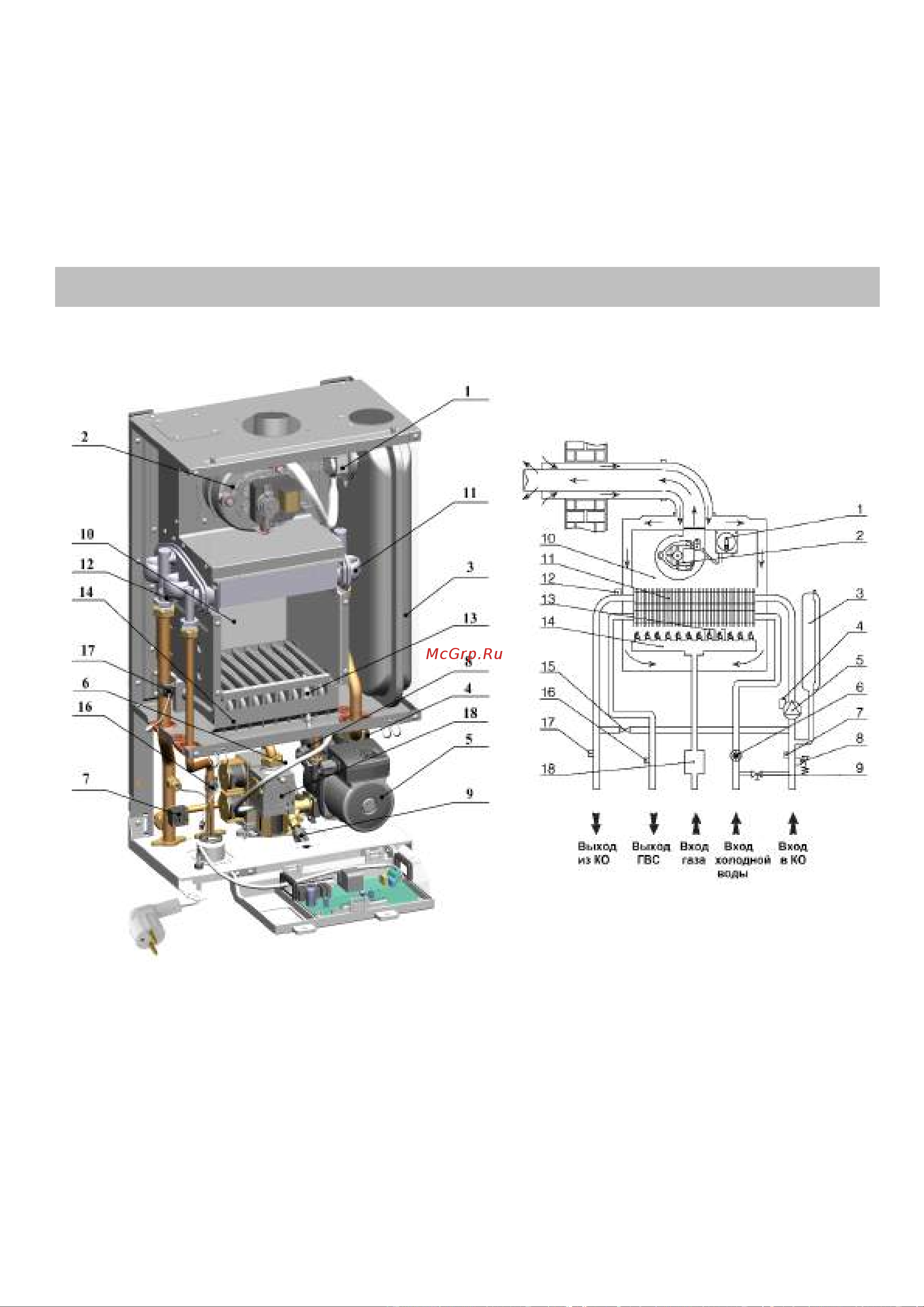

Функциональная схема котла приведена на рисунке 7.

1 - прессостат воздушный;

2 - вентилятор;

3 - бак расширительный;

4 - клапан отвода воздуха (автоматический);

5 - насос;

6 - датчик протока ГВС;

7 - реле давления теплоносителя в КО;

8 - клапан предохранительный;

9 - кран подпитки контура отопления;

10 - камера герметичная;

11 - теплообменник;

12 - термореле (датчик перегрева);

13 - электрод (розжиг и ионизация);

14 - блок горелочный (горелка);

15 - клапан байпаса;

16 - датчик температуры контура ГВС;

17 - датчик температуры контура отопления;

18 - регулятор газа;

Рис. 7 Функциональная схема котла NEVALUX 7224
