Руководство для пользователя и технического специалиста
7
Наименование характеристики
Ед.
изм.
NEVALUX
7210
7211
7214
7218
7224
8210
8211
8214
8218
8224
Габаритные размеры
высота
мм
670
ширина
370
глубина
250
Масса, не более
нетто
кг
27,0
брутто
29,0
Вход газа
дюйм
G3/4
Контур отопления
вход
дюйм G3/4
выход
Контур горячего
водоснабжения
вход
дюйм G1/2
выход
Диаметр отверстий
сопел горелки
природный газ
мм
∅ 1,35
сжиженный газ
∅ 0,95
Для коаксиальных труб
входное воздушное
отверстие
мм
∅ 100
выходное отверстие
продуктов сгорания
∅ 60
Для раздельных труб
входное воздушное
отверстие
мм
∅ 80
выходное отверстие
продуктов сгорания
* Параметры справочные (теоретический расход воды при номинальной мощности).
2.3 Габаритные и присоединительные размеры

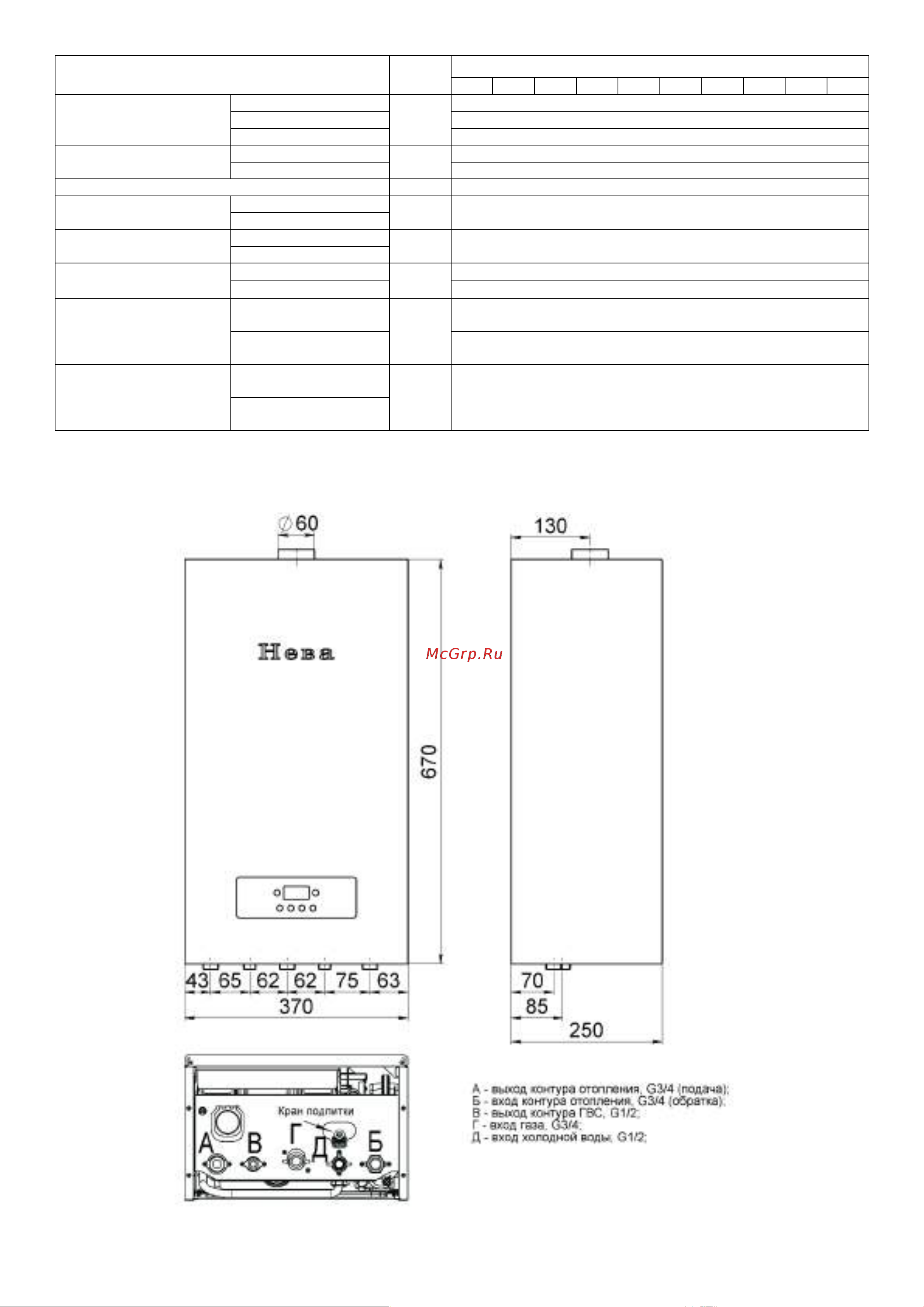

Габаритные и присоединительные размеры котла представлены на рисунке 1.
Рис. 1 Габаритные и присоединительные размеры котла
