Руководство для технического специалиста
15
• открыт ли клапан отвода воздуха на циркуляционном
насосе;
•
вид потребляемого газа (должен соответствовать виду газа,
указанному в данном Руководстве на котел и табличке
на
нем);
• отсутствие утечки газа;
•
трубы забора воздуха и дымоотвода установлены и
соответствуют требованиям раздела 9 на стр. 13;
•
напряжение и частота электросети соответствуют
значениям, указанным в таблице 1 (см. п. 2.2 на стр.6);
• открыты ли запорные краны на прямой и обратной линиях
контура отопления;
•
подключение котла к электрической розетке однофазной
сети переменного тока номинальным напряжением 220
В,
частотой 50 Гц, с заземляющим контактом;
• герметичность системы отопления.

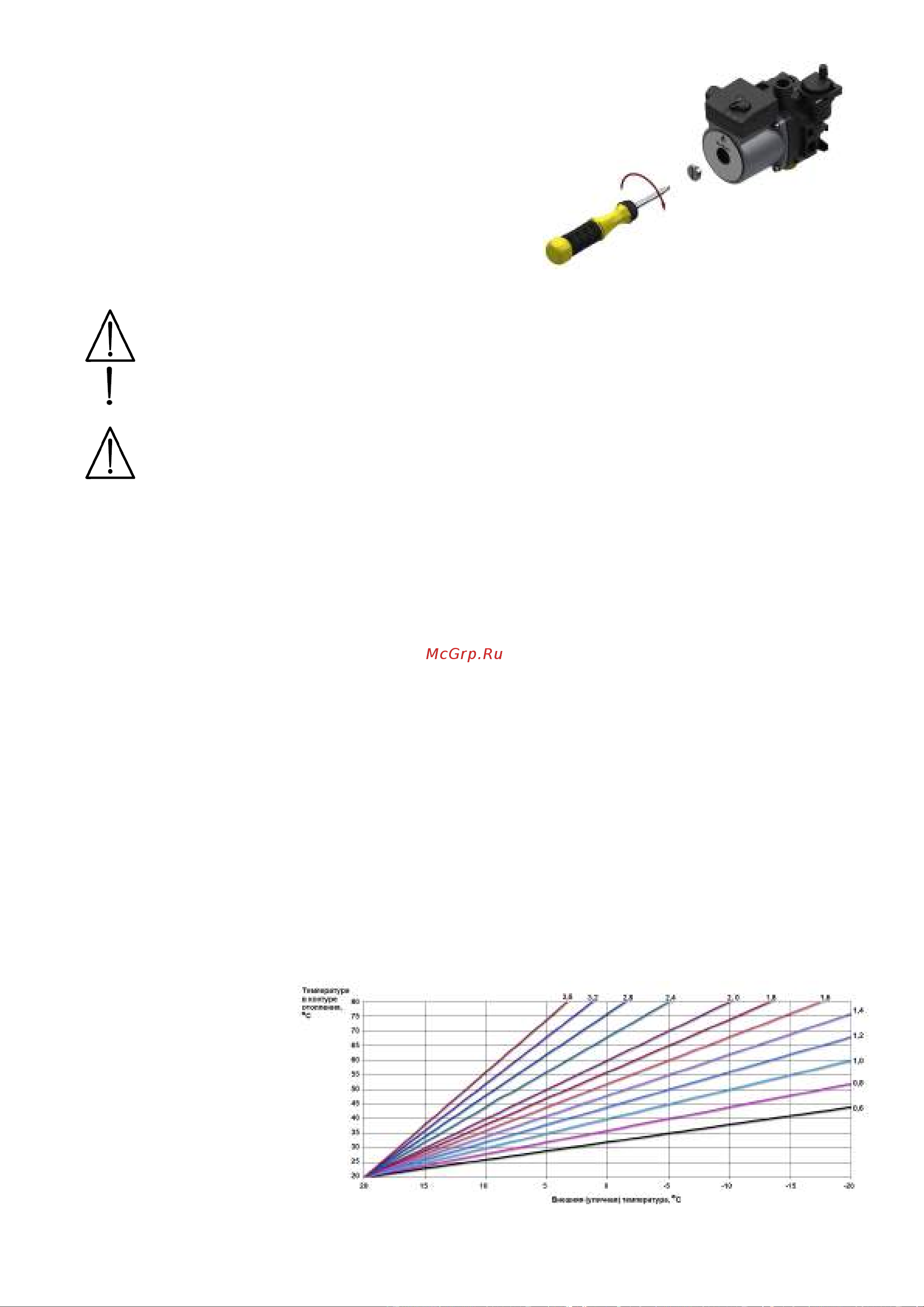

Рис. 5
Проверка циркуляционного насоса
ВНИМАНИЕ!
Не допускайте попадания теплоносителя на электронные компоненты котла!
После удаления воздуха из системы отопления необходимо закрыть клапан отвода воздуха на насосе,
закрутив колпачок.
ВНИМАНИЕ!
Если в системе отопления в качестве теплоносителя используется антифриз, то необходимо проведение
специальных мероприятий по заполнению котла и системы отопления, а также периодический контроль
плотности антифриза. Заполнение и подпитку системы отопления в данном случае должен осуществлять
технический специалист сервисной организации с использованием специального оборудования.
10.3 Дополнительные возможности (опции)
10.3.1 Подключение комнатного термостата
Для более эффективной работы котел имеет возможность подключения комнатного термостата, который
устанавливается в отапливаемом помещении. Для установки термостата необходимо удалить перемычку и подключить
соединительные провода комнатного термостата (полярность подключения проводов термостата значения не имеет).
Перемычку необходимо передать на хранение владельцу котла. Допускается установка комнатного термостата в разрыв
перемычки.
Комнатный термостат в стандартную поставку не входит и приобретается по желанию пользователя отдельно. Кабель
для подключения комнатного термостата к котлу в комплект поставки термостата не входит. Основные требования при
выборе кабеля: максимальная длина кабеля составляет 30 метров, он должен состоять из двух проводов (гибкий медный
многожильный провод с площадью сечения от 0,5 до 1,5 мм
2
).
10.3.2 Подключение внешнего (уличного) датчика температуры
Для оптимального регулирования температуры теплоносителя в контуре отопления в зависимости от внешней
температуры рекомендуется использовать внешний (уличный) датчик температуры.
Электронная плата котла автоматически распознает наличие внешнего датчика температуры при условии задания
параметру «14» значения «1» (см. раздел 11.5, стр. 20).
Внешний (уличный) датчик температуры в стандартную поставку не входит и приобретается по желанию пользователя
отдельно. Основные требования при выборе кабеля для подключения датчика внешней (уличной) температуры к котлу:
максимальная длина кабеля составляет 30 метров, он должен состоять из двух проводов (гибкий медный многожильный
провод с площадью сечения от 0,5 до 1,5 мм
2
).
Подключение датчика внешней (уличной) температуры осуществляется к контактам 1 и 2 разъёма CN9 платы
электронной (см. Приложение II, стр. 35)
Коррекция температуры теплоносителя в контуре отопления происходит в соответствии с внешней температурой,
комнатной температурой и коэффициентом рассеивания тепла.
Выбор нижней точки температурной кривой осуществляется с помощью изменения значения параметра «42».
Изменение параметра «42» не является обязательным условием для работы котла с датчиком внешней (уличной)
температуры.
Выбор температурной кривой
(коэффициента рассеивания
тепла) осуществляется
изменением параметра «43».
Задание параметру «43»
значения, отличного от «0»,
является необходимым условием
работы котла с внешним
(уличным) датчиком температуры.
Наиболее оптимальную
температуру теплоносителя в
контуре отопления в зависимости
от внешней (уличной)
температуры можно подобрать
изменением значений параметров
«42» и «43» и ориентируясь на
рис. 6.
Рис. 6
График зависимости температуры в контуре отопления от внешней
(уличной) температуры при комнатной температуре 20 °С
