Руководство для пользователя и технического специалиста
8
3 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
3.1 Управление работой котла
Основным управляющим элементом котла является плата электронная, которая контролирует всю работу котла.
Микропроцессор платы электронной собирает и обрабатывает сигналы датчиков управления и безопасности. Вся
информация о состоянии котла выдаётся на ЖК-дисплей в режиме реального времени.
Всё управление котлом осуществляется с панели управления, внешний вид которой показан
на рисунке 2. Символы на дисплее отображают режим работы котла. Вокруг дисплея расположены 6
кнопок управления
котлом. Назначение кнопок управления и отображаемых на дисплее символов представлены на рисунке 2
Назначение кнопок управления:
Отображаемые символы на дисплее:
Поз. Нормальная работа
Функция настойки
параметров
Поз. Значение символа
1 K1 Уменьшение температуры
Выбор / изменение
параметра
7
Отображение единиц измерения температуры
8
Индикация текущей температуры / индикация
2 K2 Увеличение температуры
кода ошибки / индикация значения параметра
9
Индикация режима работы отопления
3 K3 Режим «ЛЕТО»
10
Индикация режима работы ГВС
11
Индикация работы режима «ЗИМА»
4 K4 Режим «ЗИМА»
12
Индикация работы режима «ЛЕТО»
13
Индикация параметра настройки
5 K5 Сброс (RESET)
Сохранение
значения
параметра
14
Индикация работы насоса
15
Индикация работы вентилятора
16
Индикация работы функции антизамерзания
6 K6
Включение / выключение
котла / изменение
режима работы
Выход из функции
настойки
параметров
17
Состояние пламени горелки
18
Индикация уровня пламени горелки

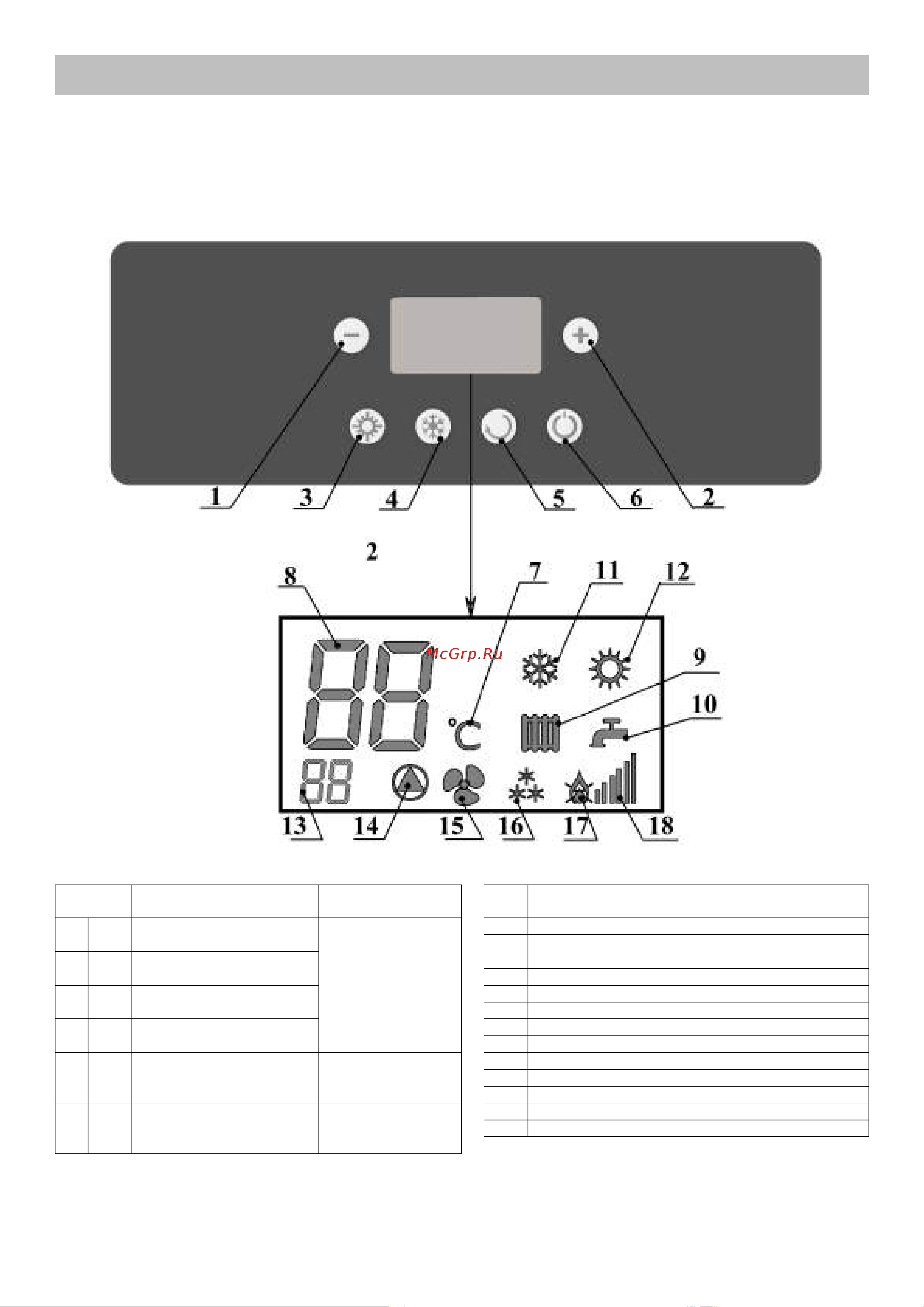

Рис. 2 Панель управления котлом
В центре панели управления расположен жидкокристаллический дисплей, отображающий при нормальной работе
котла температуру в активном в данный момент режиме (при работе в режиме отопления –
температуру воды в системе
отопления на выходе из котла, при работе в режиме ГВС –
температуру ГВС на выходе из котла). В случае возникновения
неисправности вместо значения температуры отображается код ошибки. Коды ошибок котла приведены в разделе 11
на
стр. 24 данного Руководства.
