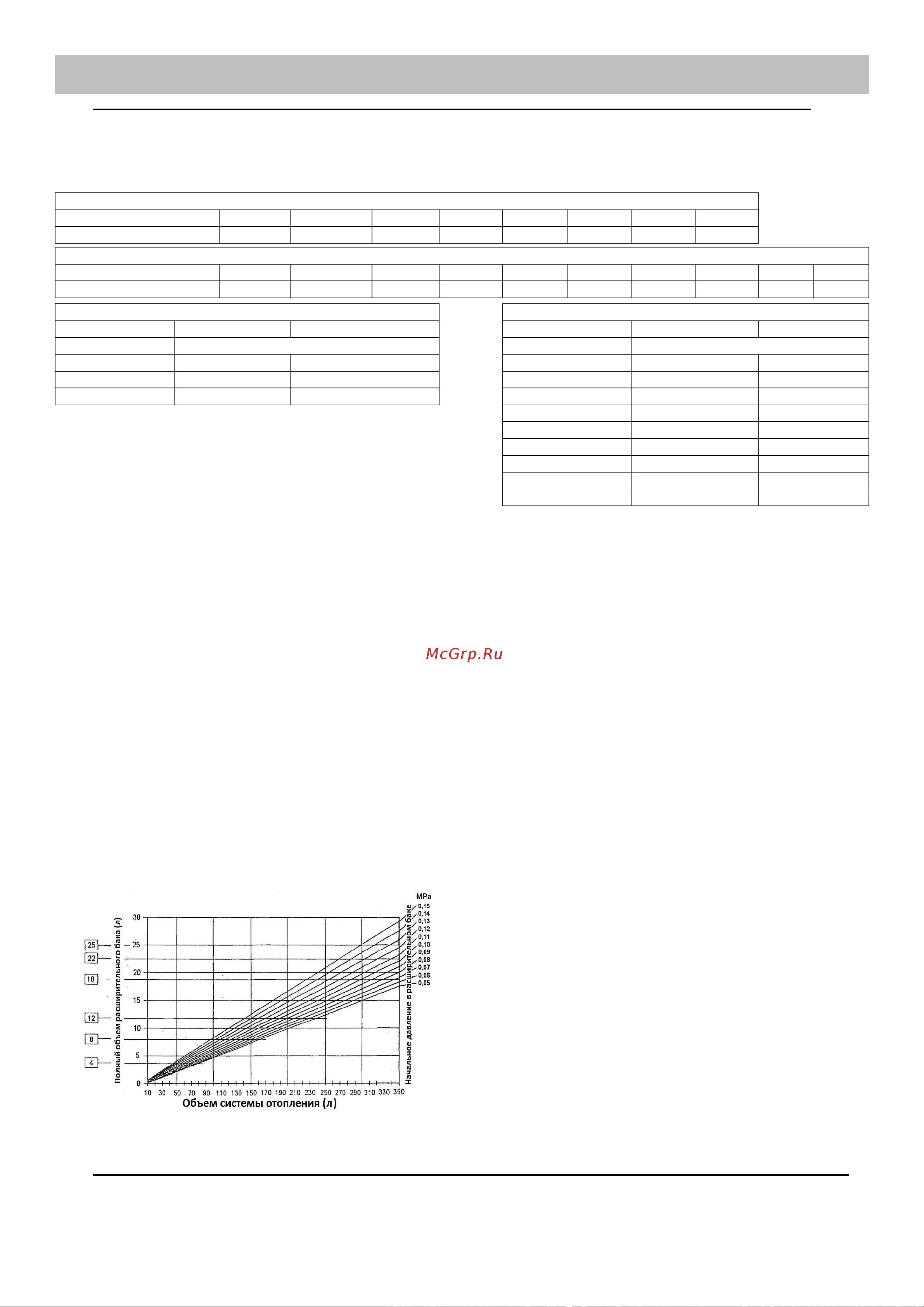

36
ПРИЛОЖЕНИЕ III
УКАЗАНИЯ ПО ПОДБОРУ РАСШИРИТЕЛЬНОГО МЕМБРАННОГО БАКА
Подбор расширительного мембранного бака в случае использования в качестве теплоносителя воды
В случае подключения котла к системе отопления объемом более 70 литров, необходимо установить дополнительный
расширительный мембранный бак, подключив его к обратной линии отопления в непосредственной близости от котла.
В приведенных ниже таблицах указаны объемы воды, необходимые для заполнения элементов системы отопления.
Объем самого котла составляет около 2 лит
ров. Эти данные позволяют ориентировочно произвести подсчет количества
воды в системе отопления, к которой будет подключен котел.
Трубы медные:
Диаметр трубы, мм
10×0,8
12×1,0
15×1,0
18×1,0
28×1,2
35×1,5
42×1,2
Кол-во воды, л/м.п.
0,05
0,08
0,13
0,20
0,52
0,80
1,20
Трубы стальные:
Диаметр трубы, дюйм
G3/8
G1/2
G3/4
G1
G11/2
G2
G2 1/2
G3
G4
Кол-во воды, л/м.п.
0,13
0,21
0,38
0,60
1,39
2,21
3,72
5,13
8,71
Объем воды в радиаторах:
Объем воды в радиаторах:
Тип радиатора
Мощность*, Вт
Объем, л
Тип радиатора
Мощность*, Вт
Объем, л
Чугунный
на 1 ребро
Стальной
на радиатор
500/160
130
1,01
11−400/960
915
2,78
ТА−1
150
1,34
11−600/960
1282
4,15
Т−1
125
1,18
22−600/960
2225
8,30
11−600/1000
1310
2,97
* – Мощность указана для параметров 90/70/20 °С, где:
90 – температура в прямой линии отопления;
70 – температура в обратной линии отопления;
20 – температура в помещении.
22−600/1000
2225
5,93
11−600/900
1179
3,10
22−600/900
1984
6,30
11−590/960
1091
3,20
22−590/960
1908
6,50
Другим способом определения объема системы отопления является сличение показаний водяного счётчика до и
после заполнения системы водой.
Минимальное начальное давление в расширительном баке не может быть
меньше статического давления в месте
подключения сосуда.
Статическое давление − это давление столба воды между расширительным сосудом и наивысшей точкой системы
отопления. Измерив данную высоту в метрах, статическое давление рассчитываем, принимая 0,01 МПа
избыточного
давления на каждый метр высоты. Начальное давление в расширительном баке должно быть больше примерно на 10% от
расчётного статического давления.
Пример: Измеренная высота равна 8 метрам, что соответствует величине статического давления 0,08 МП
а.
Начальное давление в расширительном баке должно быть примерно (8 × 0,01) × 1,1 =
0,09 МПа. Рассчитанное таким
образом давление принимается за начальное давление в системе отопления с холодной водой.
Мембранные расширительные баки имеют
ниппельные отверстия, предназначенные для регулирования и контроля
величины давления в газовой части сосуда. После определения начального давления необходимо замерить давление в
газовой части бака (например, автомобильным манометром) и спустить или добавит
ь (например, автомобильным насосом)
воздух до рассчитанной величины давления. Одновременно с этим необходимо учитывать, что для котла
начальное
давление в расширительном баке должно быть не ниже 0,1 МПа и не выше 0,3 МПа. Более низкое давление может привес
ти
к сбоям в работе котла.
Полный объем расширительного бака можно рассчитать по следующей формуле:
Vc = 1,099 × Vi × Av × (Рmах + 0,1) / (Рmах – Р), где:
Vi – полный объем системы отопления в литрах;
Av − прирост объёма воды в системе отопления от расширения при нагреве до максимально возможной температуры;
Рmах
= 0,3 МПа − максимальное расчётное давление в расширительном баке (равно давлению срабатывания
предохранительного клапана);
Р − начальное давление в расширительном баке (рассчитанное по приведенной выше методике).
В случае, когда объем бака попадает между типовыми
величинами, при выборе руководствуются правилом: "первое
большее".
В котле установлен расширительный бак
объемом
6 литров.
Если по вышеуказанным расчетам получится, что для
данной системы отопления необходим расширительный бак
большего объема, то необходимо установить
дополнительный расширительный бак, величина объема
которого будет равна разнице между рассчи
танной
величиной и объемом расширительного бака котла (6 л).
Пример: по расчету система требует установки расширительного бака ёмкостью 13 литров, котёл оборудован
расширительным баком 6 л, т.е. 13 – 6 = 7 л. Следовательно, необходимо установить дополнительно бак объемом 7
л.
По номограмме выбираем ближайший больший стандартный расширительный бак объемом 8 литров.
Подбор расширительного мембранного бака в случае использования в качестве теплоносителя антифриза
При выборе объема расширительного бака необходимо убедиться, что он предназначен для работы с антифризом.
Далее следует рассчитать или взять из проекта отопительной системы объём системы отопления. Следует учесть, что
коэффициент объемного расширения антифриза на 15 –
20% больше, чем воды. Таким образом, расширительный бак
должен быть около 15% от объема системы отопления.
Пример: при объеме отопительной системы 120 литров объем расширительного бака должен составлять 18 литров.
