● Установить плиту на рабочее место. Отметить на полу линию передней и боковой стенок.

● Отставить плиту в сторону и разметить центр крепежного отверстия в соответствии с

рисунком 7.

● Приставить кронштейн и отметить на полу второе крепежное отверстие.

● Если пол деревянный, просверлить отверстия диаметром 3 мм. В остальных случаях

просверлить отверстия диаметром 8 мм, вставить дюбели.

● Закрепить кронштейн шурупами.

● Поставить плиту на место, задвинув ее до зацепления кронштейна с ножкой плиты.

● Выставить плиту регулировочными ножками по уровню (при необходимости).

● Кронштейн может быть установлен как с правой, так и с левой стороны плиты.

Порядок установки предохранительной цепочки

Плиты моделей 3200-08 укомплектованы цепочкой длиной 20 см, дюбелем S6х40, винтом

саморезающим и крючком.

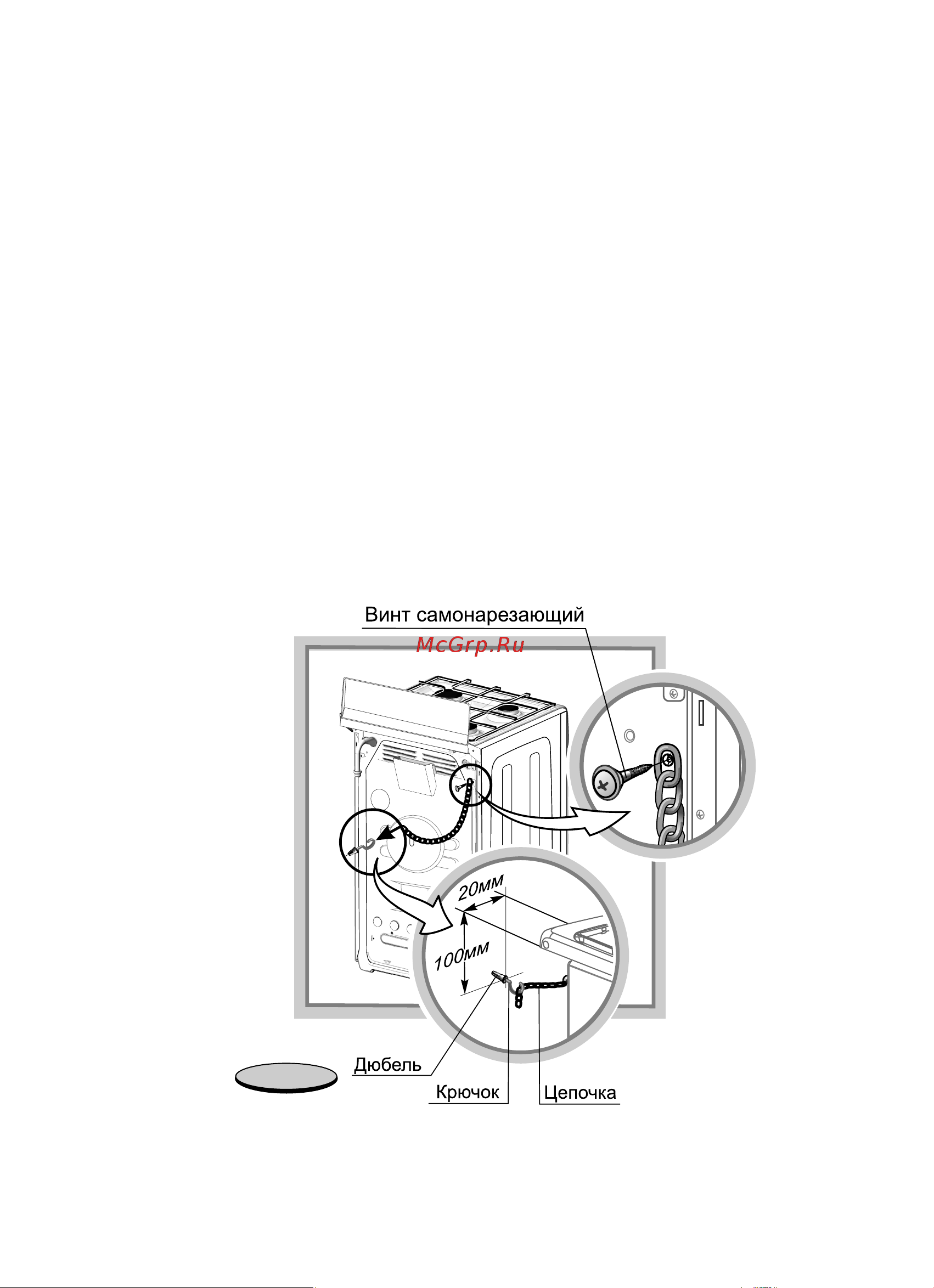

Разметку для монтажа предохранительной цепочки в плитах смотри рис. 8.

● Установите плиту на рабочее место и произведите разметку отверстия под дюбель

согласно рис. 8.

● Отодвиньте плиту и просверлите отверстие диаметром 6 мм глубиной 40-45 мм.

● Забейте в отверстие дюбель и заверните в него крючок таким образом, чтобы

разомкнутая часть была сверху. Убедитесь, что крючок надежно ввинчен в стену.

● Через крайнее звено, при помощи винта самонарезающего и отвертки, прикрепите

цепочку к задней стенке плиты.

● Установите плиту на рабочее место, наденьте цепочку подходящим звеном на крючок,

обеспечив ее натяжение.

Рис. 8
