Gefest 1200-00 С 7 К38 [14/24] Подключение
![Gefest 1200-00 С 7 К38 [14/24] Подключение](/views2/2028000/page14/bge.png)
12
1200.00.0.000 РЭ [71]
7 ПОДКЛЮЧЕНИЕ
●● Плита должна быть подключена только специалистом организации, имеющей право на
подключение и обслуживание газовых плит.
●●
ПАРАМЕТРЫ НАСТРОЙКИ ПРИБОРА ПРИВЕДЕНЫ В МАРКИРОВКЕ.
●● ВАЖНО:
ПРИБОР НЕ СЛЕДУЕТ ПРИСОЕДИНЯТЬ К ДЫМОХОДУ. ПРИБОР ДОЛЖЕН БЫТЬ
УСТАНОВЛЕН В СООТВЕТСТВИИ
С УКАЗАНИЯМИ РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ И
ДЕЙСТВУЮЩИХ ПРАВИЛ. СЛЕДУЕТ ОБРАТИТЬ ВНИМАНИЕ НА
МЕРЫ ПО ВЕНТИЛЯЦИИ
ПОМЕЩЕНИЙ.
●● Перед подключением мастер обязан проверить установку ручек управления и
переключателей в положение «выключено».
●● ПОМНИТЕ: После установки плиты на место обязательно проверьте положение гибкого
шланга подвода газа и шнура питания. Они не должны проходить в зоне горячего
воздуха дымохода и касаться его. Во время работы духовки там возникает большая
температура, которая может их повредить.
●● После подключения плиты проверьте работу горелок. Пламя горелок должно быть
ровным, без проскоков и отрывов.
●● При подключении плиты должен быть заполнен талон установки.
7.1 ПОДСОЕДИНЕНИЕ К ГАЗОВОЙ СЕТИ ИЛИ
БАЛЛОНУ
●● Подсоединение плиты к газовой сети или баллону должно быть выполнено при помощи
гибкого шланга согласно действующим в Вашем регионе нормативным документам в
области газоснабжения и безопасности.
●● ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВЕРИТЬ, СООТВЕТСТВУЮТ ЛИ УСЛОВИЯ
ПОДКЛЮЧЕНИЯ (ВИД ГАЗА И ДАВЛЕНИЕ ГАЗА) НАСТРОЙКЕ ПРИБОРА.
●● При подсоединении плиты к баллону необходимо применять газовый редуктор.
●● Если давление природного газа в подводящей сети превышает максимально допустимое
значение, необходимо установить газовый редуктор, понижающий давление до
положенной величины.
●● ВНИМАНИЕ! ПРИ ПОДСОЕДИНЕНИИ ПЛИТЫ К ГАЗОВОЙ СЕТИ ГИБКИМ
ТОКОПРОВОДЯЩИМ ШЛАНГОМ (СТАЛЬНЫМ ИЛИ В СТАЛЬНОЙ ОПЛЕТКЕ И Т.П.)
СЛЕДУЕТ ПРИМЕНЯТЬ СПЕЦИАЛЬНУЮ ИЗОЛИРУЮЩУЮ ВСТАВКУ. ВСТАВКА
УСТАНАВЛИВАЕТСЯ НА ВНУТРИКВАРТИРНОМ ГАЗОПРОВОДЕ ПОСЛЕ КРАНА.
ПРИ ПОДСОЕДИНЕНИИ ПЛИТЫ К ГАЗОВОЙ СЕТИ ГИБКИМ НЕТОКОПРОВОДЯЩИМ
ШЛАНГОМ (РЕЗИНОВЫМ) ПРИМЕНЕНИЕ СПЕЦИАЛЬНОЙ ИЗОЛИРУЮЩЕЙ ВСТАВКИ
НЕ ТРЕБУЕТСЯ.
●● Гибкий присоединительный шланг, специальная
изолирующая вставка и регулятор давления газа в
комплект поставки не входят и приобретаются через
торговую сеть.
●●
При подсоединении должны быть соблюдены
следующие требования к гибкому присоединительному
шлангу:
-● характеристики и длина должны соответствовать
действующим в Вашем регионе ТНПА;
-● наличие документа, указывающего дату изготовления
и срок службы;
-● длина должна быть достаточной для подключения;
-● доступность для осмотра по всей длине;
-● расположение вне зоны горячего воздуха дымохода;
- исключение касания дымохода;
-● исключение пережимов, образования петель,
отсутствие сильных изгибов и растягивающих усилий;
-● отсутствие касания подвижных объектов и предметов с острыми кромками;
-● при наличии повреждения, шланг должен заменяться целиком, ремонт недопустим.

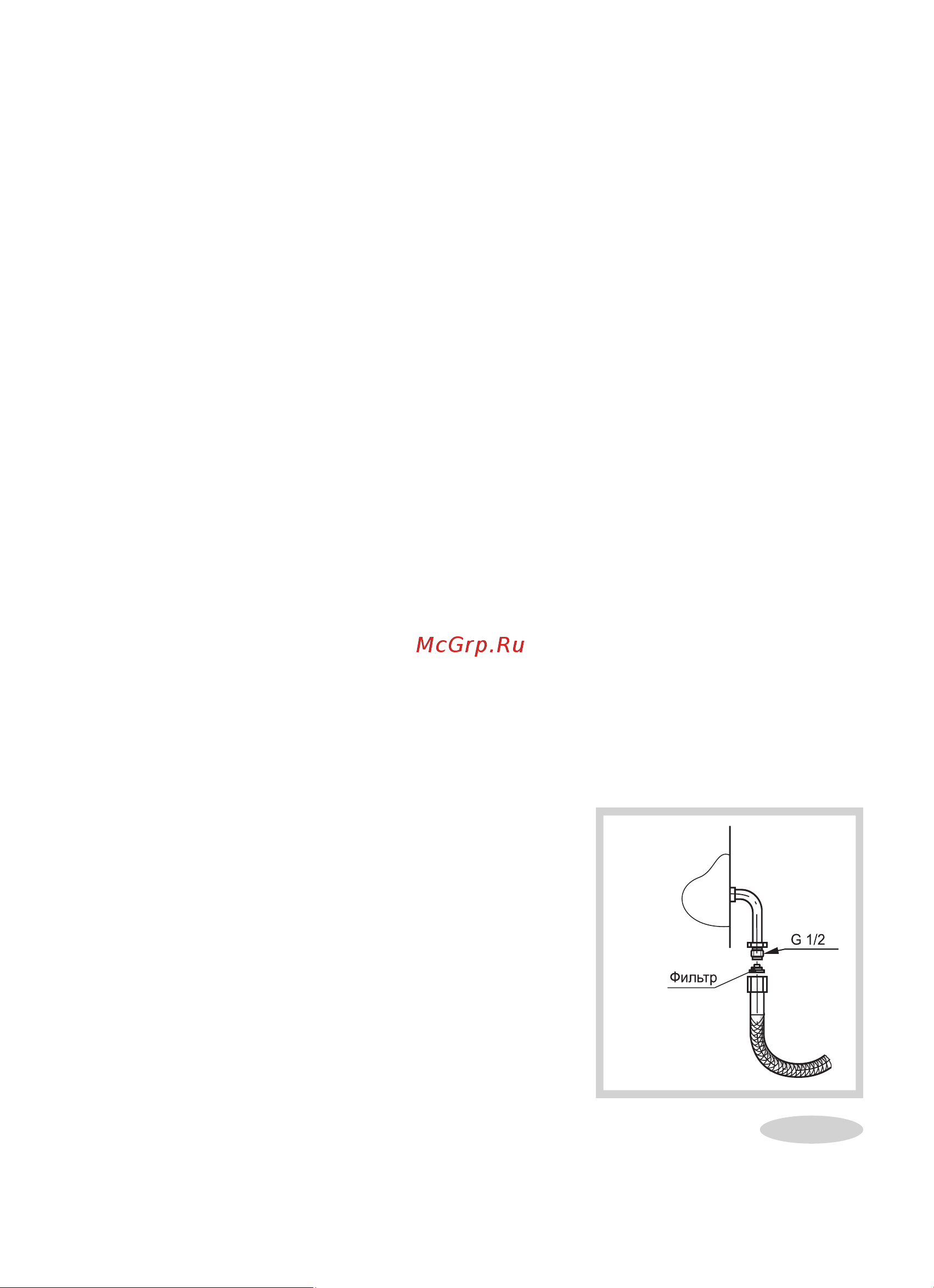

Рис. 9
