Gefest 1200-00 С 7 К38 [9/24] Горелки варочной панели
![Gefest 1200-00 С 7 К38 [9/24] Горелки варочной панели](/views2/2028000/page9/bg9.png)
7
1200.00.0.000 РЭ [71]

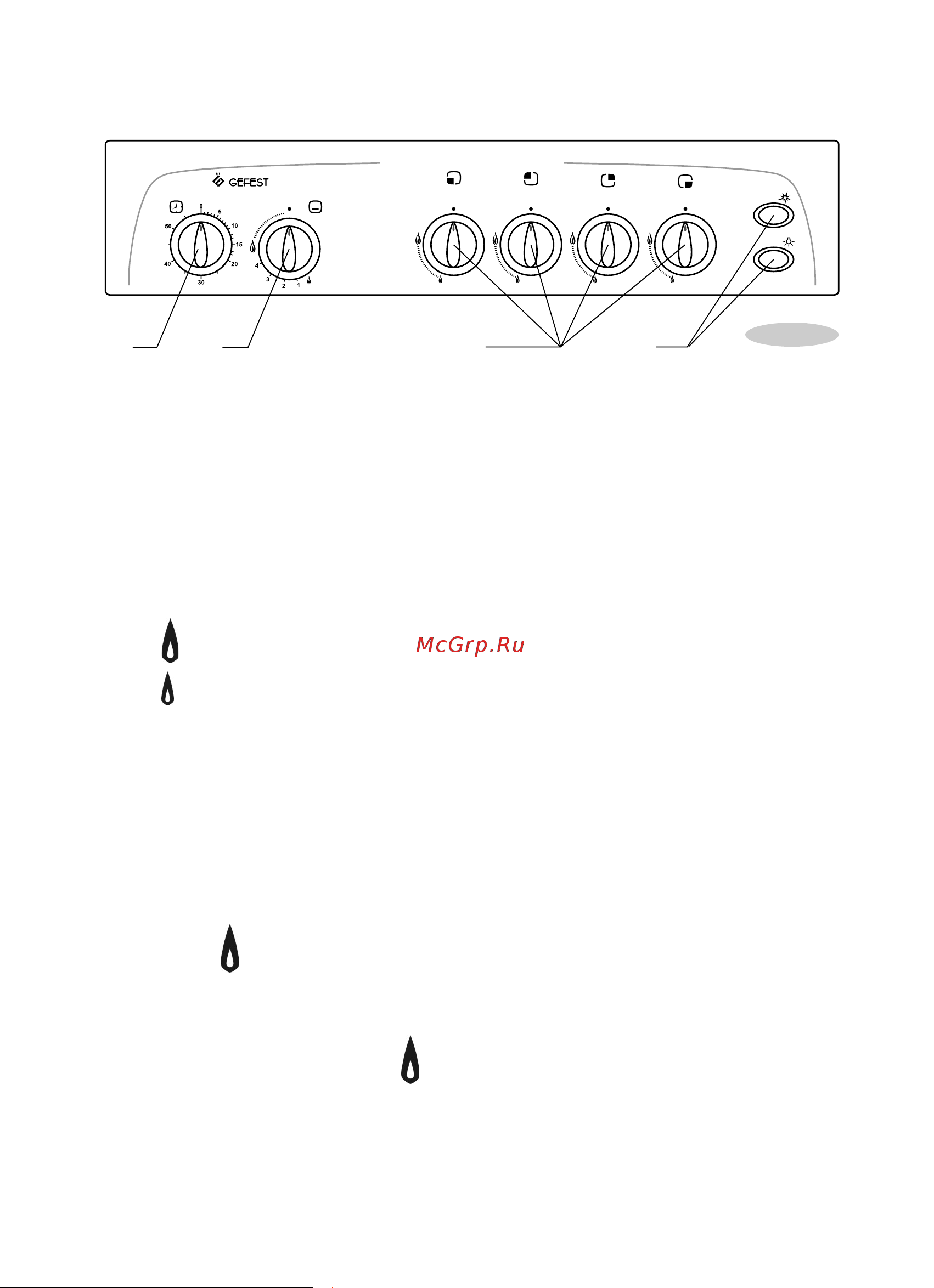

5.2 ПАНЕЛЬ УПРАВЛЕНИЯ
Панель плиты c краном с устройством контроля пламени духовки
43
12
1. Ручки крана горелки варочной панели.
2. Кнопки электророзжига, включения освещения духовки.
3. Ручка крана основной горелки духовки.
4. Ручка таймера механического.
Рис. 2
5.3 ГОРЕЛКИ ВАРОЧНОЙ ПАНЕЛИ
Варочная панель оснащена горелками различной мощности, что позволяет более
эффективно использовать их при приготовлении.
Управление горелками варочной панели осуществляется с помощью устройств
регулировки (кранов). Возле каждой ручки крана схематически изображена управляемая
им горелка.
Положение ручки крана обозначено символами:
Закрыто
Большое пламя
Малое пламя
●● Нельзя устанавливать ручки управления в диапазоне между положением “закрыто”
и “большое пламя”. В этом положении пламя нестабильно и может погаснуть.
●● В некоторых моделях плит горелки оснащены устройством контроля пламени, которое
служит для прекращения подачи газа при погасании горелки. Для включения этого
устройства требуется, после розжига горелки, ручку управления удерживать в нажатом
состоянии несколько секунд.
●● ВНИМАНИЕ! Это устройство необходимо приводить в действие не более 15 с. Если по
истечении 15 с горелка не зажглась, то это устройство не следует больше приводить
в действие и повторить попытку зажигания не менее чем через 1 мин.
●● Для розжига горелки в плите с электророзжигом, включающимся кнопкой, необходимо
нажать и повернуть ручку управления против часовой стрелки в положение “большое
пламя ” и одновременно нажать кнопку электророзжига. При этом между всеми
разрядниками и горелками проскакивает искра.
●● Для розжига горелки при отсутствии электричества или в плите без электророзжига,
необходимо нажать и повернуть ручку управления против часовой стрелки в
положение “большое пламя ” и одновременно поднести к горелке огонь.
ВНИМАНИЕ! ПРИ ПОГАСАНИИ ПЛАМЕНИ ГОРЕЛКИ (ПО ЛЮБОЙ ПРИЧИНЕ)
НЕОБХОДИМО ВЫКЛЮЧИТЬ УСТРОЙСТВО РЕГУЛИРОВКИ И ПРЕДПРИНЯТЬ
ПОПЫТКУ ПОВТОРНОГО ЗАЖИГАНИЯ НЕ МЕНЕЕ ЧЕМ ЧЕРЕЗ 1 мин.
ЗАПРЕЩАЕТСЯ: НАЖИМАТЬ КНОПКУ ЭЛЕКТРОРОЗЖИГА ПРИ НЕПРАВИЛЬНО
УСТАНОВЛЕННЫХ ИЛИ СНЯТЫХ ГОРЕЛКАХ И КРЫШКАХ ГОРЕЛОК - ЭТО МОЖЕТ
ПРИВЕСТИ К ВЫХОДУ ИЗ СТРОЯ СИСТЕМЫ ЭЛЕКТРОРОЗЖИГА!
