14
1200.00.0.000 РЭ [71]

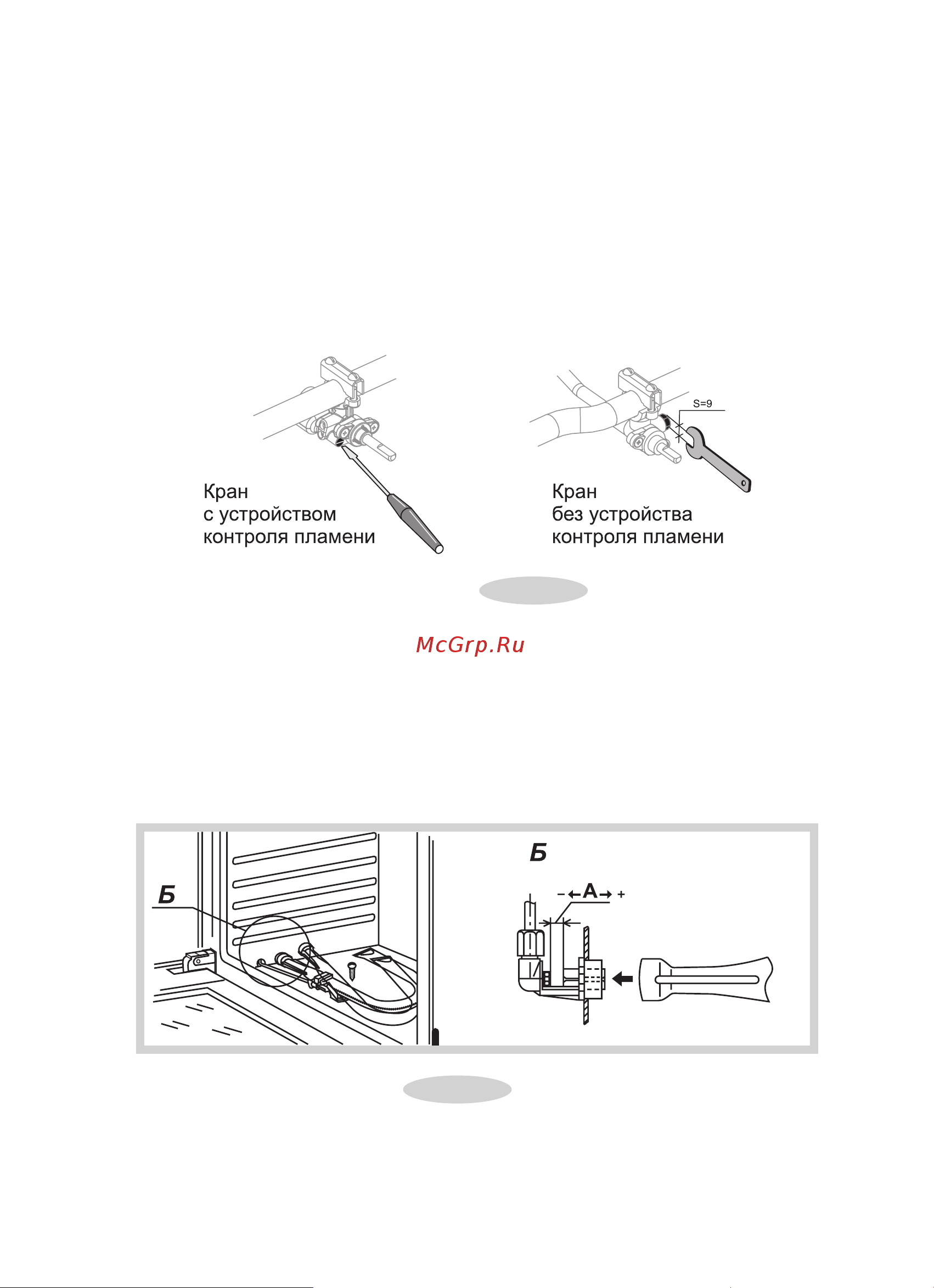

Регулировка винтов малого расхода (ВМР) кранов с устройством контроля пламени
●
При переводе плиты на другой вид газа после замены сопел горелок необходимо
отрегулировать ВМР. Для этого необходимо зажечь горелку, перевести ручку крана
в положение «малое пламя», снять ручки, воротники, панель и отверткой, вращая
ВМР, добиться минимального, но устойчивого пламени горелки (длина пламени
должна составлять 4…6 мм). Правильность настройки проверяется быстрым
поворотом ручки крана из положения «максимальное пламя» в положение «малое
пламя». Пламя при этом не должно гаснуть.
Замена винтов малого расхода (ВМР) в кранах без устройства контроля пламени
-● при переводе плиты на другой вид газа необходимо снять ручки кранов, воротники и панель;
-● с помощью рожкового ключа (S=9 мм) отвернуть ВМР и заменить, затянув ключом до
упора.
Рис.12
Регулировка шибера горелки духовки
- выдвинуть дно духовки;
- выкрутить шуруп и достать горелку из корпуса сопла (рис. 13);
- отвернуть винты, снять левый уголок и боковую стенку;
- установить горелку, зажечь и, регулируя зазор А, добиться нормального горения
(уменьшение зазора снижает напряженность пламени, увеличение - повышает
интенсивность);
- закрепить горелку и собрать все узлы в обратной последовательности.
Рис. 13
