Gefest 1200-00 С 7 К38 [8/24] Устройство и порядок работы
![Gefest 1200-00 С 7 К38 [8/24] Устройство и порядок работы](/views2/2028000/page8/bg8.png)
6
1200.00.0.000 РЭ [71]
В руководстве дается описание всех моделей, поэтому в нем могут упоминаться функции
(см. таблицу 7), которых нет в Вашей плите.
5 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ
5.1 УСТРОЙСТВО

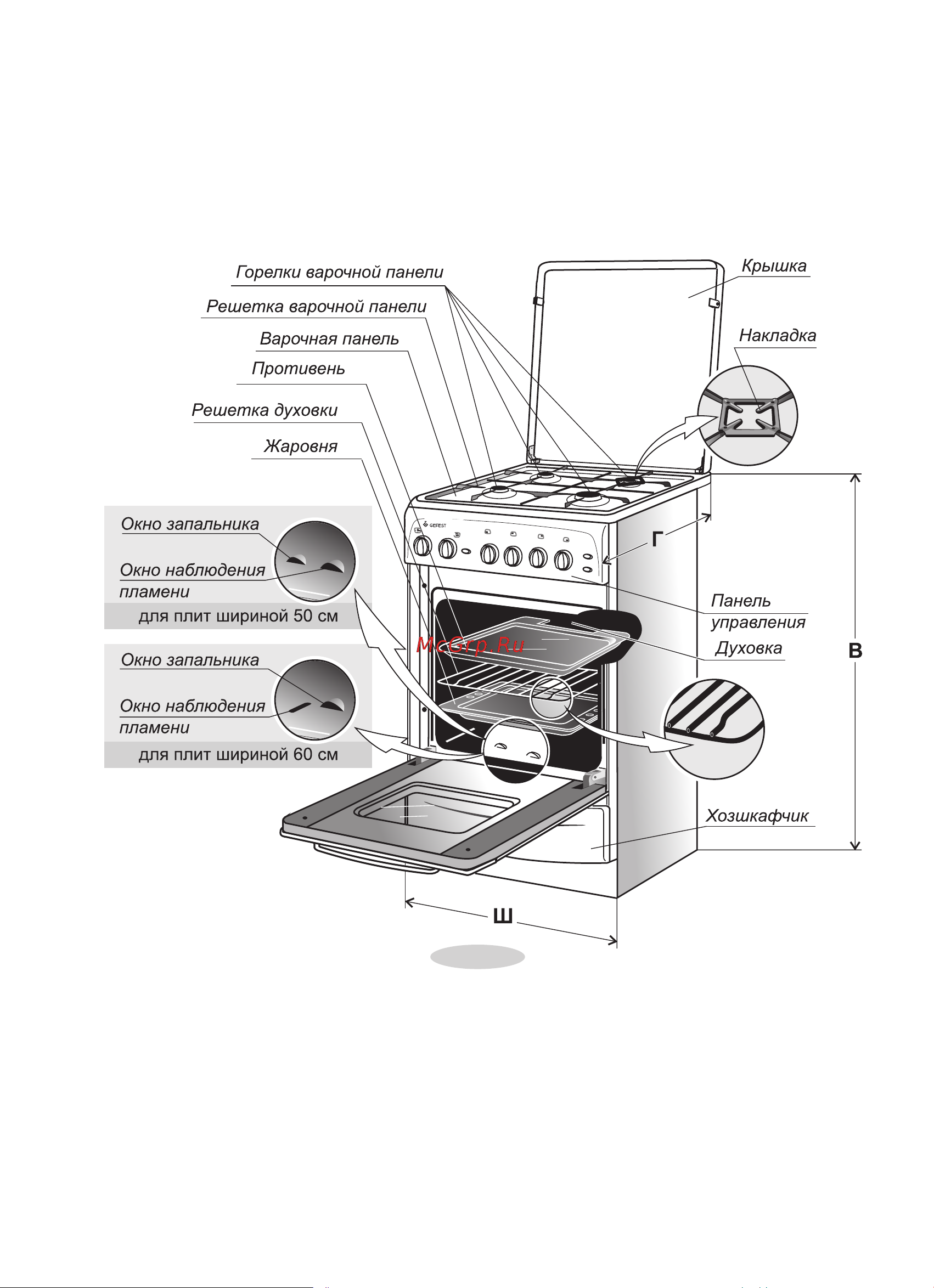

Рис.1
