MANUTENZIONE DELLA BARRA (Fig. 26)
Per evitare una usura asimmetrica della barra, è
opportuno che questa venga rovesciata periodi-
camente.
Per mantenere in efficienza la barra occorre:
– Ingrassare con l’apposita siringa i cuscinetti
del pignone di rinvio (se presente).
– Pulire la scanalatura della barra con l’apposito
raschietto.
– Pulire i fori di lubrificazione.
– Con una lima piatta, togliere le bave dai fian-
chi e pareggiare eventuali dislivelli fra le guide.
La barra deve essere sostituita quando:
– la profondità della scanalatura risulta inferiore
all’altezza delle maglie di trascinamento (che
non devono mai toccare il fondo;
– la parete interna della guida è usurata al punto
da fare inclinare lateralmente la catena.
INTERVENTI STRAORDINARI
Ogni operazione di manutenzione non inclusa in
questo manuale deve essere eseguita esclusiva-
mente dal vostro Rivenditore.
Operazioni eseguite presso strutture inadeguate
o da persone non qualificate comportano il
decadimento di ogni forma di garanzia.
CONSERVAZIONE
Al termine di ogni sessione di lavoro, ripulire
accuratamente la macchina da polvere e detriti,
riparare o sostituire le parti difettose.
La macchina deve essere conservata in un luogo
asciutto, al riparo dalle intemperie, con la prote-
zione copribarra correttamente montata.
INATTIVITÀ PROLUNGATA
Se si prevede un periodo di
inattività della macchina superiore a 2 - 3 mesi
occorre attuare alcuni accorgimenti per evitare
difficoltà alla ripresa del lavoro o danni perma-
nenti al motore.
• Immagazzinaggio
Prima di riporre la macchina:
– Svuotare il serbatoio del carburante.
–Avviare il motore e tenerlo in moto al minimo
IMPORTANTE
14 MANUTENZIONE E CONSERVAZIONE
IT

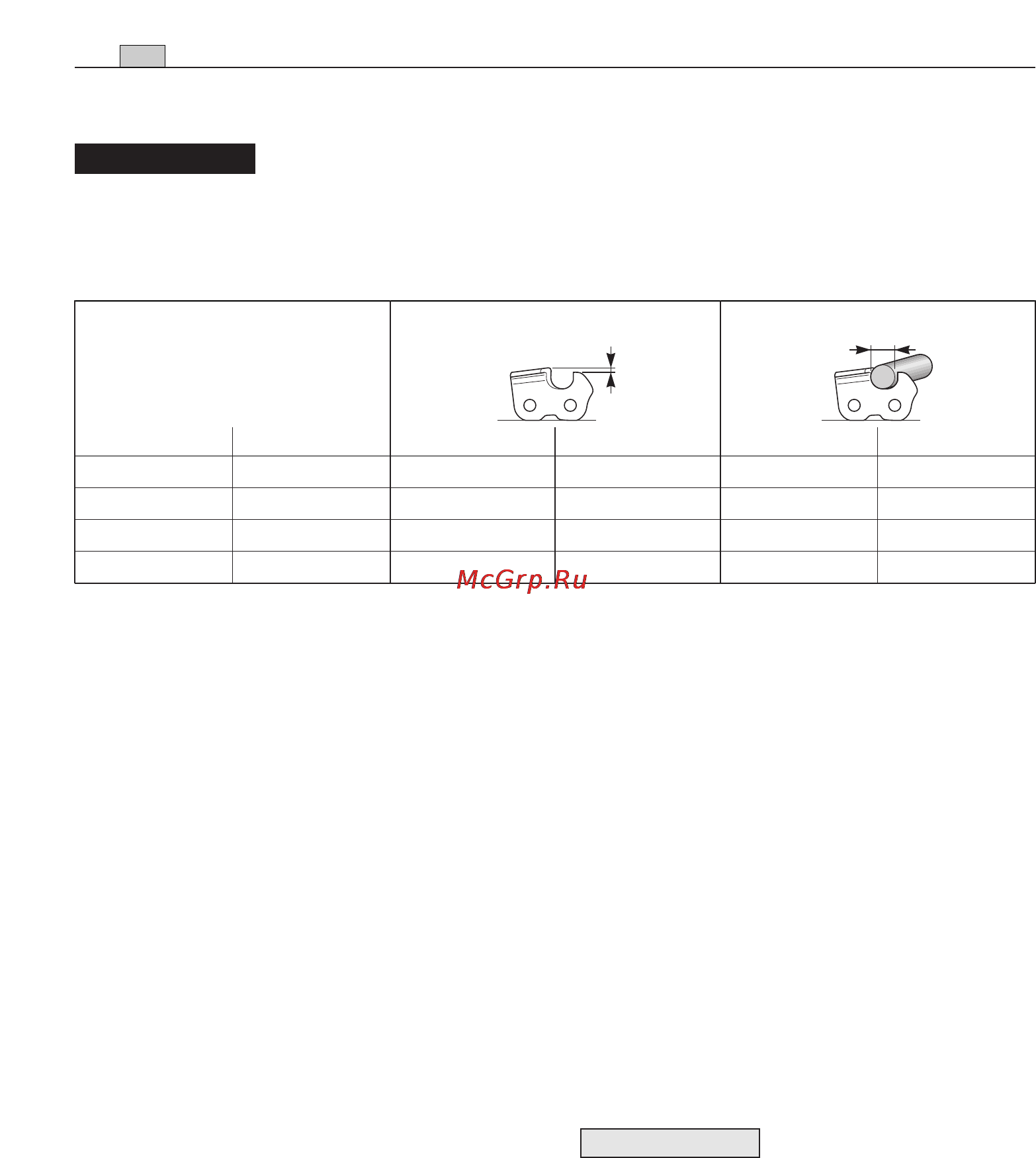

Tabella manutenzione catena
I dati caratteristici della catena e della barra omologate per questa macchi-
na sono indicate nella “Dichiarazione CE di conformità” che accompagna la macchina stessa.
Per ragioni di sicurezza, non usare altri tipi di catena o barra.
La tabella riporta i dati di affilatura di diversi tipi di catene, senza che ciò rappresenti la possi-
bilità di usare catene diverse da quella omologata.
!
ATTENZIONE!
Passo catena Livello del dente limitatore (a) Diametro della lima (d)
pollici mm pollici mm pollici mm
3/8 Mini 9,32 0,018 0,45 5/32 4,0
0,325 8,25 0,026 0,65 3/16 4,8
3/8 9,32 0,026 0,65 13/64 5,2
0,404 10,26 0,031 0,80 7/32 5,6
a
d
