Alpina 361 [8/216] Identificazione dei componenti principali
![Alpina P 390 [8/216] Identificazione dei componenti principali](/views2/1102938/page8/bg8.png)
IT

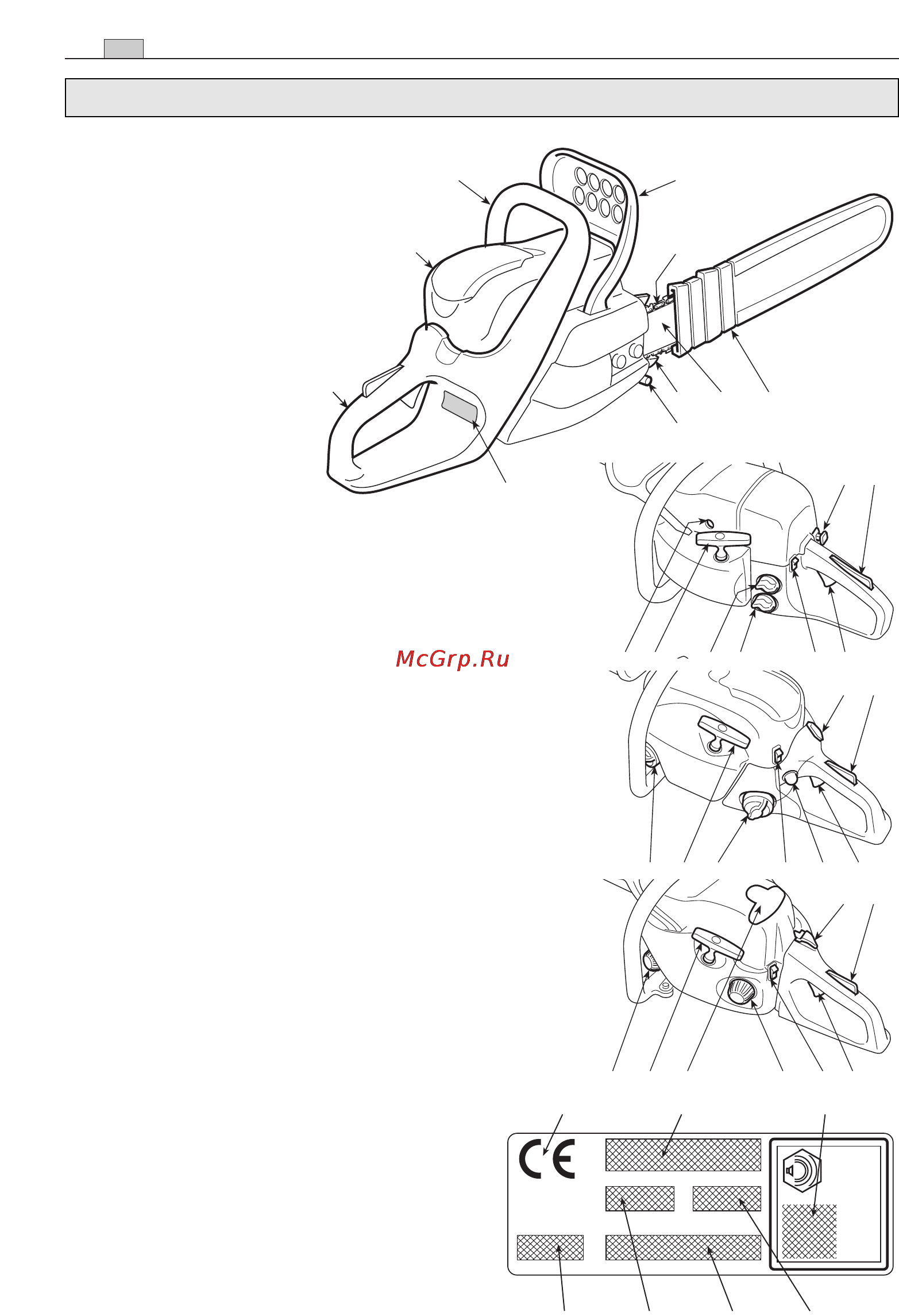

COMPONENTI PRINCIPALI
1. Unità motrice
2. Arpione
3. Protezione anteriore della
mano
4. Impugnatura anteriore
5. Impugnatura posteriore
6. Perno ferma catena
7. Barra
8. Catena
9. Copribarra
10. Etichetta matricola
COMANDI E RIFORNIMENTI
11. Interruttore di arresto motore
12. Comando acceleratore
13. Bloccaggio acceleratore
14. Manopola avviamento
15. Comando arricchitore (Starter) (se
presente)
16. Comando dispositivo di adesca-
mento (Primer) (se presente)
17. Decompressore (se presente)
21. Tappo serbatoio miscela
22. Tappo serbatoio olio catena
2
IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI
1. IDENTIFICAZIONE DEI COMPONENTI PRINCIPALI
ETICHETTA MATRICOLA
10.1) Marchio di conformità secondo la direttiva
98/37/CE
10.2) Nome ed indirizzo del costruttore
10.3) Livello di potenza acustica LWA secondo
la direttiva 2000/14/CE
10.4) Modello di riferimento del costruttore
10.5) Modello di macchina
10.6) Numero di matricola
10.7) Anno di costruzione
10.1
L
WA
dB
10.2
10.6 10.4
10.5
10.7
10.3
P 45(x) - P 46(x)
P 50(x) - P 51(x)
P 36(x) - P 37(x)
P 39(x) - P 41(x)
P 43(x) - P 44(x)
P 47(x) - P 48(x)
15 13
22 21 11 1214 16
15 13
21 22 11 1217 14
15 13
22 16 121114 21
1
2
8
34
5
6
7 9
10
5
