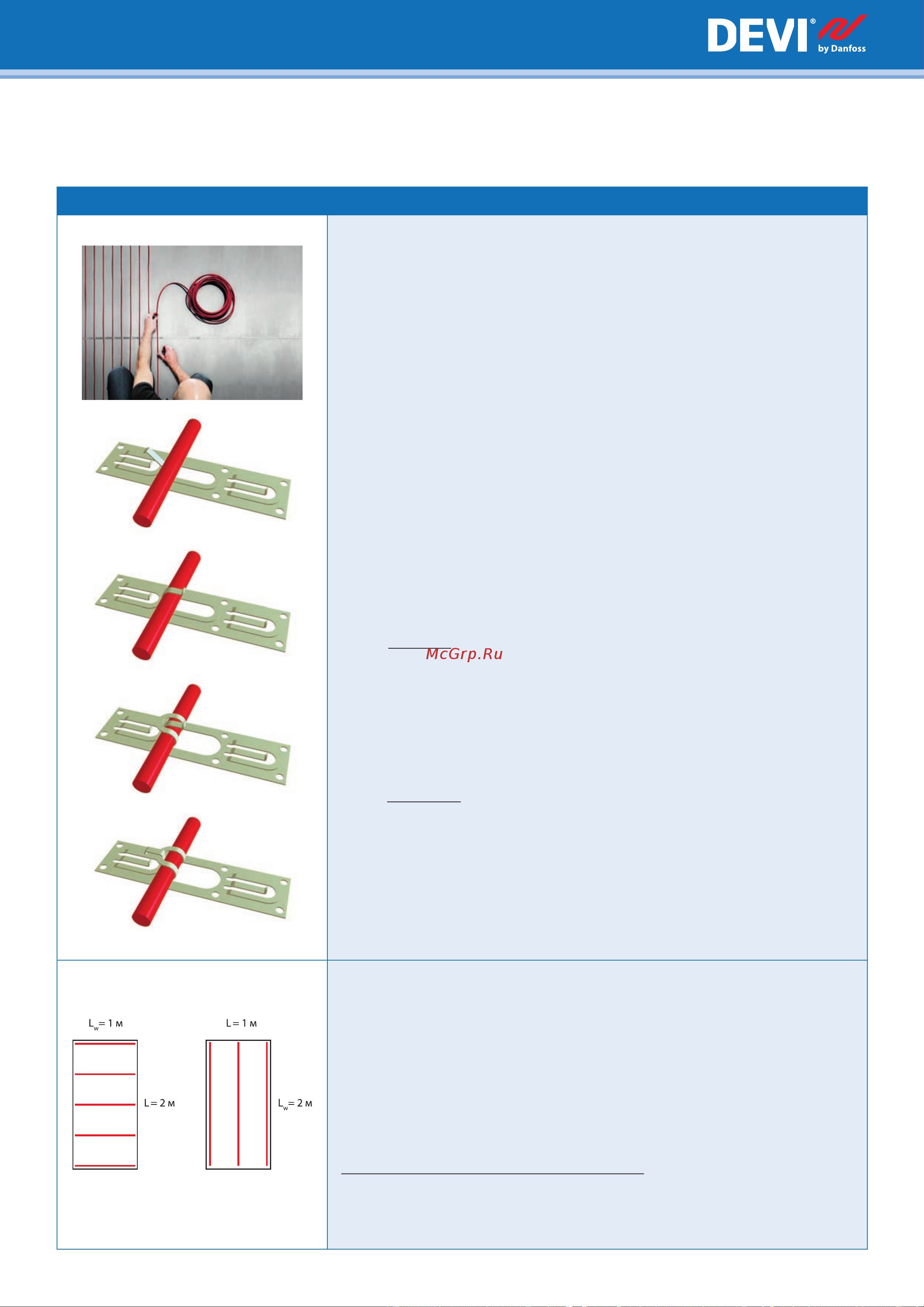

VI. ШАГ УКЛАДКИ КАБЕЛЯ И МОНТАЖНОЙ ЛЕНТЫ.
ЧТО НУЖНО ЗНАТЬ!
РАСЧЕТЫ ШАГА УКЛАДКИ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ И МОНТАЖНОЙ ЛЕНТЫ
Шаг укладки нагревательного кабеля
Шаг укладки нагревательного кабеля — расстояние между его линиями. Для систе-
мы «Теплый пол» при увеличении расстояния между линиями кабеля на поверхно-
сти пола могут появиться холодные зоны («тепловая зебра»)!
Чем больше шаг укладки, тем толще должен быть слой бетона над кабелем, чтобы
обеспечить равномерное распределение температуры на всей поверхности пола.
Не рекомендуем для системы «Теплый пол» превышать шаг укладки кабеля более
12,5 см при минимально возможной толщине стяжки 3 см для обычного цемент-
но-песчаного раствора.
Для тонких стяжек рекомендуем использовать кабель DEVIflex™ 10T с шагом уклад-
ки не более 10 см. При расчете шага укладки кабеля следует помнить о минимально
допустимых значениях мощности для кабельных систем отопления!
При установке нагревательных кабелей DEVIflex™ мы рекомендуем использовать
монтажную ленту DEVIfast™, изготовленную таким образом, что расстояние между
витками кабеля можно выбирать с интервалом в 2,5 см (2,5 см, 5 см, 7,5 см, 10 см,
12,5 см, 15 см, 17,5 см и т.д.).
Для расчета расстояния шага укладки нагревательного кабеля можно исполь-
зовать две формулы.
1. По общей длине кабеля:
h =
к
у
L
S 100×
(см)
, где
S
у
— площадь укладки, м
2
,
L
к
— длина нагревательного кабеля, м.
2. По общей удельной мощности:
h =
уд
пог
Р
P 100×
(см)
, где
Р
пог
— погонная мощность кабеля, Вт/м,
Р
уд
— расчетная удельная мощность, Вт/м
2
.
При расчете шаг укладки не всегда кратен шагу креплений на монтажной ленте
DEVIfast™. В этом случае рекомендуем укладывать нагревательный кабель с пере-
менным шагом.
Расчет длины и расстояний между
полосами монтажной ленты
Для бетонных полов, где кабель покрыт слоем стяжки 3 см и более и шаг укладки
кабеля превышает 10 см, расстояние между полосами монтажной ленты DEVIfast™
должно быть не более 50 см. Для полов с минимальной стяжкой, где кабель покрыт
слоем специальной мастики 1–2 см, а шаг укладки кабеля — 10 см или меньше,
максимальное расстояние между полосами монтажной ленты DEVIfast ™ должно
быть не более 25 см. Допускается и большее расстояние между полосами ленты.
Основным условием является недопустимость смещения уложенных линий нагре-
вательного кабеля при заливке.
Формула для расчета длины монтажной ленты:
Общая площадь установки (м
2
) × 100 (см/м) + L
w
(м)
Расстояние между линиями DEVIfast™ (см)
L
w
— длина стены, параллельно которой укладывают монтажную ленту DEVIfast™.
