50
Produced by Danfoss © 05/2021
Нагревательные маты

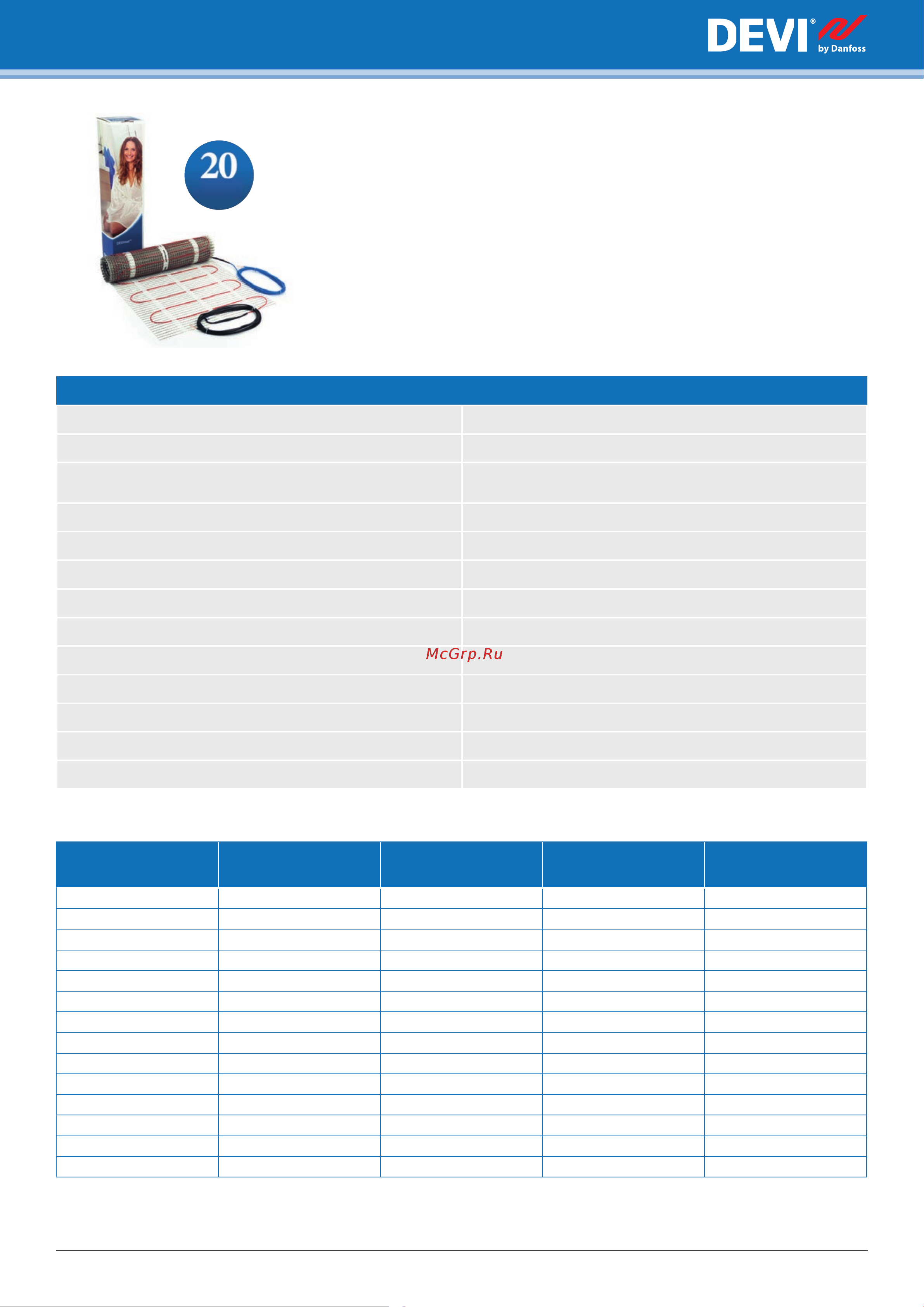

Нагревательный мат одножильный
DEVIheat™ 150S (DSVF-150)
Применяется для внутренней установки. Используется в ремонтируемых и тонких
полах непосредственно под покрытие пола без формирования толстой цементной
стяжки и устанавливается в основном под плитку в слой плиточного клея.
Представляет собой нагревательный мат с одножильным экранированным нагре-
вательным кабелем диаметром 2,5 мм с фторопластовой высокотемпературной
внутренней и наружной изоляциями. Кабель закреплен на самоклеящейся синте-
тической сетке с соединительными кабелями и герметичными термоусадочными
переходными муфтами.
Технические характеристики
Тип кабеля одножильный экранированный
Номинальное напряжение 230 В ~
Удельная мощность
137 Вт/м² при 220 В
150 Вт/м² при 230 В
Толщина мата не более 3 мм
Минимальный диаметр изгиба 50 мм
Ширина зоны обогрева 50 см
Соединительный кабель 2 × 4 м, DSWB, 1 × 1,0 мм² + экран
Экран медный проволочный, 10 × Ø 0,15 мм
Внутренняя изоляция фторопласт FEP
Наружная изоляция фторопласт PVDF
Максимально допустимая температура 110 °С/120 °С во вкл./выкл. состоянии
Допуски на сопротивление –5 ... 10 %
Сертифицирован EAC, IEC 60335-2-96, Intertek, СЕ, VDE
Ассортимент DEVIheat™ 150S
Код
товара
Размер, м
(ширина × длина)
Площадь
обогрева, м
2
Мощность
при 230 В, Вт
Сопротивление,
Ом
140F0328 0,5 × 1,0 0,5 75 705
140F0329 0,5 × 2,0 1 150 353
140F0330 0,5 × 3,0 1,5 225 235
140F0331 0,5 × 4,0 2 300 176
140F0332 0,5 × 5,0 2,5 375 141
140F0333 0,5 × 6,0 3 450 118
140F0334 0,5 × 7,0 3,5 525 101
140F0335 0,5 × 8,0 4 600 88
140F0336 0,5 × 10,0 5 750 71
140F0338 0,5 × 12,0 6 900 59
140F0339 0,5 × 14,0 7 1050 50
140F0340 0,5 × 16,0 8 1200 44
140F0337 0,5 × 18,0 9 1350 39
140F0341 0,5 × 20,0 10 1500 35
ЛЕТ
ГАРАНТИИ
ЛЕТ
ГАРАНТИИ
