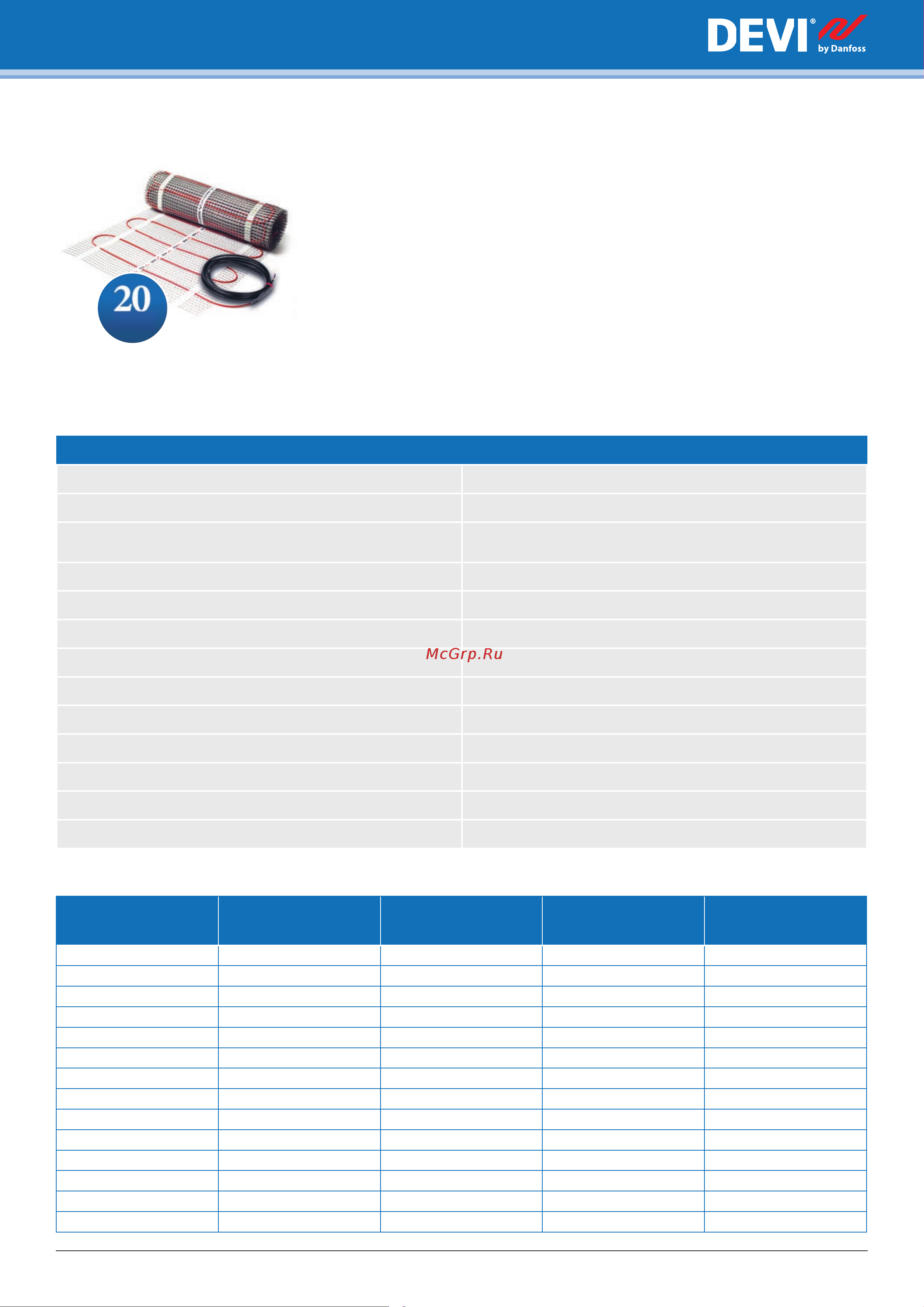

53
Produced by Danfoss © 05/2021
Нагревательные маты
Нагревательный мат двухжильный
DEVImat™ 200T (DTIF-200)
Применяется для внутренней установки в помещениях с повышенными теплопоте-
рями через пол (на балконах, лоджиях и т.п.), в помещениях, где требуется повышен-
ная мощность обогрева, а также для обогрева массажных столов, каменных скамеек
в хаммамах и саунах. Используется в ремонтируемых и тонких полах непосредственно
под покрытие пола без формирования толстой цементной стяжки и устанавливается
в основном под плитку в слой плиточного клея или искусственный камень.
Представляет собой тонкий нагревательный мат с двухжильным экранированным
нагревательным кабелем повышенной мощности диаметром 3 мм с фторопластовой
высокотемпературной внутренней и наружной изоляциями. Кабель закреплен на
самоклеящейся синтетической сетке с одним соединительным кабелем.
Один соединительный кабель упрощает монтаж нагревательного мата.
Термическое сопротивление покрытия пола над матом не должно превышать 0,17 м²К/Вт.
Технические характеристики
Тип кабеля двухжильный экранированный
Номинальное напряжение 230 В ~
Удельная мощность
183 Вт/м² при 220 В
200 Вт/м² при 230 В
Толщина мата не более 3,5 мм
Минимальный диаметр изгиба 50 мм
Ширина зоны обогрева 50 см
Соединительный кабель 4 м, DTWB, 2 × 1,0 мм² + экран
Экран фольга алюминиевая + медный проводник, 1 × 0,5 мм²
Внутренняя изоляция фторопласт FEP
Наружная изоляция фторопласт PVDF
Максимально допустимая температура 115 °С/120 °С во вкл./выкл. состоянии
Допуски на сопротивление –5 ... +10 %
Сертифицирован EAC, IEC 60335-2-96, Intertek, DEMKO, SEMKO
Ассортимент DEVImat™ 200T
Код
товара
Размер, м
(ширина × длина)
Площадь
обогрева, м
2
Мощность
при 230 В, Вт
Сопротивление,
Ом
140F1735 0,5 × 0,9 0,5 87 608
83020736 0,5 × 2,1 1,1 215 246
83020737 0,5 × 2,9 1,5 285 186
83020738 0,5 × 4,2 2,1 430 123
83020739 0,5 × 5,0 2,5 500 106
83020740 0,5 × 6,2 3,1 605 87
140F1736 0,5 × 6,9 3,5 695 76
83020742 0,5 × 8,6 4,3 845 63
83020743 0,5 × 9,9 5,0 990 53
83020744 0,5 × 12,2 6,1 1210 44
140F1737 0,5 × 14,0 7,0 1385 38
140F1738 0,5 × 15,6 7,8 1565 34
140F1739 0,5 × 17,6 8,8 1715 31
83020748 0,5 × 21,0 10,5 2070 26
ЛЕТ
ГАРАНТИИ
