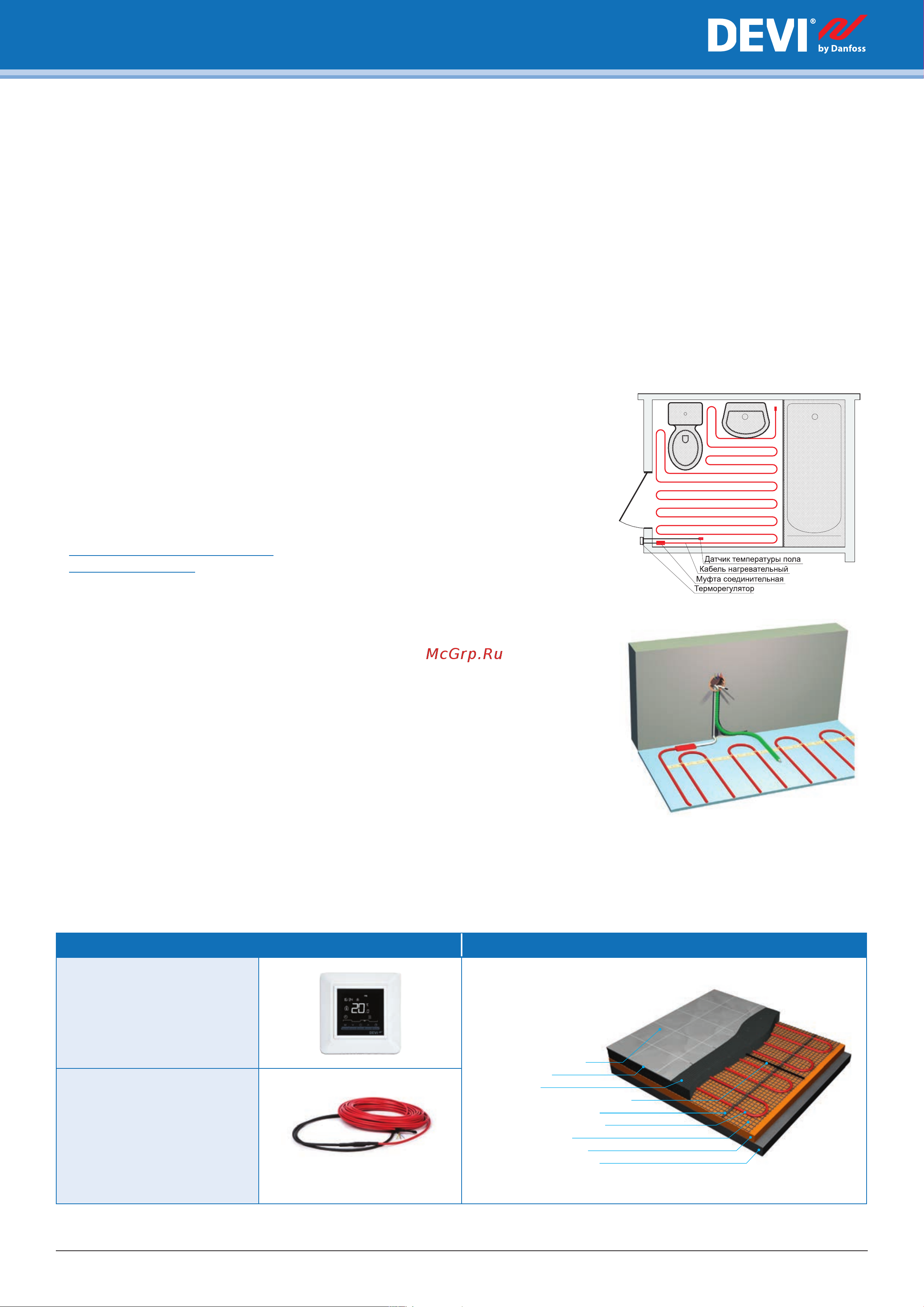

8
Produced by Danfoss © 05/2021
ОБОГРЕВ ПОЛА — КОМФОРТ И ОТОПЛЕНИЕ
В стяжку с нагревательным кабелем
Этапы установки
1. Определить место установки терморе-
гулятора (при необходимости сделать
штробу в стене для скрытой проводки).
Выделить свободную площадь. Нарисо-
вать схему раскладки нагревательного
кабеля. При необходимости предусмот-
реть теплоизоляцию и промежуточный
материал (армирующая сетка).
2. Разложить монтажную ленту и закре-
пить ее на полу (стр. 26).
3. Разложить нагревательный кабель и
закрепить на ленте с соблюдением
шага укладки. Также на ленте закре-
пить датчик температуры пола в
медной или гофрированной трубке и
подвести «холодные» выводы нагре-
вательного кабеля и выводы датчика к
месту установки терморегулятора.
Нагревательную часть кабеля
резать запрещено!
4. Трубка термодатчика (Ø9–16 мм)
должна быть заглушена со стороны
датчика для предотвращения попа-
дания внутрь раствора при заливке
стяжки. Противоположный конец
трубки выводят в монтажную коробку,
в которой затем будет смонтирован
терморегулятор. Чтобы обеспечить
свободное перемещение термодатчика
в трубке (возможность его замены в
процессе эксплуатации), рекомендуем
при переходе от стены к полу выполнять
два больших радиуса изгиба трубки в
двух плоскостях.
Рекомендуемые терморегуляторы и кабели
Сечение пола с нагревательным кабелем
Терморегуляторы
(стр. 57-63)
Кабели
(стр. 30–31)
5. Произвести заливку раствором или
смесью (высота стяжки 2–5 см)
6. Уложить покрытие пола (рекоменду-
ем: плитку, керамогранит, ковролин,
линолеум).
7. Специалисту-электрику установить
терморегулятор и подсоединить тер-
модатчик, «холодные» выводы кабеля
и сетевые провода. Провести необхо-
димые замеры.
8. Выдержать цементно-песчаную стяжку
примерно 30 дней для затвердевания
и включить терморегулятор.
Рекомендации
Нагревательные кабели рекомендуем
укладывать на свободную площадь, т.е.
на ту площадь, которая не занята стаци-
онарным оборудованием (холодильник,
плита, кухонная стенка, ванная, стираль-
ная машина, шкаф-купе и т.д.). Расчет
шага укладки нагревательного кабеля
приведен на стр. 26. Для соблюдения
равномерного распределения тепла по
поверхности пола толщина бетонной или
цементно-песчаной стяжки над кабе-
лем с удельной погонной мощностью
15–20 Вт/м должна быть не менее 3 см,
если нет других ограничений (например,
по механической прочности).
Уменьшить толщину стяжки до 1,5–2 см
можно, если использовать нагреватель-
ный кабель с меньшей погонной мощно-
стью, например 10 Вт/м.
Для комфортного обогрева рекомендуе-
мая мощность 130–150 Вт/м², для полного
обогрева помещения — 150–180 Вт/м²,
для обогрева балконов — 200–250 Вт/м².
Точные показатели должны быть
получены расчетным путем с учетом
особенностей помещения и применяе-
мых теплоизоляционных материалов.
декоративное покрытие
плиточный клей
мелкоячеистая сетка
теплоизоляция мин. 3 см
старое бетонное основание
стяжка 3-5 см
нагревательный кабель DEVI
монтажная лента DEVIfast™
датчик температуры в гофротрубке
