60
Produced by Danfoss © 05/2021
Терморегуляторы

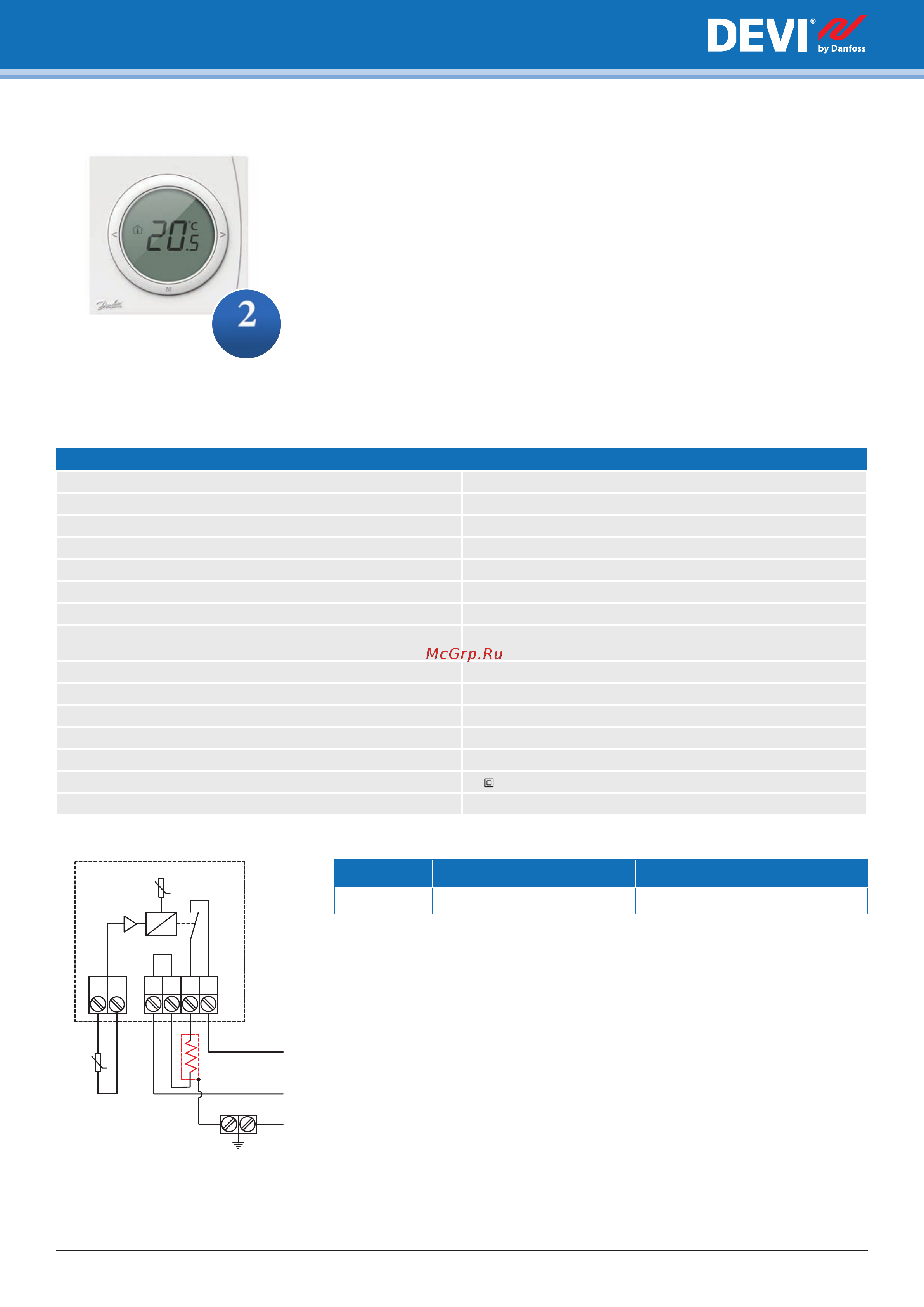

Терморегулятор Danfoss
ECtemp™ Next Plus
Danfoss ECtemp™ Next Plus — универсальный программируемый терморегулятор
со встроенным датчиком температуры воздуха и датчиком температуры пола на про-
воде, предназначенный для управления системами комфортного подогрева пола или
системами полного отопления помещений. Терморегулятор может быть использован
для управления другими системами электроотопления или системами отопления
с электрическими блоками контроля.
Терморегулятор имеет встроенную систему контроля исправности датчика
температуры пола.
Применяется только для стационарной установки внутри помещений.
Технические характеристики
Рабочее напряжение 85–250 В ~ 50/60 Гц
Потребление энергии в режиме ожидания макс. 2 Вт
Реле: активная нагрузка макс. 16 А/3680 Вт при 230 В
Реле: индуктивная нагрузка макс. 3 А/690 ВА при 230 В
Датчик температуры пола NTC; 15 кОм при 25 °C, 3 м
Тип управления ШИМ (широтно-импульсная модуляция)
Рабочий диапазон температуры окружающей среды –10 … 60 °С
Предельная температура пола
макс. 15 … 35 °С (45 °С);
мин. 5 …9 °С
Температурный диапазон 5 … 35 °С (помещение) или 5 … 45 °С (пол)
Защита от замерзания 5 °С (5 … 9 °С)
Максимальное сечение подключаемого кабеля 1 × 4 мм² или 2 × 2,5 мм²
Размеры 86 × 86 × 40 мм (заглубление в стену 24 мм)
Класс защиты IP 30
Класс электрооборудования II
Сертифицирован EAC, IEC 60800, Intertek, CE
Ассортимент Danfoss ECtemp™ Next Plus
Код товара Тип Тип датчика
088L0121 Danfoss ECtemp™ Next Plus NTC; 15 кОм при 25 °C
ГОДА
ГАРАНТИИ
t°
t°
N L
N
LOAD
L
LOAD
N
L
PE
Датчик
температуры
воздуха
Датчик
температуры
пола NTC
15 кОм при 25 °C
Нагрузка
(теплый пол).
Макс. 16 А
~85–250 В
S1 S2
Danfoss ECtemp™ Next Plus
