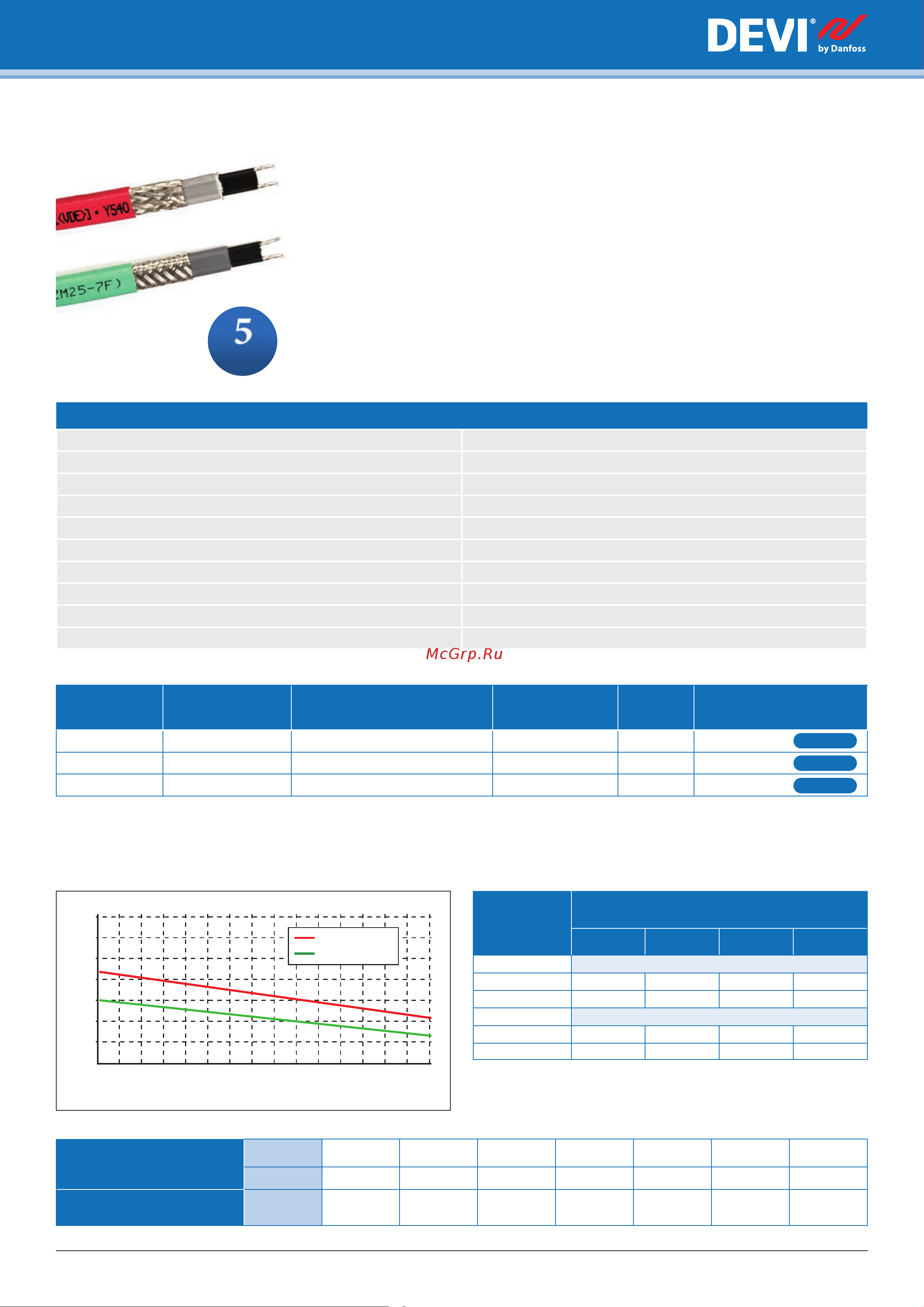

![Devi Flex-18T 22 м [45/76] Кабели](/views2/2031006/page45/bg2d.png)
45
Produced by Danfoss © 05/2021
Кабели
Технические характеристики
Тип кабеля саморегулируемый двухжильный экранированный
Номинальное напряжение 230 В ~
Минимальный диаметр изгиба 35 мм
Экран оплетка из луженой медной проволоки
Внутренняя изоляция полиолефин
Наружная изоляция сшитый полиолефин TPE
Максимальная температура 80 °С/100 °С во вкл./выкл. состоянии
Минимальная температура воздуха при монтаже –50 °С
Сопротивление оплетки 18,2 Ом/км
Сертифицирован EAC, VDE, CE
Ассортимент саморегулируемых кабелей DEVIhotwatt™(В)
Код товара Тип кабеля Длина, м Мощность Цвет
Диаметр внешней
оболочки, мм
98300957 DEVIhotwatt™ 55 300 (отгрузка только катушкой) 9 Вт/м при 55 °С* зеленый 11,8 × 5,8 мм
98300959 DEVIhotwatt™ 70 300 (отгрузка только катушкой) 12 Вт/м при 70 °С* красный 11,8 × 5,8 мм
98300964 DEVIhotwatt™ 70 300 (отрезной или катушкой) 12 Вт/м при 70 °С* красный 11,8 × 5,8 мм
* Удельная мощность: DEVIhotwatt™ 55: 9 Вт/м при 55 °С; 8,5–15,8 Вт/м при 45 °С;
DEVIhotwatt™ 70: 12 Вт/м при 70 °С; 11,5–19,0 Вт/м при 45 °С.
Саморегулируемый
нагревательный кабель DEVIhotwatt™ (B)
Применение DEVIhotwatt™: поддержание определенной температуры горячей воды
и других жидкостей в бытовых теплоизолированных металлических трубопроводах
при отсутствии циркуляции воды.
Представляет собой саморегулируемый двухжильный экранированный нагревательный
кабель. Саморегулирующая способность означает, что мощность кабеля увеличивается
или уменьшается в зависимости от температуры окружающей среды. Не предназначен
для использования в трубопроводах с питьевой водой. Не имеет соединительных кабе-
лей и концевой муфты. Поставляется длиной от 1 м и катушками по 300 м ±10 %.
Систему на основе саморегулируемого кабеля рекомендуется комплектовать соответ-
ствующим терморегулятором и фирменными монтажными принадлежностями.
Максимальная длина саморегулируемых кабелей
при различной температуре среды, м
Температу-
ра включе-
ния, °С
Установленный предохранитель
(автоматический выключатель класса «С»)
16 А 20 А 25 А 32 А
DEVIhotwatt™ 55
10 135 160 160 160
–25 100 130 145 160
DEVIhotwatt™ 70
10 120 140 140 140
–25 88 120 130 140
Толщина теплоизоляции
Диаметр трубы
мм 15 20 25 32 40 50 65
дюйм ½ ¾ 1 1¼ 1½ 2 2½
Минимальная толщина
теплоизоляции
мм 20 25 30 35 40 50 70
Теплоотдача, Вт/м
Температура трубы, °С
0
5
10
15
25
35
20
30
5 10 20 30 40 50 60 7015 25 35 45 55 65
DEVIhotwatt™ 70
DEVIhotwatt™ 55
Теплоотдача саморегулируемого кабеля
DEVIhotwatt™ на трубе
ЛЕТ
ГАРАНТИИ
ПОД ЗАКАЗ
ПОД ЗАКАЗ
ПОД ЗАКАЗ
