Терморегуляторы

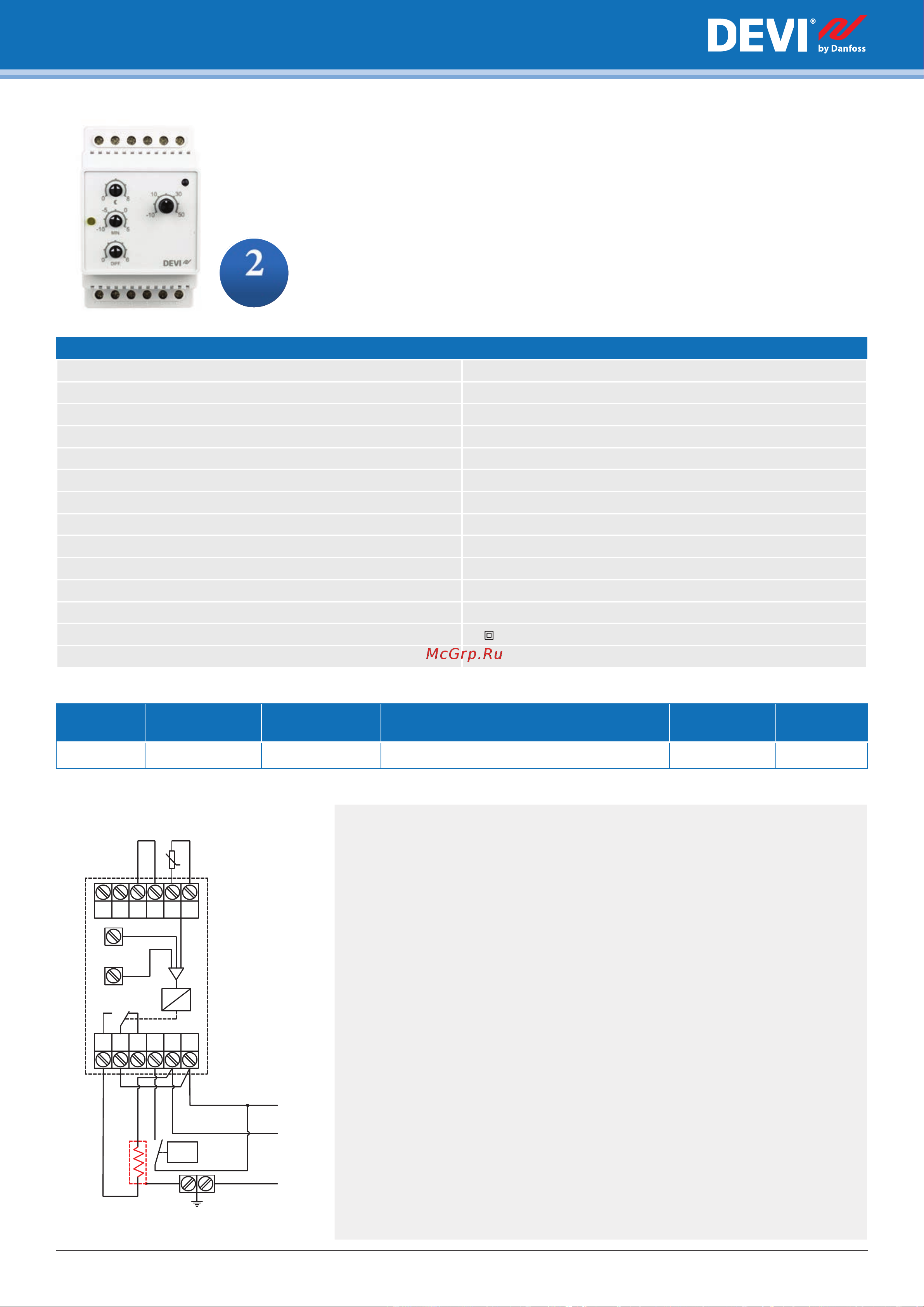

Терморегулятор DEVIreg™ 316

DEVIreg™ 316 — универсальный электронный терморегулятор с расширенными функ-

циональными возможностями: работа системы обогрева в установленном диапазоне

температур, регулируемый гистерезис*.

Применяется для установки в щиток на профиль DIN.

Предназначен для управления системами защиты от обледенения наружных площа-

Реле: индуктивная нагрузка макс. 1 А, cosφ = 0,3

Гистерезис 0,2 °C…6 °C

Переключатель нагрузки NO/NC, трехконтактное реле

Индикатор 2 светодиода: красный, желтый

Рабочий диапазон температуры окружающей среды –10 … 45 °С

Диапазон отключения по минимальной температуре –10 … 5 °С

Максимальное сечение подключаемого кабеля 1 × 4 мм² или 2 × 2,5 мм²

Размеры 85 × 52 × 58 мм

Класс защиты IP 30

Класс электрооборудования II

* Гистерезис (ручка «DIFF»)

Гистерезис — это разница между температурой включения кабельной системы и температурой ее выключения.

Может устанавливаться в пределах от 0,2 до 6 °С. Например, если температура установлена на 18 °С (ручка «°С»),

а гистерезис на 3 °С (ручка «DIFF»), то терморегулятор включит обогрев при температуре ниже 18 °С и затем

отключит его при достижении температуры выше 21°С (18 + 3 = 21°С). Обогрев вновь будет включен, когда

температура опустится ниже 18 °С.

Наружный датчик температуры воздуха должен крепиться таким образом, чтобы он не подвергался воздействию

прямых солнечных лучей.

Контакты 9 и 10 (MIN.) замкнуты. Основная идея такого регулирования для управления системой стаивания снега

и льда состоит в следующем: наиболее часто проблемы со снегом и льдом возникают при температуре воздуха

в районе 0 °С или при небольшом минусе. Отсюда следует, что нет необходимости держать включенной систему

при температуре воздуха, например, ниже –10 °С. Такой принцип регулирования требует установки диапазона

температур, в котором система будет включена.

Минимальная температура выставляется ручкой «MIN.» в пределах от –10 до 5 °С. Максимальная температура

выставляется ручкой «°С» в пределах –10 до 50 °С. Например, если обогрев должен работать при температуре от

–6 до 3 °С, то ручка «MIN.» выставляется на –6, а ручка «°С» — на 3°С.

Обогрев включается, когда измеряемая температура находится между установленными температурами. Когда

температура опускается ниже минимального значения, нагрев отключается и загорается желтый индикатор

(размыкатель) для возможности ручного запуска системы при температуре ниже установленной ручкой «MIN.».

7 8 9 10 11 12

1 32 4 5 6

t°

N

L
