Сборка оборудования

ВНИМАНИЕ! Во время установки различных винтов и болтов не

следует их сильно затягивать. Это необходимо сделать в самом

конце сборки.

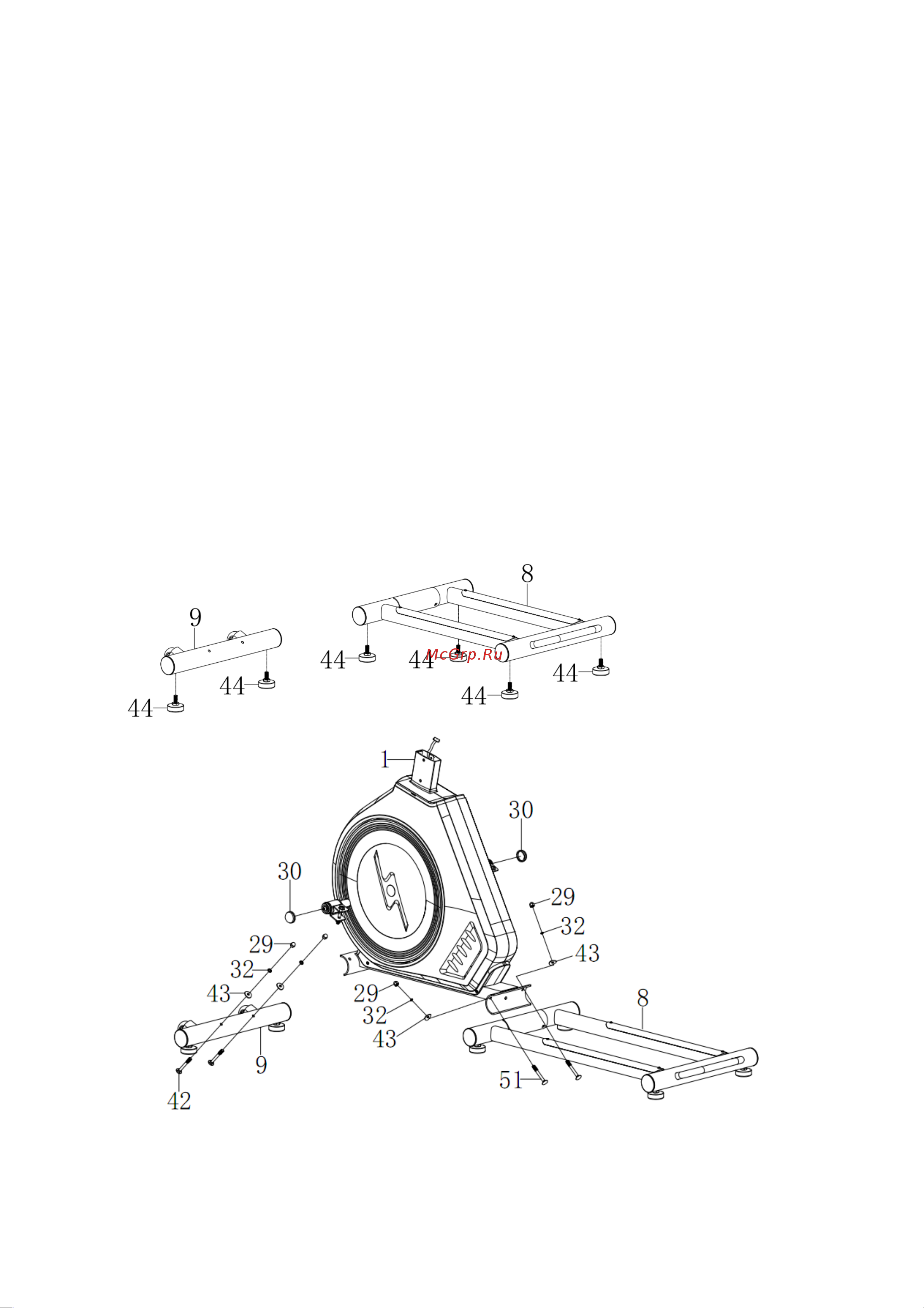

Шаг 1

Установите две ножки (44) на передний стабилизатор (9) и четыре ножки (44) на

задний стабилизатор (8). Установите передний стабилизатор (9) перед основной

рамой (1) и выровняйте отверстия для болтов. Прикрепите передний стабилизатор (9)

к передней части основной рамы (1) двумя скругленными шайбами Ø8* Ø20*2.0 (43),

двумя пружинными шайбами Ø8 (32), двумя болтами M8*75 (42) и двумя гайками M8

(29). Установите заднюю основную раму (8) за основную раму (1) и выровняйте

отверстия для болтов. Прикрепите заднюю основную раму (8) к задней части основной

рамы (1) двумя скругленными шайбами Ø8* Ø20*2.0 (43), двумя пружинными шайбами

Ø8 (32), двумя болтами M8*80 (51) и двумя гайками M8 (29).
