APPLEGATE X42 A — инструкция по установке ножных педалей и кожухов роликов [15/29]

Превью страниц Страница 15 / 29

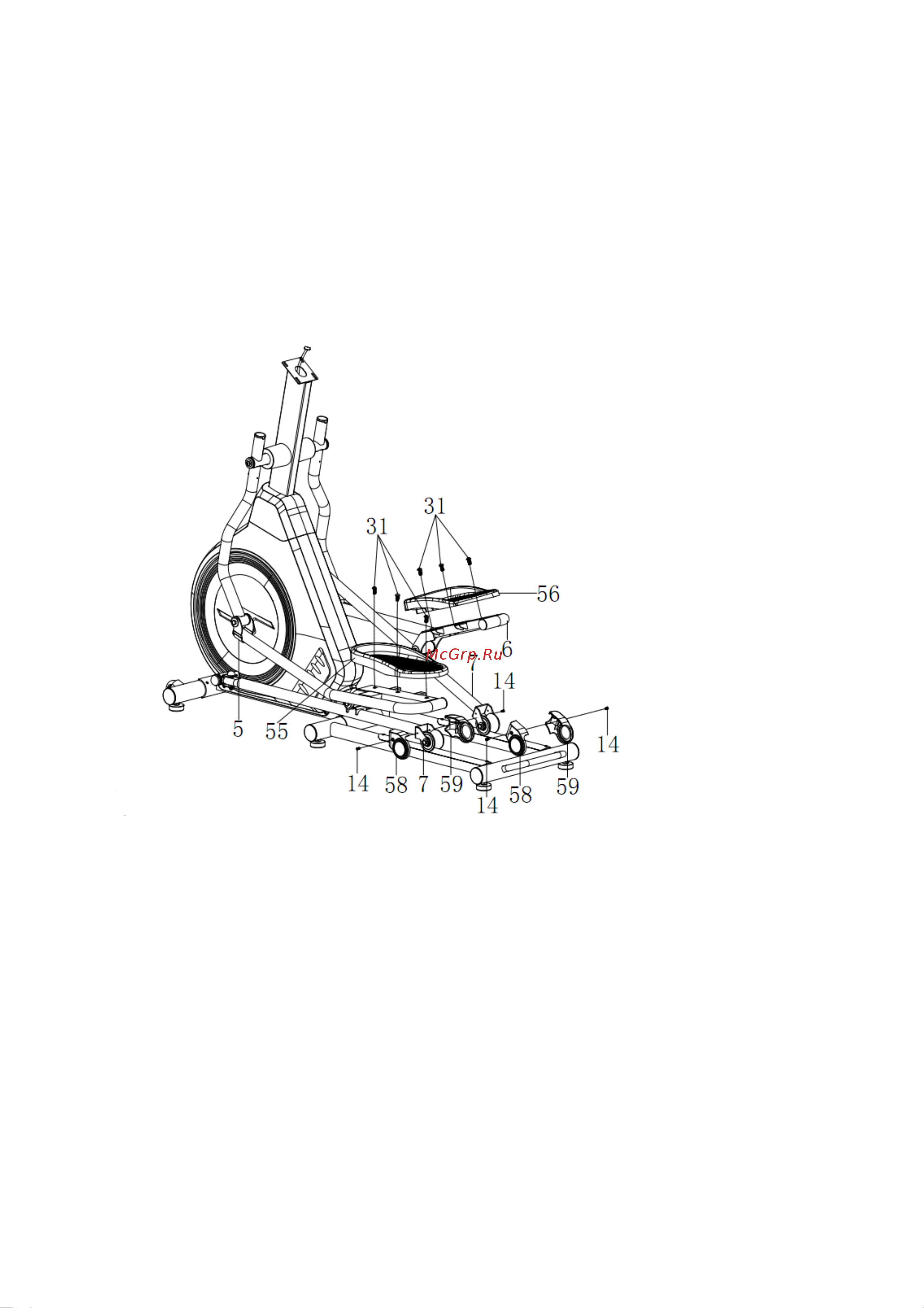

Шаг 6

Снимите четыре винта M5 * 10 (14) с приводной трубки (7). Прикрепите два комплекта

левого / правого кожуха ролика (58/59) на две приводные трубки (7) четырьмя

винтами M5 * 10 (14), которые были сняты. Снимите три винта M8 * 20 (31) с левой

ножной трубки (5). Прикрепите левую ножную педаль (55) к левой ножной трубе (5)

с помощью трех снятых болтов M8 * 20 (31). Снимите три болта M8 * 20 (31) с правой

трубки для ног (6). Прикрепите правую ножную педаль (56) к правой ножной трубе (6)

с помощью трех снятых болтов M8 * 20 (31).
