Шаг 7

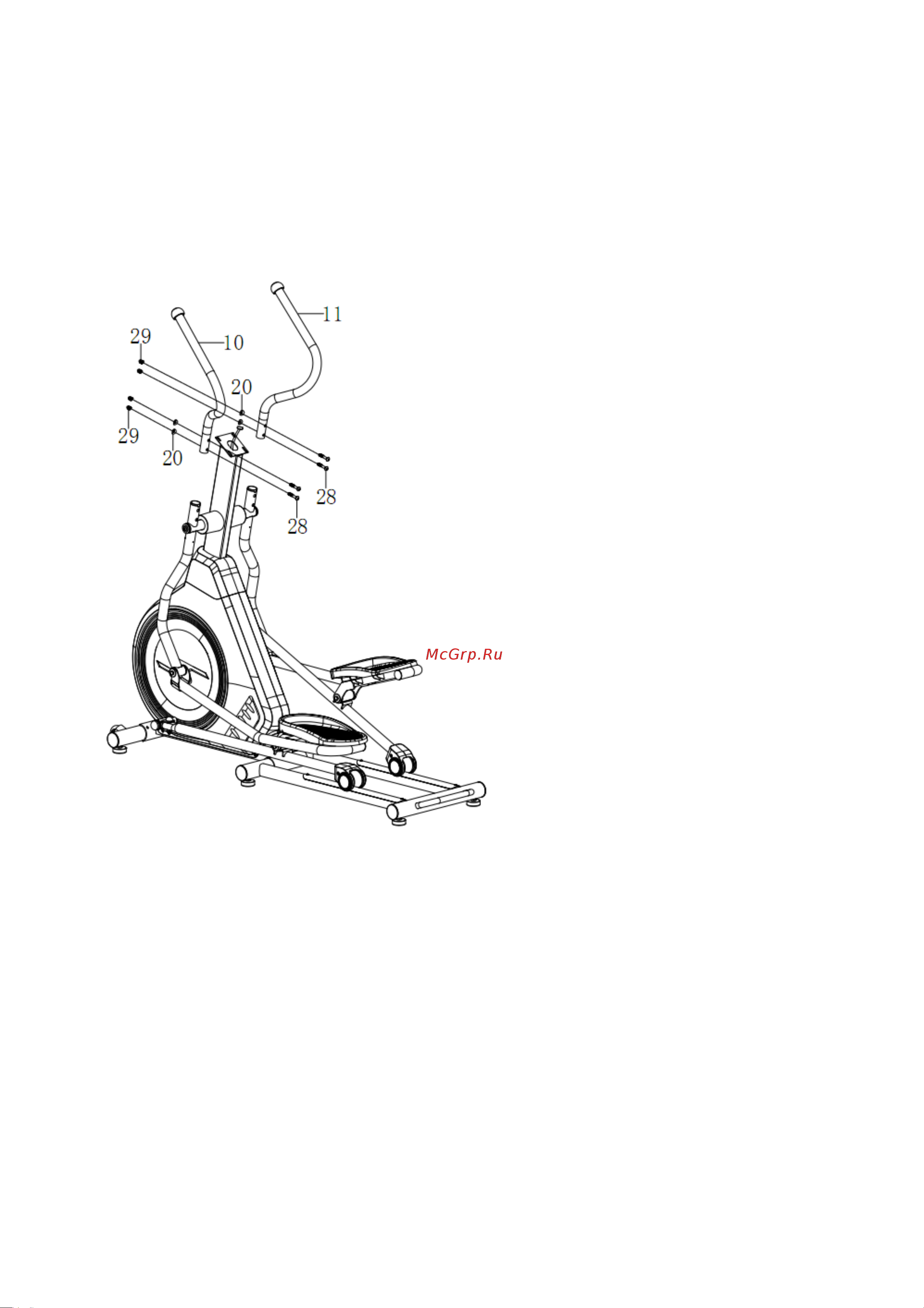

Прикрепите левый рычаг поручня (10) к левой поворотной трубке (3) с помощью двух
болтов M8 * 49 (28), двух шайб Ø8 * Ø16 * 1,5 (20) и гайки M8 (29). Прикрепите правый
рычаг поручня (11) к правой поворотной трубке (4) с помощью двух болтов M8 * 49
(28), двух шайб Ø8 * Ø16 * 1,5 (20) и гайки M8 (29).
