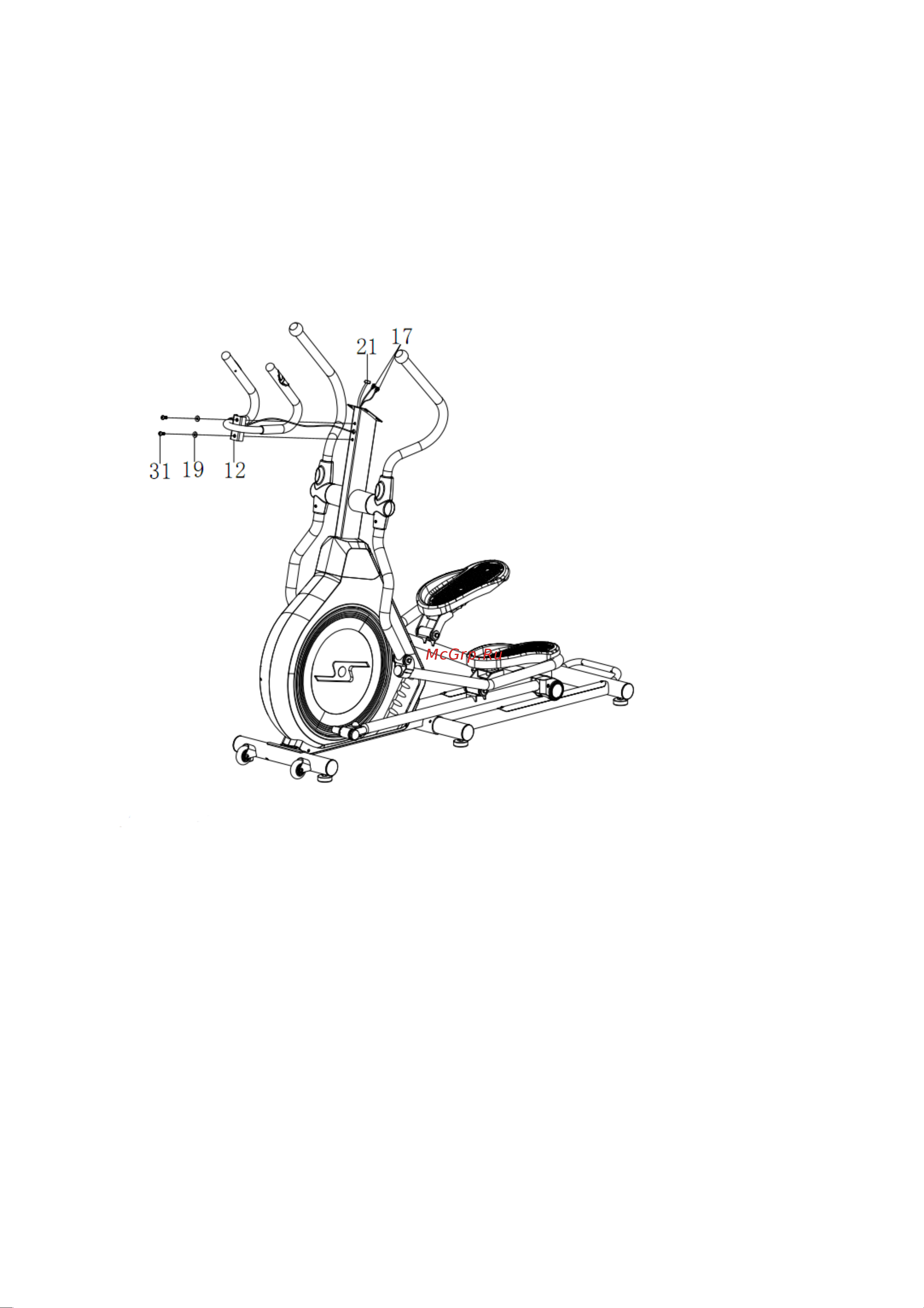

Шаг 9
Снимите два болта M8 * 20 (31) и две скругленные шайбы Ø8 * Ø20 * 2.0 (19) с
передней стойки (2). Вставьте провода датчика пульса (17) в нижнее отверстие руля
(12) и вытяните его из квадратного отверстия руля (12). Прикрепите руль (12) к
передней стойке (2) двумя снятыми болтами M8 * 20 (31) и двумя шайбами Ø8 * Ø16
* 1,5 (19).
