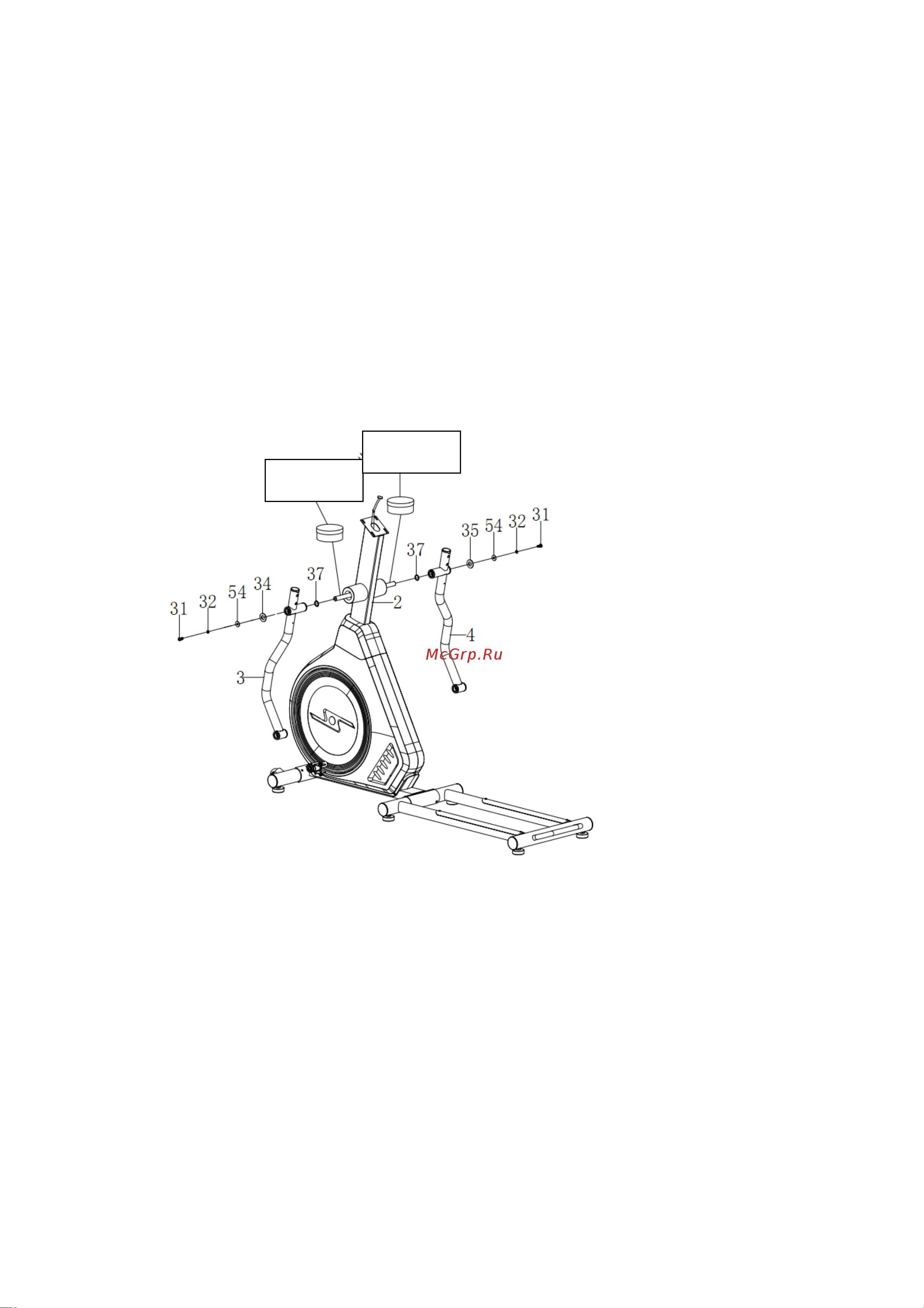

Шаг 3

Снимите два болта M8 * 20 (31), две пружинные шайбы Ø8 (32), две большие шайбы

Ø19 * Ø38 * 3,0 (34), две волнистые шайбы Ø19 * Ø29 * 0,5 (37) и две большие шайбы

Ø8 * Ø25 * 2,0 (54) от передней стойки (2). Пожалуйста, нанесите на переднюю стойку

смазку. Прикрепите левую поворотную трубку (3) к передней стойке (2) одним болтом

M8 * 20 (31), одной пружинной шайбой Ø8 (32), одной большой шайбой Ø19 * Ø38 *

3,0 (34), одной волнистой шайбой Ø19 * Ø29 * 0,5 (37) и одна большая шайба Ø8 *

Ø25 * 2.0 (54). Присоедините правую поворотную трубку (4) к передней стойке (2)

одним болтом M8 * 20 (31), одной пружинной шайбой Ø8 (32), одной большой шайбой

Ø19 * Ø38 * 3,0 (34), одной волнистой шайбой Ø19 * Ø29 * 0,5 (37) и одна большая

шайба Ø8 * Ø25 * 2.0 (54).

Смазка
