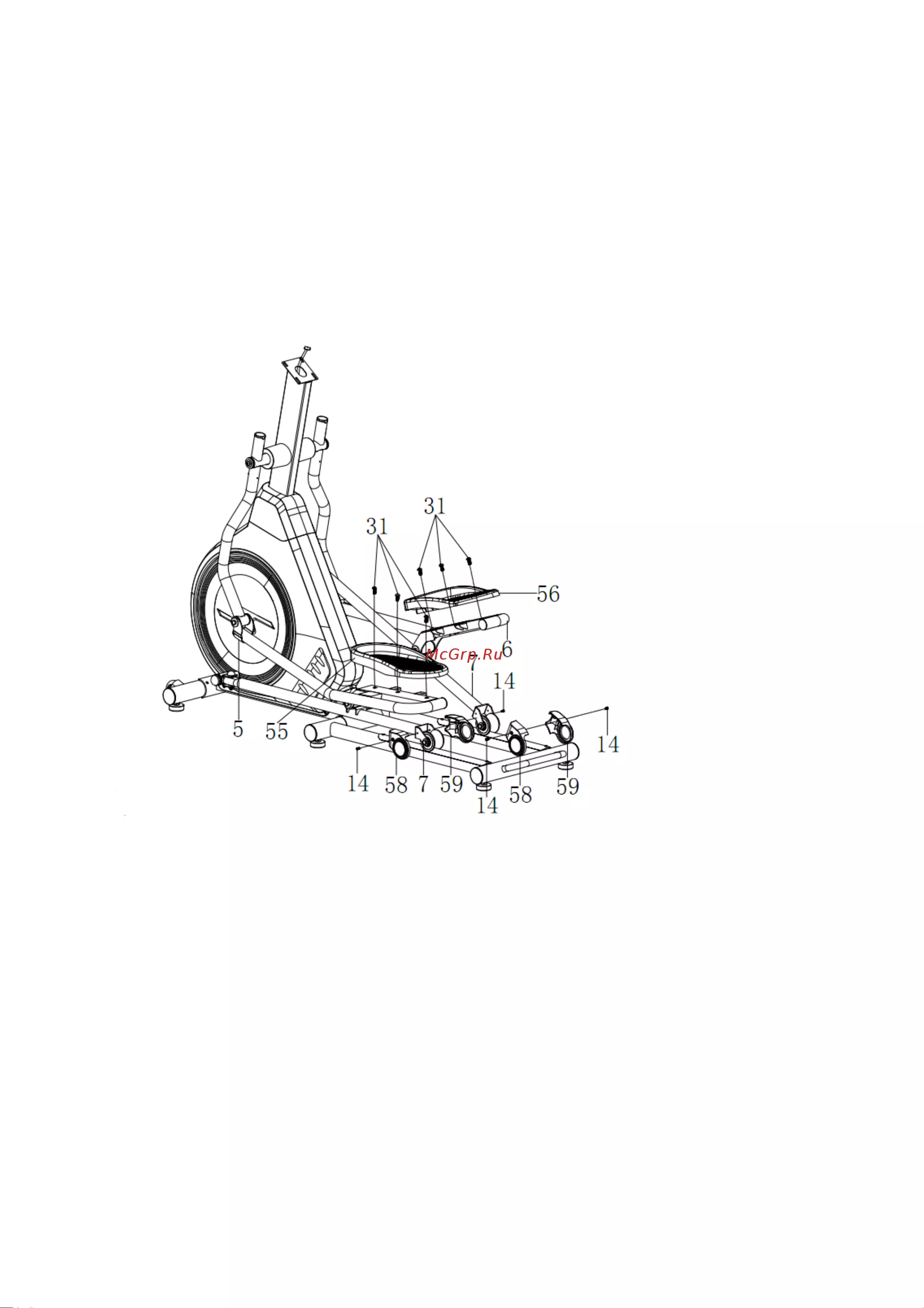

Шаг 5

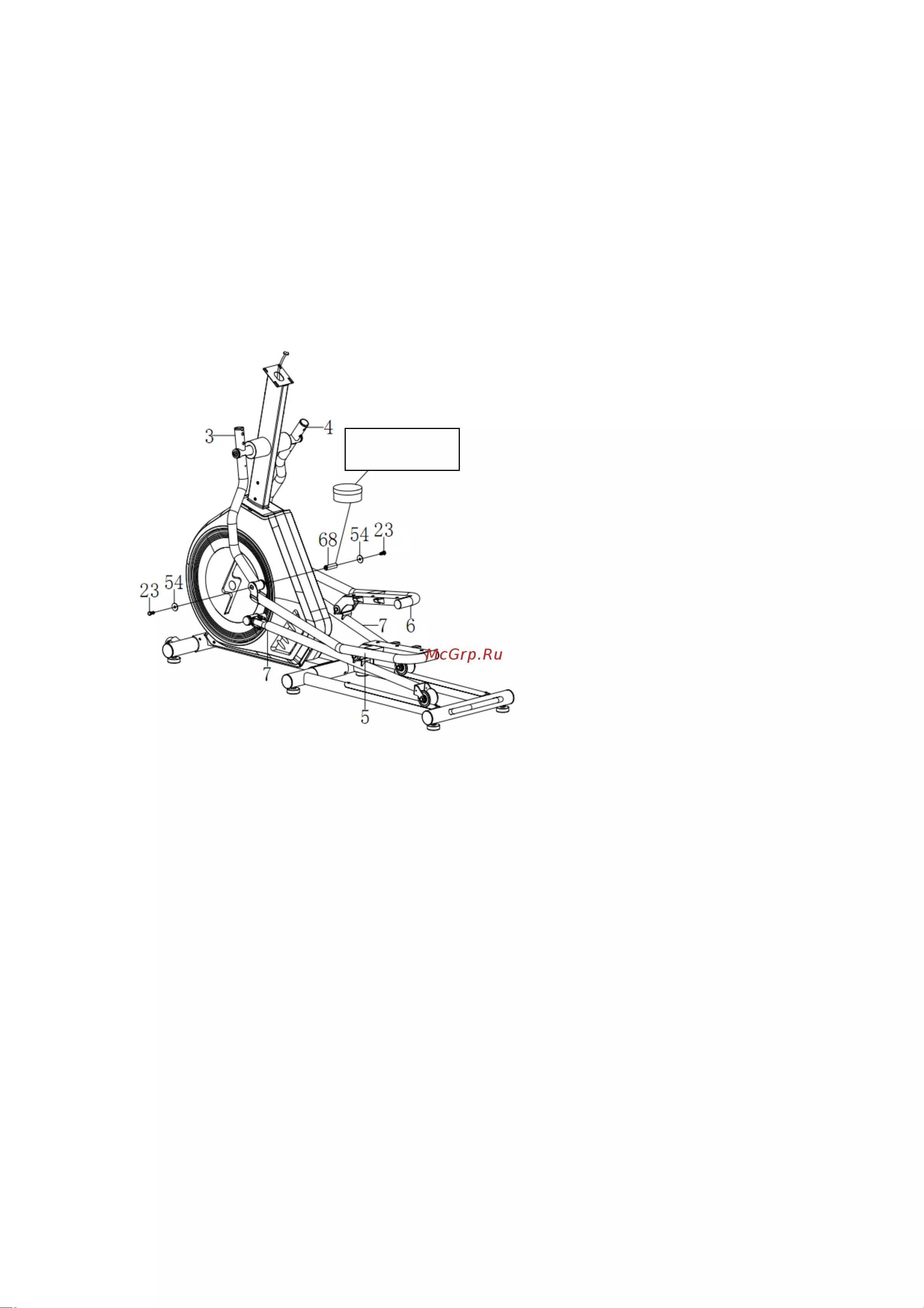

Снимите два болта M8 * 16 (23), две пружинные шайбы Ø8 * Ø25 * 2.0 (54), один вал

Ø19 * 61 (68) с левой ножной трубки (5). Просьба обратить внимание, что вал Ø19 *

61 (68) необходимо обработать смазкой. Присоедините левую трубку (5) к левой

поворотной трубе (3) с помощью двух болтов M8 * 16 (23), двух пружинных шайб Ø8

* Ø25 * 2,0 (54), одного шатуна Ø19 * 61 (68). Примечание: Направьте вал шатуна (68)

в направлении выемки. Повторите вышеуказанный шаг к правой ножной трубке (6) на

правой поворотной трубке (4).

Смазка
