APPLEGATE X42 A [11/29] Шаг 2

Превью страниц Страница 11 / 29

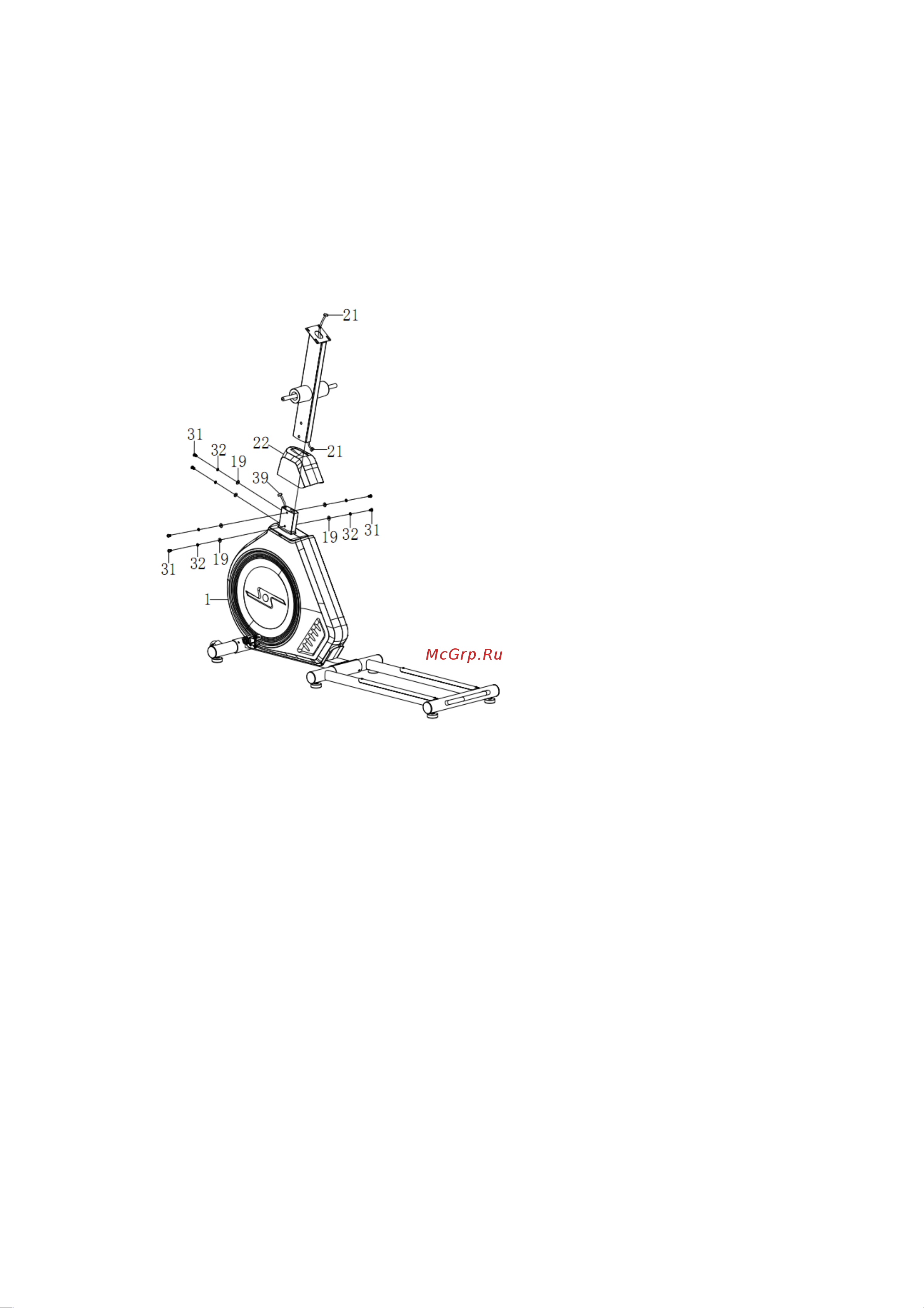

Шаг 2

Снимите шесть болтов M8 * 20 (31), шесть пружинных шайб Ø8 (32), шесть больших

шайб Ø8 * Ø20 * 2.0 (19) с главной рамы (1). Наденьте крышку передней стойки (22)

на переднюю стойку (2). Соедините провод датчика (39) от основной рамы (1) с

проводом датчика (21) от передней стойки (2). Прикрепите переднюю стойку (2) к

основной раме (1) с помощью шести болтов M8 * 20 (31), шести пружинных шайб Ø8

(32) и шести больших шайб Ø8 * Ø20 * 2.0 (19), которые были сняты.
