11
Для ориентации заготовки относительно режущего инструмента (пильного диска или ножевого
вала) и обеспечения ее прямолинейного движения станок оснащен линейкой 14.
С целью предотвращения заклинивания пильного диска 11 во время реза, в конструкции станка
предусмотрен расклинивающий нож 7 с защитным кожухом 6.
В зависимости от режима работы имеется возможность изменять скорость вращения режущего
инструмента путем смены шкивов (п.п. 7.2.1).
В режиме строгания загрузочный стол 1 имеет возможность опускаться ниже уровня приемного
стола 5 с помощью ручки 19а, перемещая которую, можно обеспечить точную установку
необходимой глубины строгания. В целях безопасности на станок устанавливается ограждение
ножевого вала 2 и кожухи 6 и 13.
Для подсоединения устройств для удаления стружки при строгании, используется кожух
стружковыброса 18 (в комплект поставки не входит, приобретается отдельно).

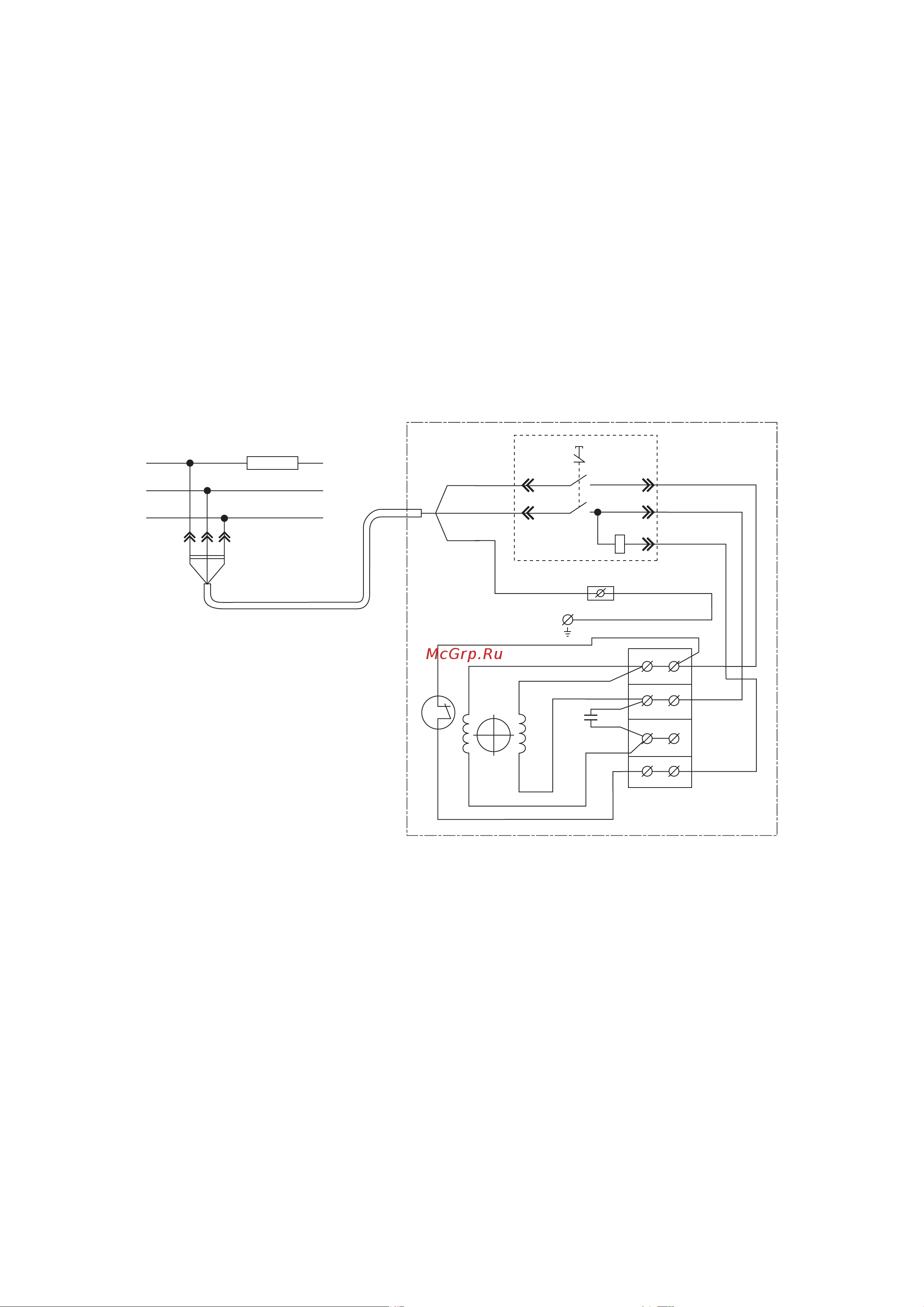

Схема электрических соединений представлена на рисунке 2.
16 А
1~50 Гц 230 В
L
N
PE
L
N
PE
коричневый
голубой
голубой
голубой
черный
черный
черный
красный
белый
зеленый/желтый
зеленый/желтый
зеленый/желтый
0
1
Z1
Z2
U1
U2
T2
T1
CB
(23)
(13)
(24)
(14)
F
T
Рисунок 2. Схема электрических соединений
