Белмаш Могилев 2.4 ECO [12/20] Настройка станка на операцию пиления

7. ОСНОВНЫЕ ОПЕРАЦИИ

7.1 Распиловка вдоль и поперек волокон

Перед началом работы следует произвести подготовку и наладку станка.

Подготовка и наладка включают:

 настроить станок на операцию пиления;

 установить пильный диск;

 установить и отрегулировать положение расклинивающего ножа;

 установить и отрегулировать вставку пильного диска;

 установить кожух на расклинивающий нож;

 установить линейку;

 установить приспособление для поперечной распиловки под углом.

7.1.1 Настройка станка на операцию пиления

Для настройки станка на операцию пиления необходимо (рис. 3):

 снять ограждение ножевого вала 2, планку 3 и винты-барашки 4 (рис.1);

 выкрутить винт-барашек 21, фиксирующий кожух защиты ремня 16 и отвернуть в сторону;

 ослабить гайку-барашек 19, приподнять двигатель и снять ремень 24;

 зафиксировать ножевой вал от вращения, установив ключ шестигранный (или фигурную

отвёртку) в отверстие для винта регулировочного поз 49 (рис.10) с упором в строгальный

стол.

 для обеспечения вращения пильного диска с рекомендуемой скоростью 3300 мин

-1

устано-

вить шкив 23;

 установить и провести натяжение ремня 24, зафиксировать гайку-барашек 19;

 установить кожух 16 на место;

 установить загрузочный стол 1 на один уровень с приемным столом 5 и зафиксировать их

гайками-барашками 20.

В режиме пиления загрузочный стол 1 и приемный стол 5 ОБЯЗАТЕЛЬНО должны

быть сомкнутыми.

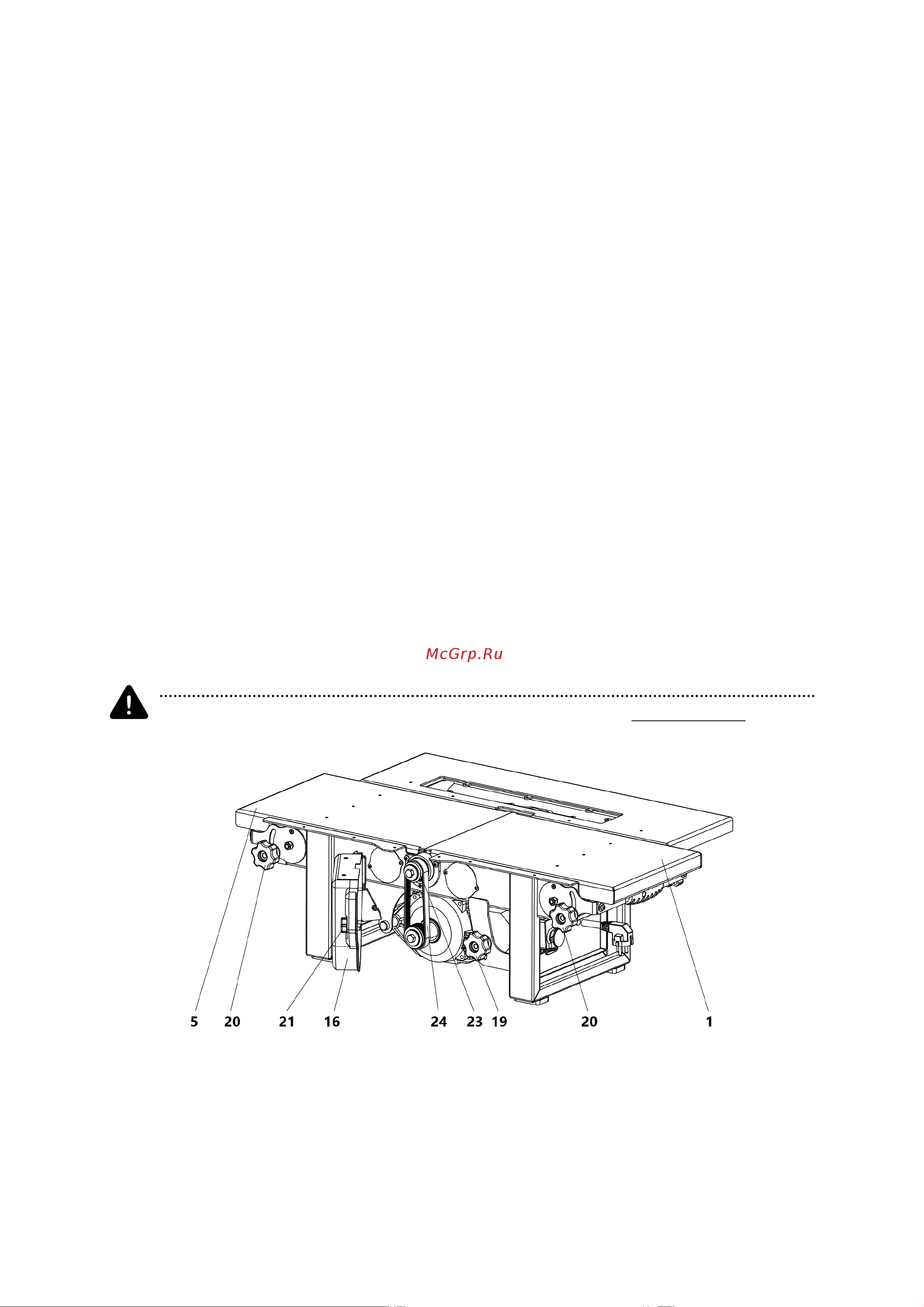

Рисунок 3. Настройка станка на операцию пиления

1 – стол загрузочный, 5 – стол приемный, 16 – кожух защиты ремня, 19, 20 – гайка-барашек, 21 – винт-барашек,

23 – шкив для операции пиления, 24 – ремень

7.1.2 Установка пильного диска

Для установки необходимо:

 снять кожух 12, предварительно вывернув винты 25 (рис. 4);
