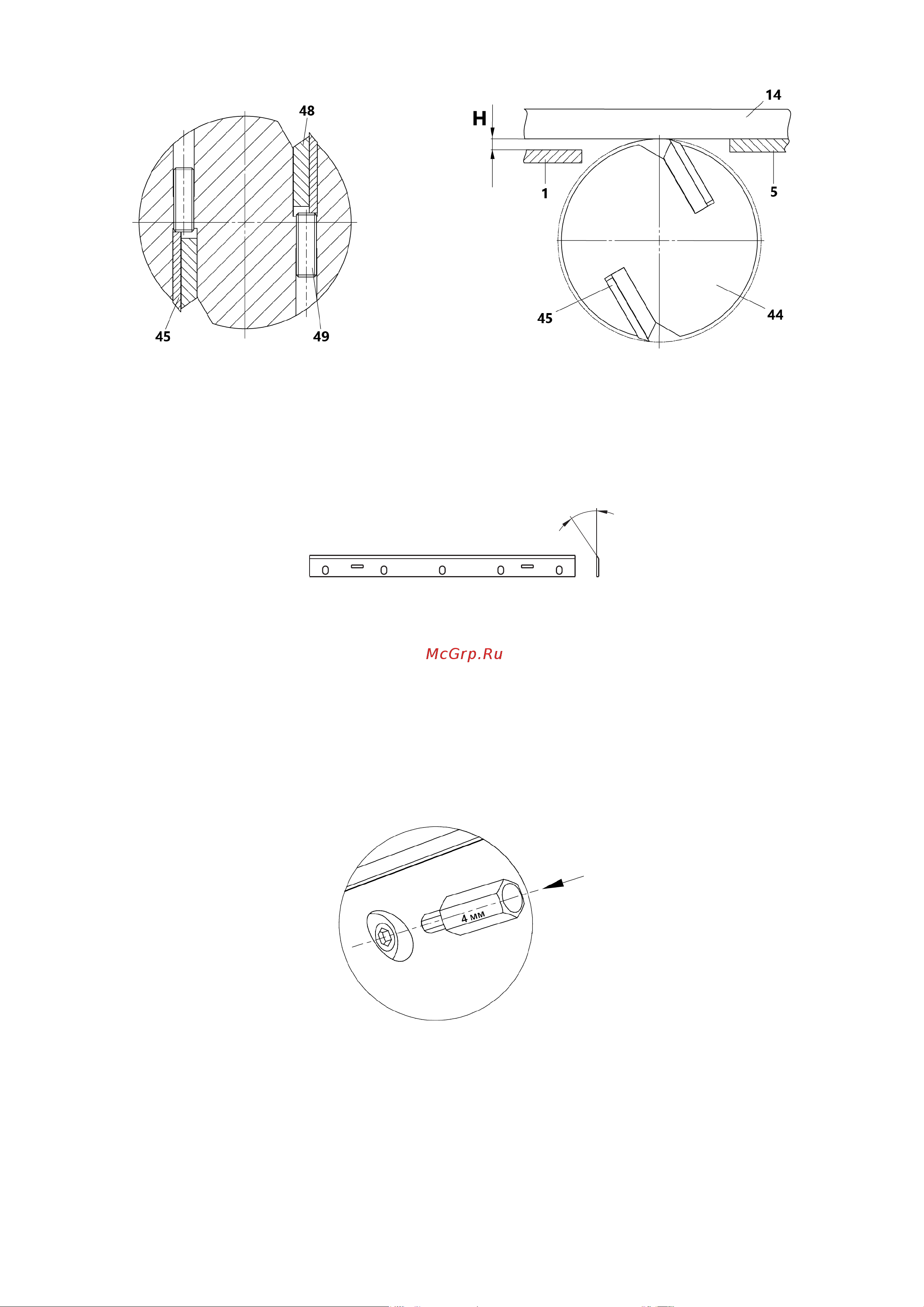

Рисунок 10. Схема регулировки строгальных ножей
45 – нож; 48 – прижимная планка;
49 – регулировочный винт
Рисунок 11. Схема проверки строгальных ножей
1 – стол загрузочный; 2 – стол приемный; 14 –
линейка, 44 – вал ножевой; 45 – нож;
Н – требуемая глубина строгания
Периодически, по
мере затупления, необходимо производить заточку или замену строгальных
ножей (рис. 12).
40°± 5°
Рисунок 12. Нож строгальный
При установке новых ножей, замене деталей их крепления, а также после заточки, разность
суммарной массы комплекта ножей с деталями их крепления не должна превышать 1 грамм.
Подгонку разности суммарной массы производить за счет снятия металла с торцов ножа.
В случае замены (регулировки) строгальных ножей для сохранности целостности винтов
и резьбы ножевого вала перед откручиванием производите осадку винтов (удар по шляпке
винта молотком через шестигранную биту), рис. 13. Это необходимо для снятия напряжения
в резьбовой части винтов. В случае срыва шестигранника («слизывания» граней), вбейте
в отверстие винта звездочку биту Т-27 TORX и выкрутите винт. В последующем, такие винты
следует заменить на новые.
Рисунок 13. Осадка винтов
8.2 Замена пильного диска
Для данного станка рекомендуется применять пильные диски с твердосплавными пластинами.
Замена пильного диска проводится согласно п.п. 7.1.2.
При установке пильного диска необходимо соблюдать направление вращения, которое должно
совпадать с направлением стрелки на защитном кожухе 6 (рис. 1).
