Белмаш Могилев 2.4 ECO [16/20] Установка линейки

7.3.5 Установка линейки

Линейка 11 (рис. 6) предназначена для ориентирования обрабатываемой заготовки

относительно ножевого вала и обеспечивает ее прямолинейное перемещение.

Линейка 11 фиксируется двумя винтами-барашками на пильном столе 9.

Рису

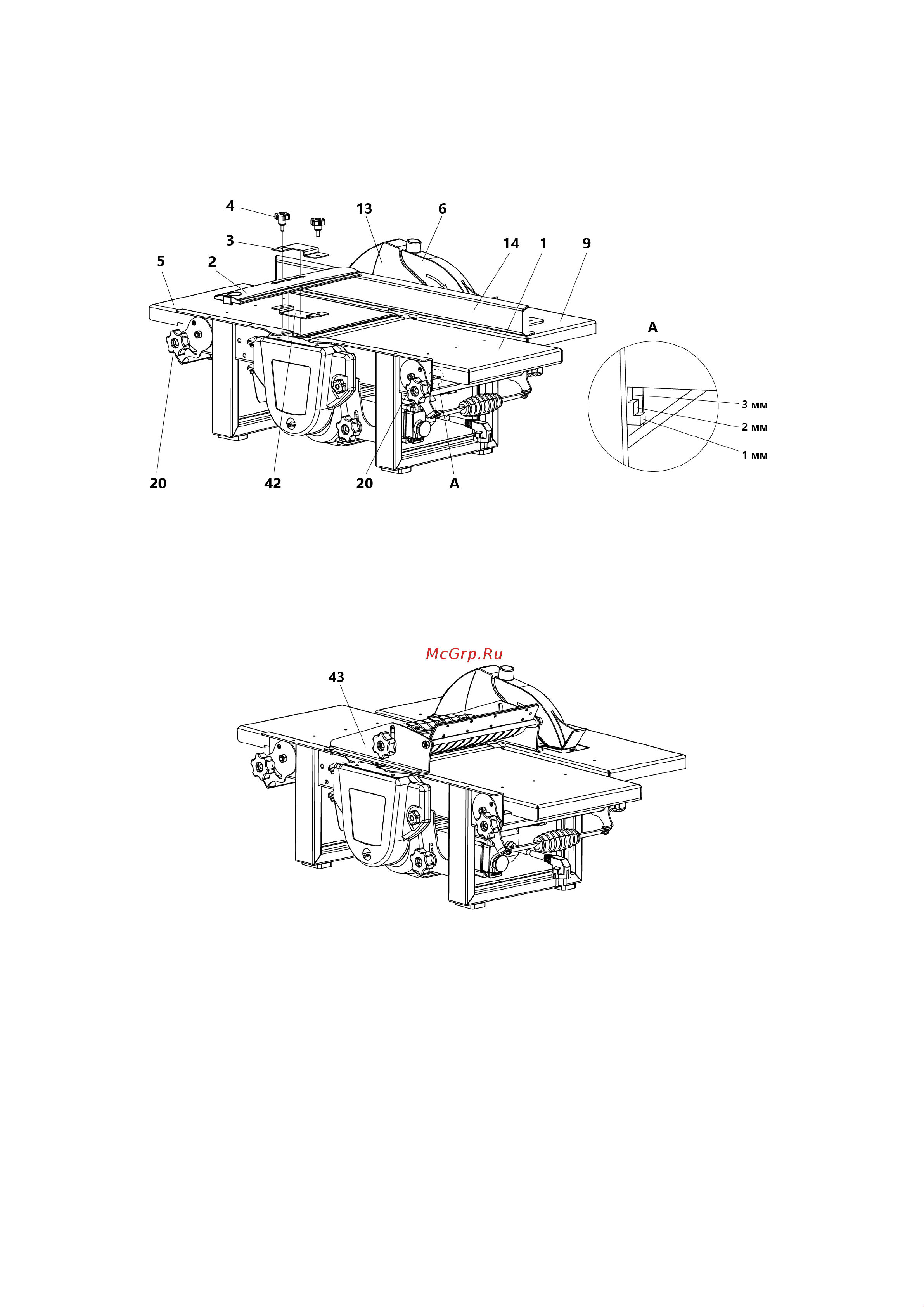

нок 6. Схема сборки станка на операцию строгания

1 – стол загрузочный, 2 – ограждение ножевого вала, 3 – планка; 4, – винт-барашек, 5 – стол приемный, 6 – кожух

защитный, 9 – стол пильный, 13 – кожух, 14 – линейка, 20 – гайка-барашек, 42 – планка

7.3.6 Использование устройства прижимного

Устройство прижимное 43 (рис. 7) и принцип работы описывается в его инструкции по

эксплуатации. Для данной модели станка применяется устройство прижимное BELMASH UP-08,

которое в комплект поставки не входит и приобретается дополнительно.

Рисунок 7. Общий вид станка с установленным устройством прижимным

43 – устройство прижимное
