5. УСТРОЙСТВО СТАНКА, ЭЛЕКТРИЧЕСКАЯ СХЕМА

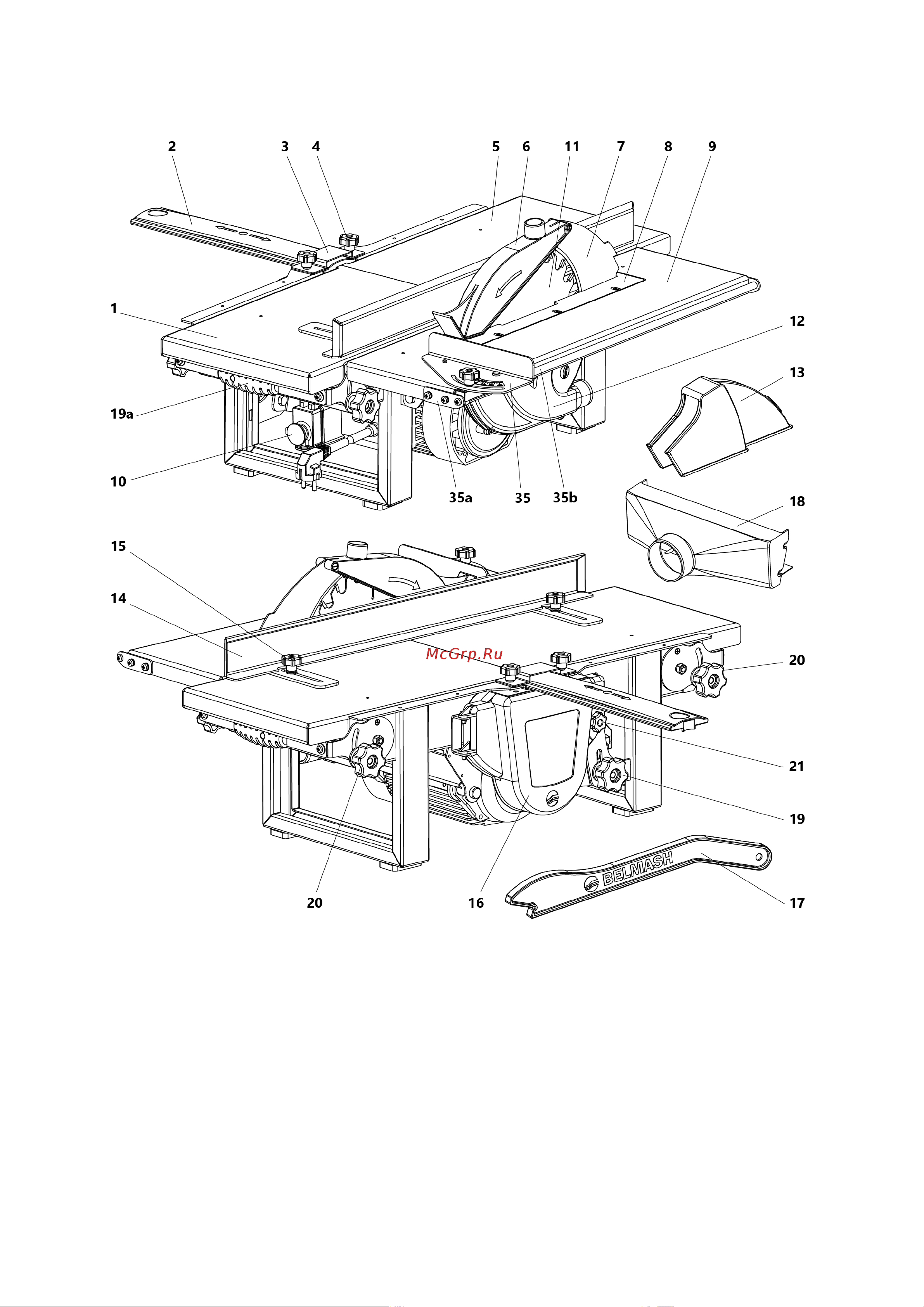

Рисунок 1. Общий вид станка

1 – стол загрузочный, 2 – ограждение ножевого вала, 3 – планка; 4, 15, 21 – винт-барашек, 5 – стол приемный, 6 – кожух

защитный, 7 – нож расклинивающий, 8 – вставка, 9 – стол пильный, 10 – выключатель, 11 – пильный диск, 12 – кожух,

13 – кожух, 14 – линейка, 16 – кожух защиты ремня, 17 – толкатель, 18 – кожух стружковыброса, 19, 20 – гайка-барашек,

19а – ручка, 35 – приспособление для поперечной распиловки под углом, 35а – планка, 35b – ось

Общий вид станка представлен на рисунке 1.

Станок представляет собой электромеханическое устройство. В качестве привода используется

асинхронный электродвигатель. Вращение от двигателя к ножевому валу и пильному диску

передается с помощью поликлиноременной передачи. Ремень охватывает ведущий и ведомый

шкивы. Натяжение ремня осуществляется вручную с последующей фиксацией двигателя гайкой-

барашком 19. Расположения ремня показано на рисунке 3.

Выключатель 10 (рис. 1) станка имеет специальную защиту от непроизвольного включения.
