8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

С целью поддержания станка в постоянной технической исправности и готовности к работе

проводят ежесменное техническое обслуживание – ЕТО.

ЕТО – ежесменное техническое обслуживание включает:

 внешний осмотр;

 проверку кр

епления строгальных нож

ей;

 чистку станка.

Внешний осмотр включает в себя: проверку целостности кабеля, защитных ограждений,

кожухов.

Проверку крепления строгальных ножей производят подтягиванием ключом зажимных винтов

46 (рис. 8).

Чистка включает удаление щеткой или пылесосом пыли, стружки, опилок с поверхностей

и деталей станка.

Ремонт станка производится только специализированными сервисными центрами.

Актуальный список сервисных центров вы найдете на сайтах www.belmash.by, www.belmash.ru.

8.1 Установка и настройка строгальных ножей

Настройка ножей обеспечивается последовательной установкой каждого ножа.

Предварительно необходимо освободить нож, отвинтив зажимные винты 46 до состояния

свободного перемещения (рис. 8) с помощью шестигранного ключа.

Закручиванием/выкручиванием винтов 49 шестигранным ключом отрегулируйте ножи 44 так,

чтобы острие ножа слегка касалось линейки 14, установленной на приёмном столе 5 (рис. 11).

Закрепите нож 45, закручивая зажимные винты 46 (М6×12 ГОСТ 28963-91 ISO 7380). После

окончательной затяжки винтов необходимо проверить правильность установки ножа, если

необходимо, установку ножа повторить.

Правильно установленные ножи, при повороте ножевого вала 44, должны режущей кромкой

слегка (до 0,1 мм) касаться нижней грани линейки 14 (рис. 11).

Для предотвращения выкручивания регулировочных винтов 49, перед установкой нанести на

них несколько капель герметика резьбового невысыхающего Loctite 222 или аналогичного.

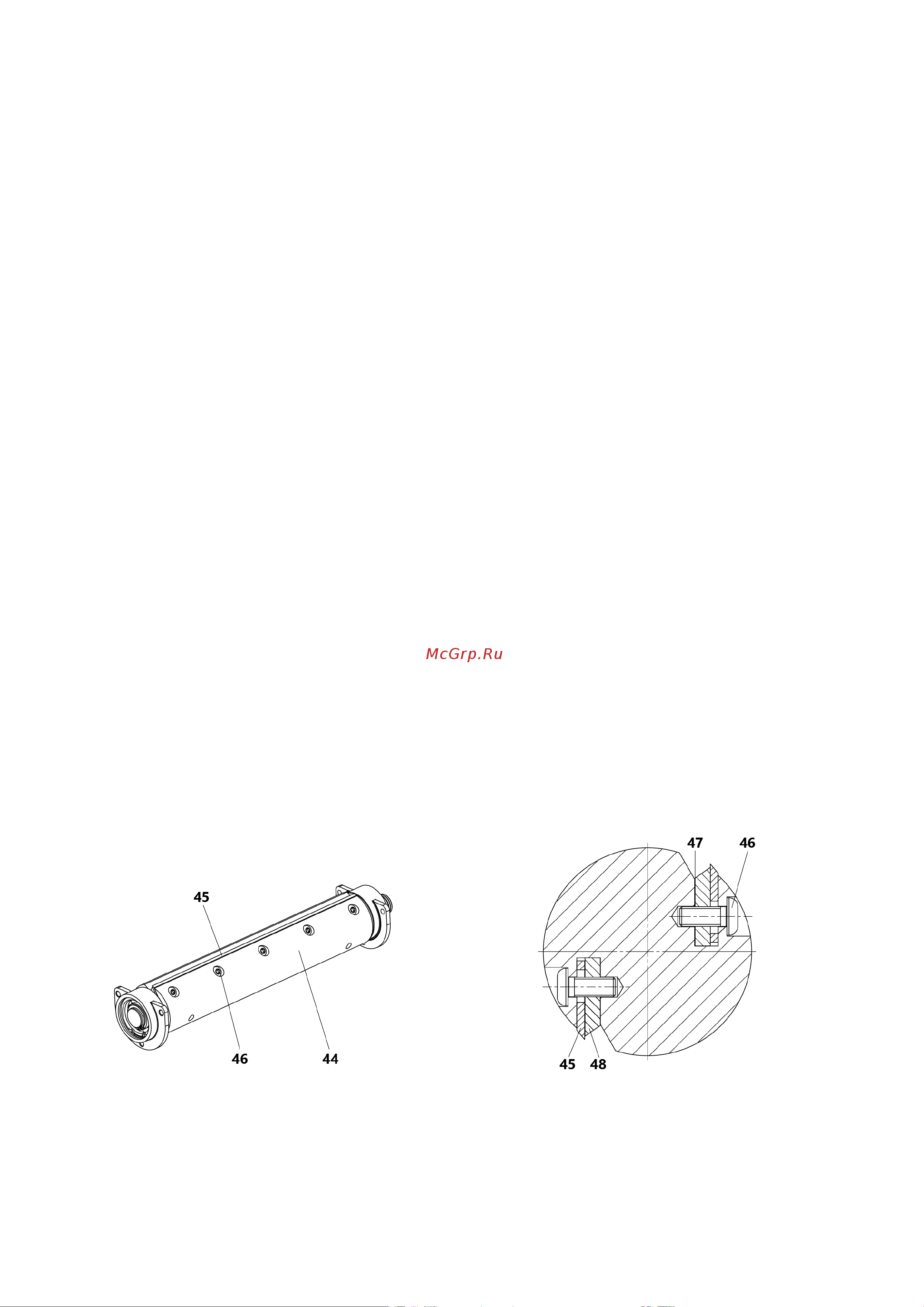

Рисунок 8. Общий вид ножевого вала

44 – вал ножевой; 45 – нож; 46 – винт зажимной

Рисунок 9. Схема крепления строгальных ножей

45 – нож; 46 – винт зажимной; 47 – выемка-

стружколом; 48 – прижимная планка
