Dell XPS One 2720 (2720-7529) [102/117] Последовательность действий
![Dell XPS One 2720 (2720-7529) [102/117] Последовательность действий](/views2/1104416/page102/bg66.png)
102
| Снятие модулей микрофонов

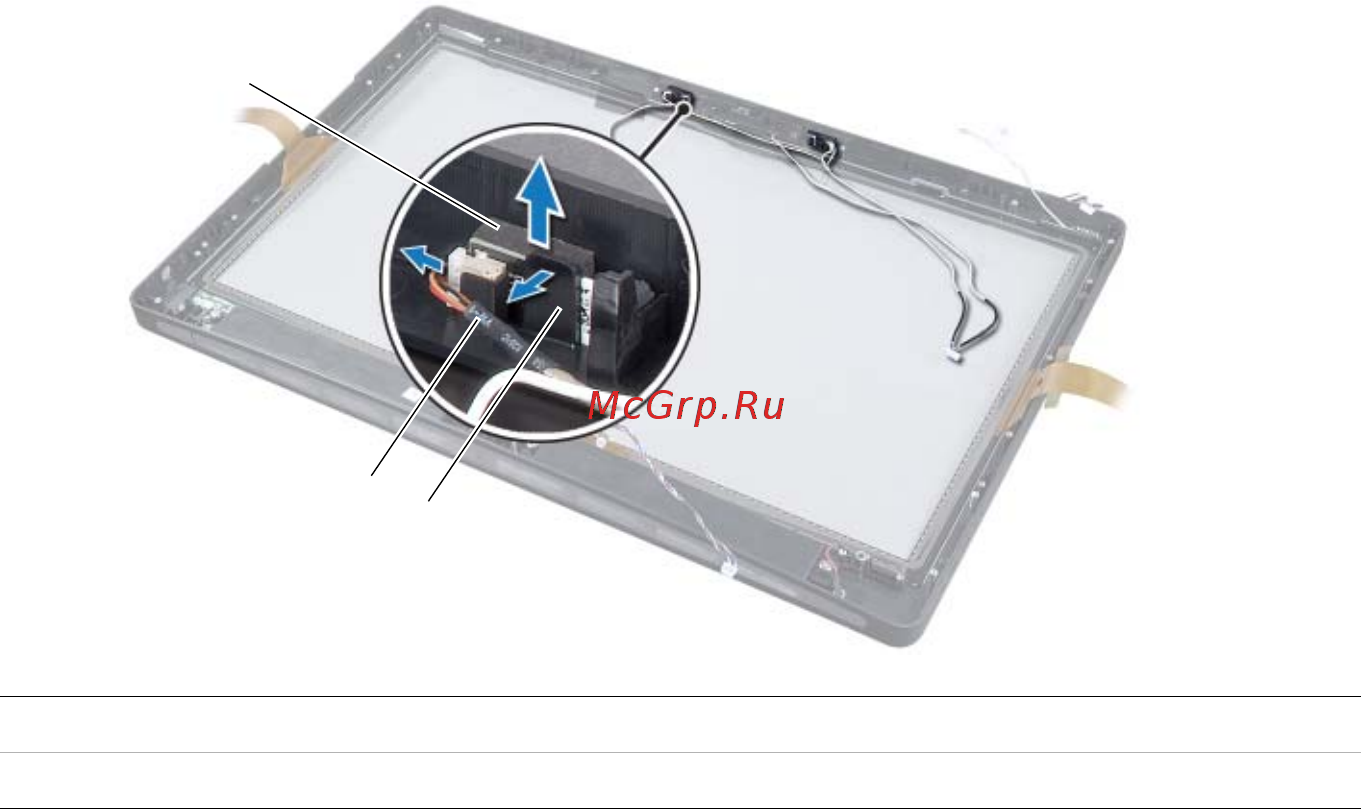

Последовательность действий
1
Отсоедините микрофонные кабели от модулей микрофонов.
2
При помощи пластмассовой палочки оттяните защелки и сдвиньте вверх
модуль микрофона.
3
Извлеките модуль микрофона из гнезда модуля микрофона.
1
защелки (2)
2
кабель микрофона
3
модули микрофонов (2)
1
2
3
