Снятие модуля камеры |
99
Последовательность действий
1

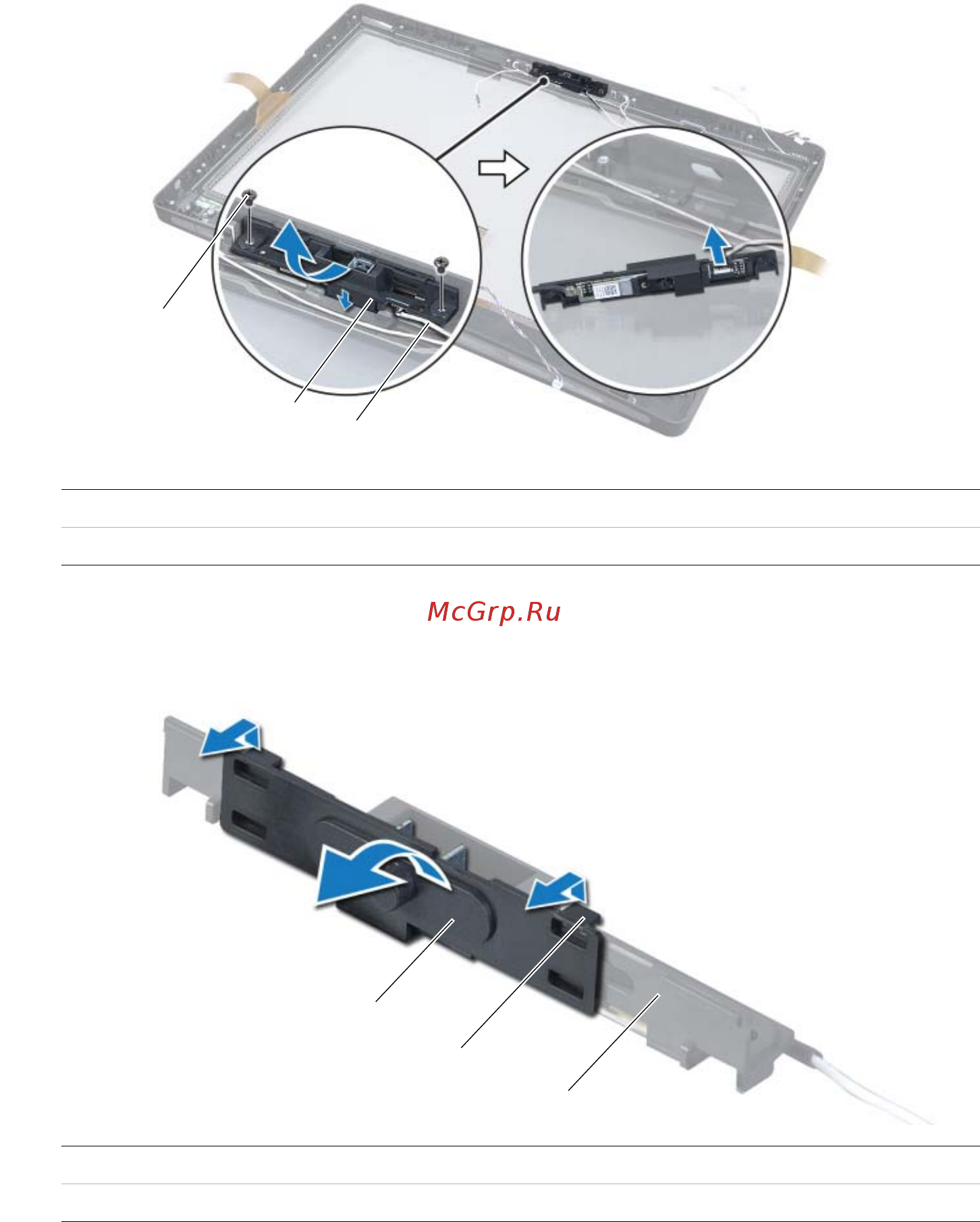

Открутите винты, с помощью которых камера крепится к корпусу компьютера.
2
Осторожно поднимите камеру в сборе и отсоедините от нее кабель камеры.
3
Освободите фиксаторы, которыми модуль камеры крепится к кронштейну камеры,
а затем извлеките модуль камеры.
1
кабель камеры
2
камера в сборе
3
винты (2)
1
кронштейн камеры
2
Фиксаторы (2)
3
модуль камеры
3
2
1
1
2
3
