Извлечение кнопки питания в сборе |
75
Последовательность действий
1
Отключите кабель кнопки питания от системной платы.
2
Обратите внимание на расположение кабеля кнопки питания и извлеките его из
направляющих желобков.
3
Открутите винты, которыми кнопка питания крепится к лицевой панели дисплея.
4
Нажимайте на кнопку питания по направлению внутрь, чтобы освободить ее из гнезда на
лицевой панели дисплея, после чего аккуратно поднимите и извлеките кнопку питания
в сборе из корпуса компьютера.

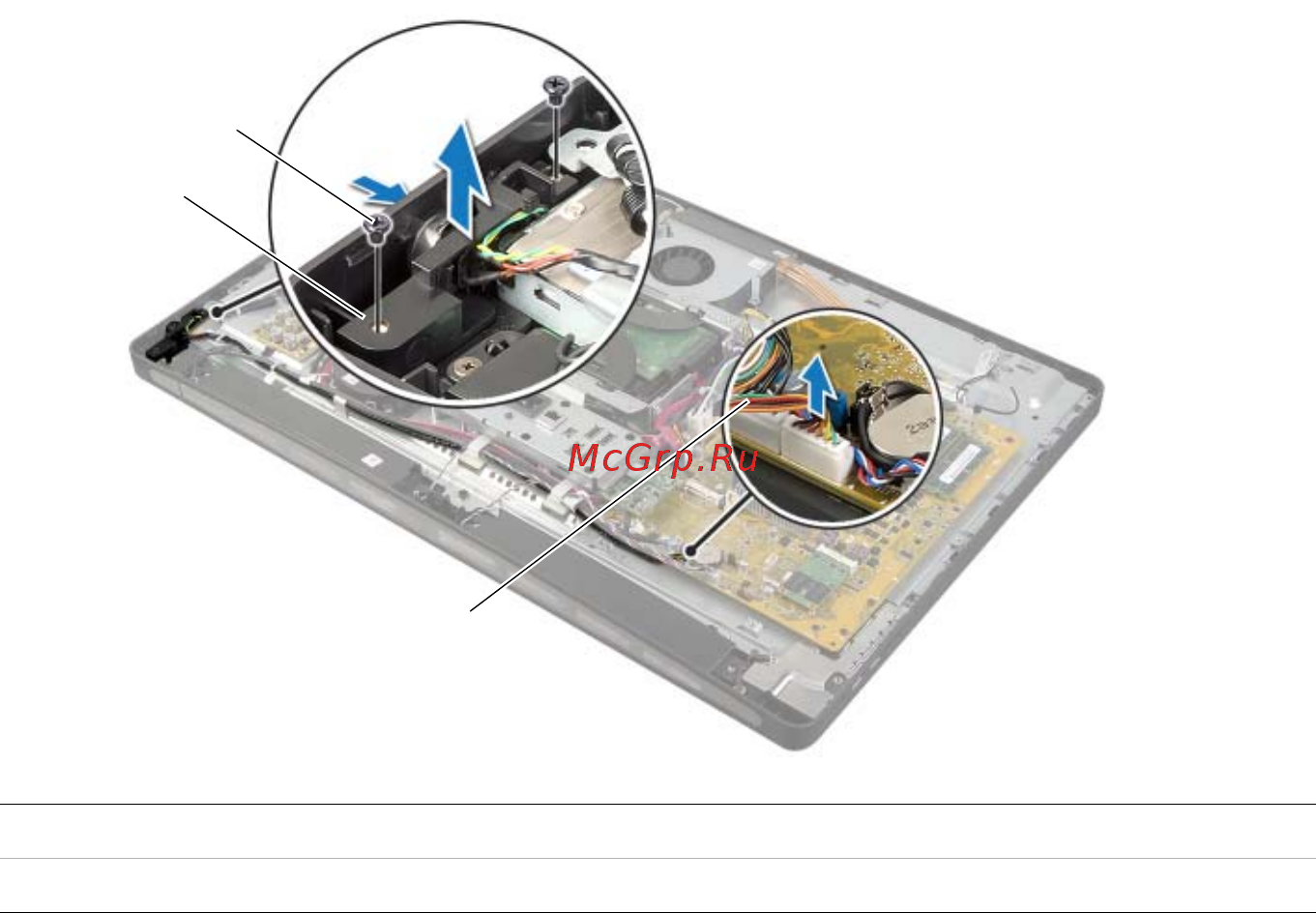

1
кабель кнопки питания
2
кнопка питания в сборе
3
винты (2)
2
3
1
