Извлечение динамиков |
65

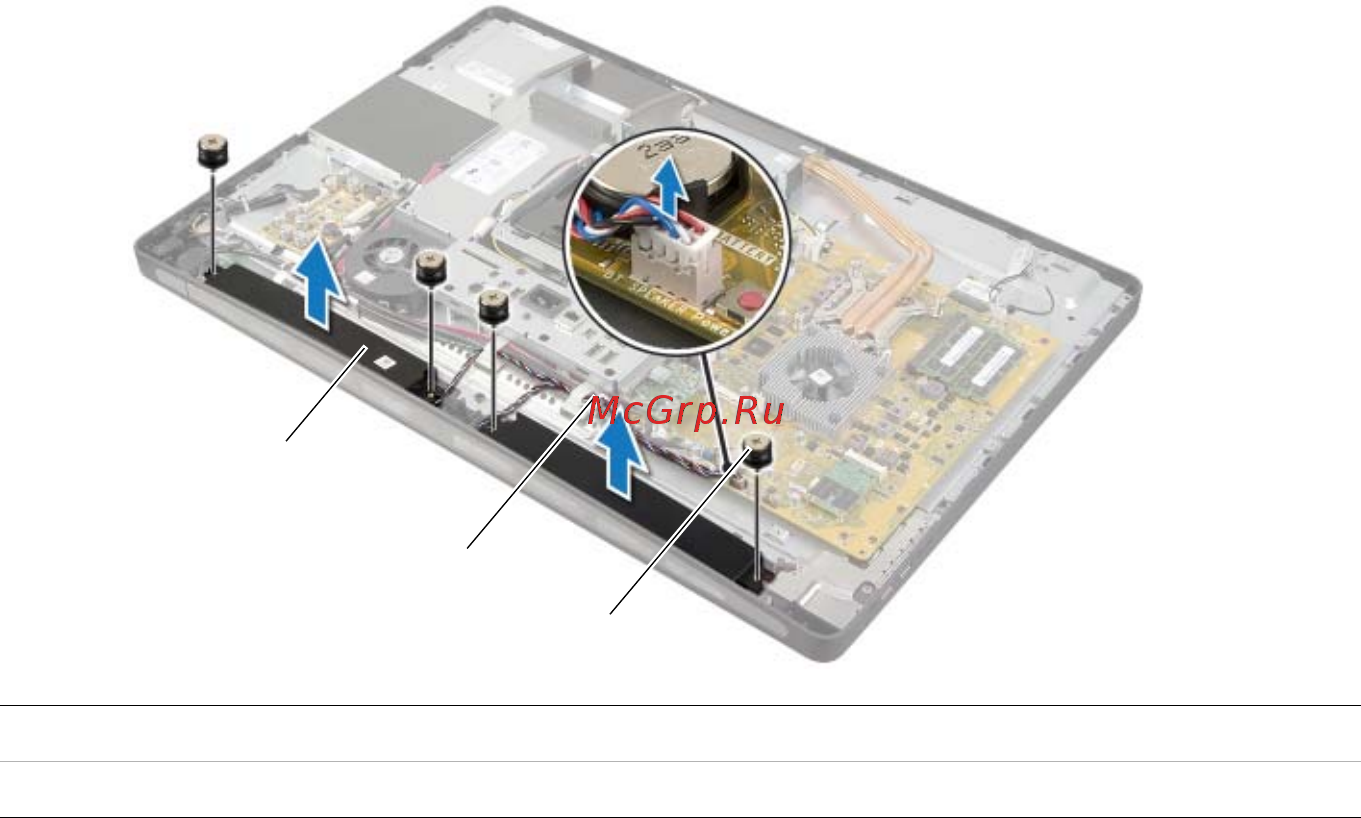

Последовательность действий
1
Отсоедините кабель динамиков от системной платы.
2
Обратите внимание на расположение кабеля динамиков и извлеките его из
направляющих желобков.
3
Открутите винты, которыми динамики крепятся к лицевой панели дисплея.
4
Приподнимите динамики с лицевой панели дисплея.
1
винты (4)
2
кабель динамиков
3
динамики (2)
1
2
3
