| Снятие каркаса жестких дисков
Снятие каркаса жестких дисков
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 13. Дополнительные сведения по вопросам безопасности см.
на веб4странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 17.
2
Снимите стойку. См. раздел «Снятие стойки» на стр. 21.
3
Выполните действия с шаг1 по шаг2 в разделе «Извлечение жесткого диска» на стр. 35.
Последовательность действий
1
Открутите винты, которыми каркас жесткого диска крепится к средней крышке.
2
Извлеките кабели питания и передачи данных из направляющих желобков на каркасе
жесткого диска.
3
Приподнимите каркас жесткого диска и снимите его со средней крышки.

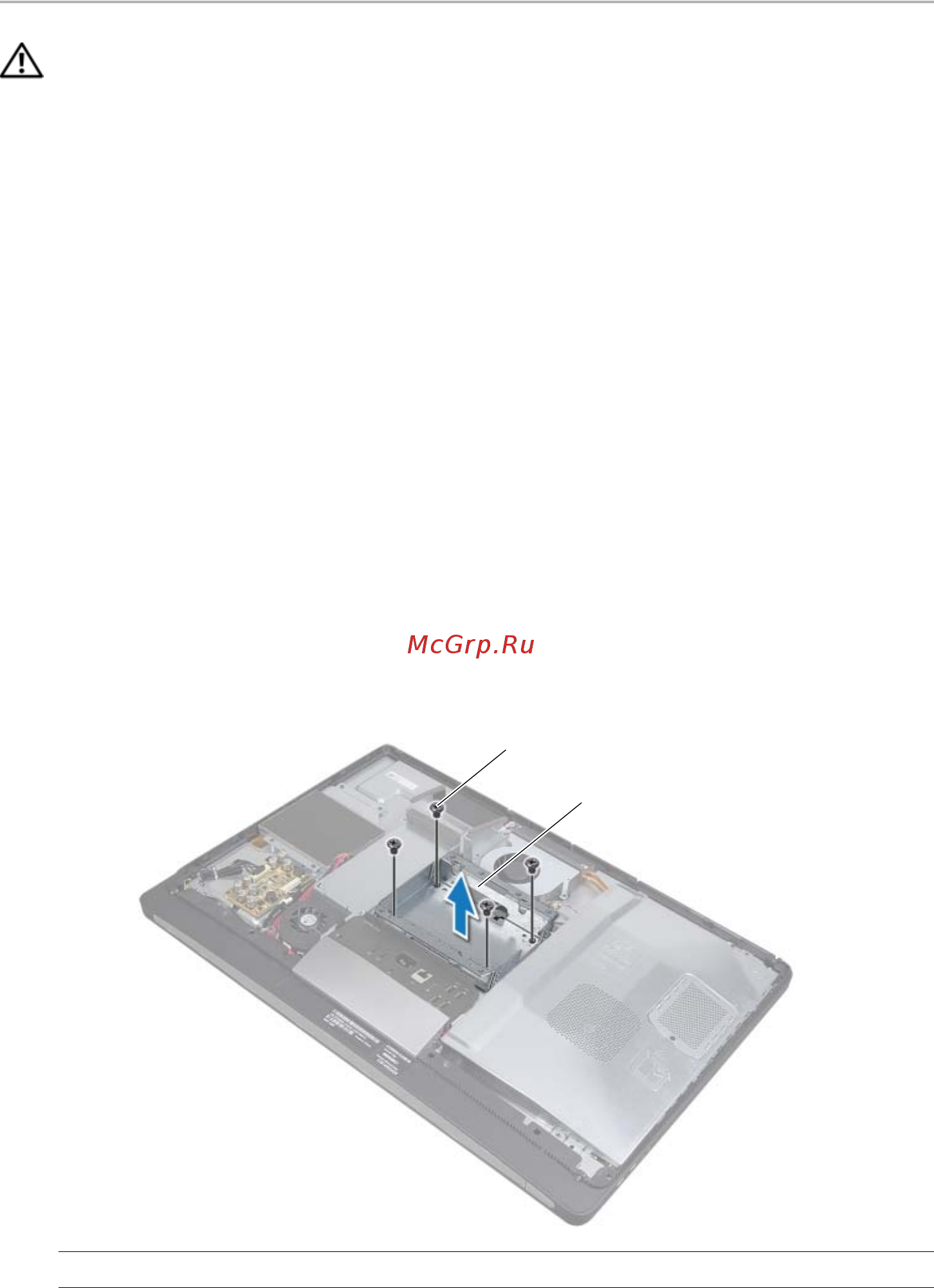

1
винты (4)
2
каркас жесткого диска
2
1
