44
| Извлечение мини;платы беспроводной сети
Извлечение мини&платы беспроводной сети
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 13. Дополнительные сведения по вопросам безопасности см.
на веб4странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 17.
2
Снимите экран системной платы. См. раздел «Извлечение экрана системной платы»
на стр. 31.
Последовательность действий
1
Установите на место мини;плату беспроводной сети. См. раздел «Компоненты системной
платы» на стр. 15.
2

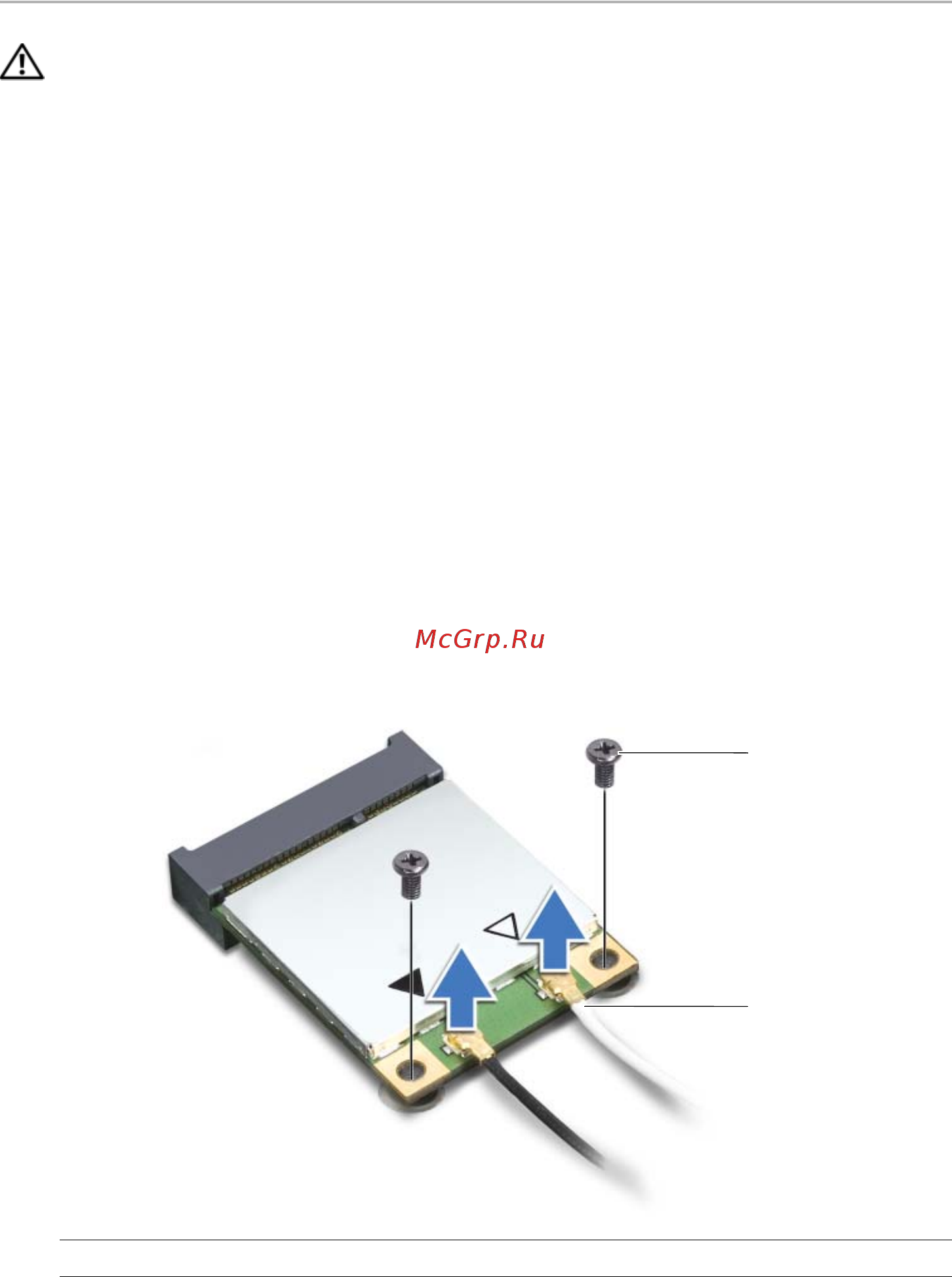

Отсоедините антенные кабели от мини;платы беспроводной сети.
3
Выверните винты, которыми мини;плата беспроводной сети крепится к системной плате.
1
винты (2)
2
кабели (2)
1
2
