| Извлечение платы ввода;вывода
Последовательность действий
1
Открутите винты, которыми плата ввода;вывода в сборе крепится к средней крышке.
2
Аккуратно приподнимите плату ввода;вывода в сборе со средней крышки
и переверните ее.
3
Нажмите на фиксатор и отсоедините кабель питания.
4
Обратите внимание на расположение кабеля индикатора блока питания и отсоедините
этот кабель от блока питания.
5
Приподнимите и извлеките плату ввода;вывода из корпуса компьютера.

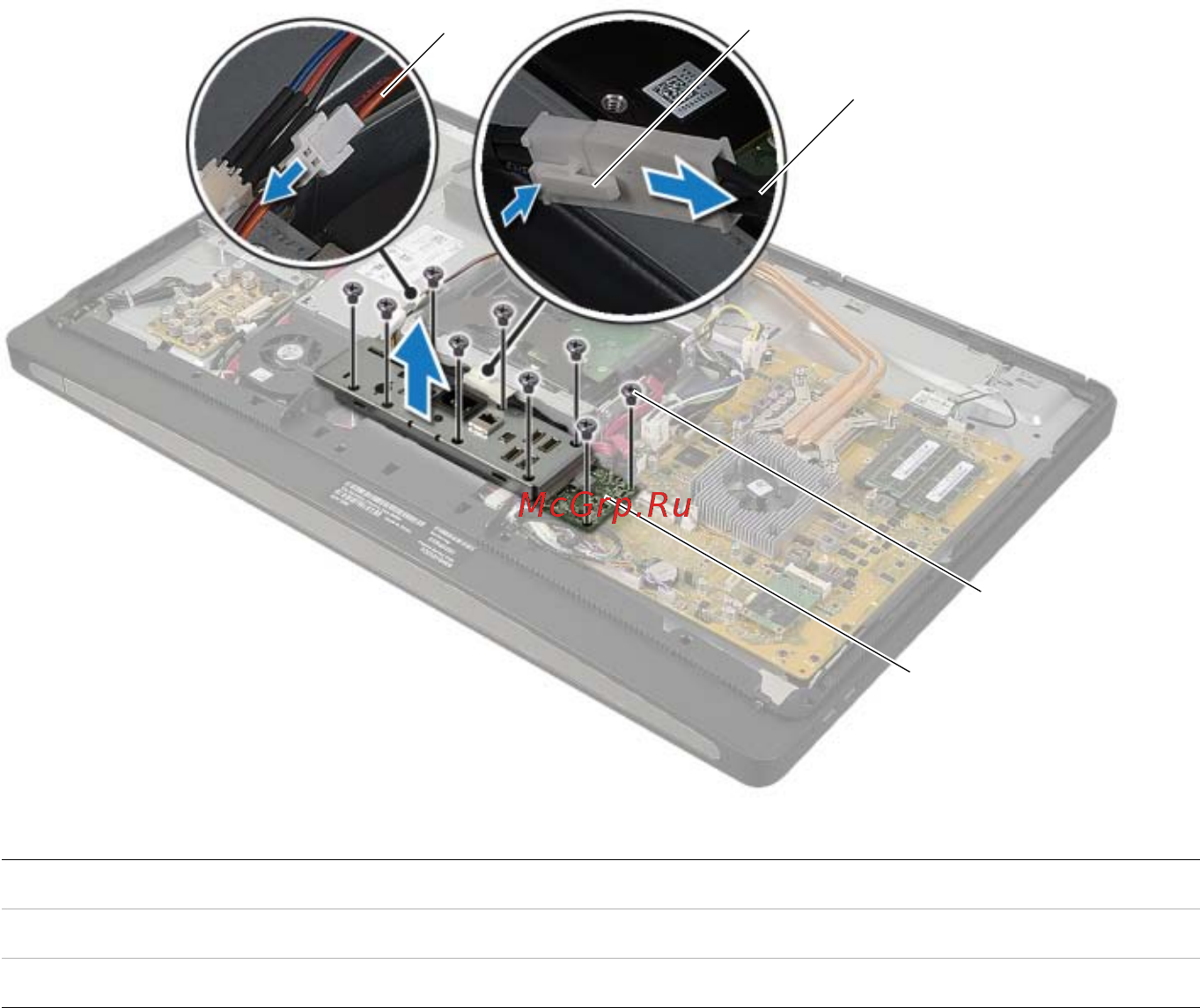

1
разъем кабеля индикатора блока питания
2
фиксатор
3
кабель порта блока питания
4
винты (9)
5
плата вводавывода в сборе
1
3
5
4
2
