Dell XPS One 2720 (2720-7529) [47/117] Извлечение мини платы msata
![Dell XPS One 27 (2720-7529) [47/117] Извлечение мини платы msata](/views2/1104416/page47/bg2f.png)
Извлечение мини;платы mSATA |
47
Извлечение мини&платы mSATA
ОСТОРОЖНО: Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 11. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 13. Дополнительные сведения по вопросам безопасности см.
на веб4странице, посвященной соответствию нормативным требованиям:
dell.com/regulatory_compliance.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 17.
2
Снимите экран системной платы. См. раздел «Извлечение экрана системной платы»
на стр. 31.

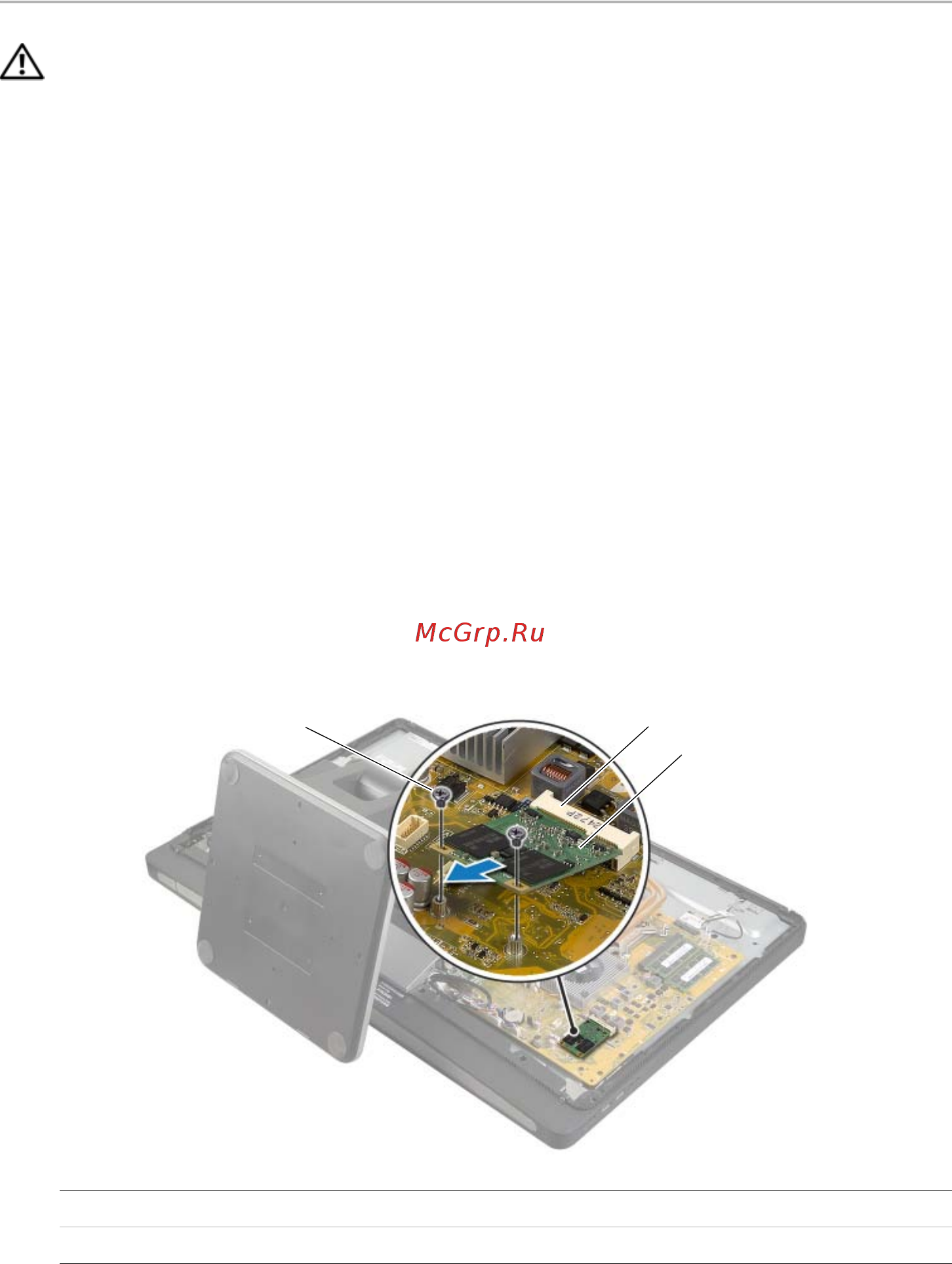

Последовательность действий
1
Выверните винты, которыми мини;плата mSATA крепится к системной плате.
2
Сдвиньте и извлеките мини;плату mSATA из разъема мини;платы mSATA.
1
винты (2)
2
разъем миниплаты mSATA
3
миниплата mSATA
1
2
3
