Снятие панели дисплея |
93
8

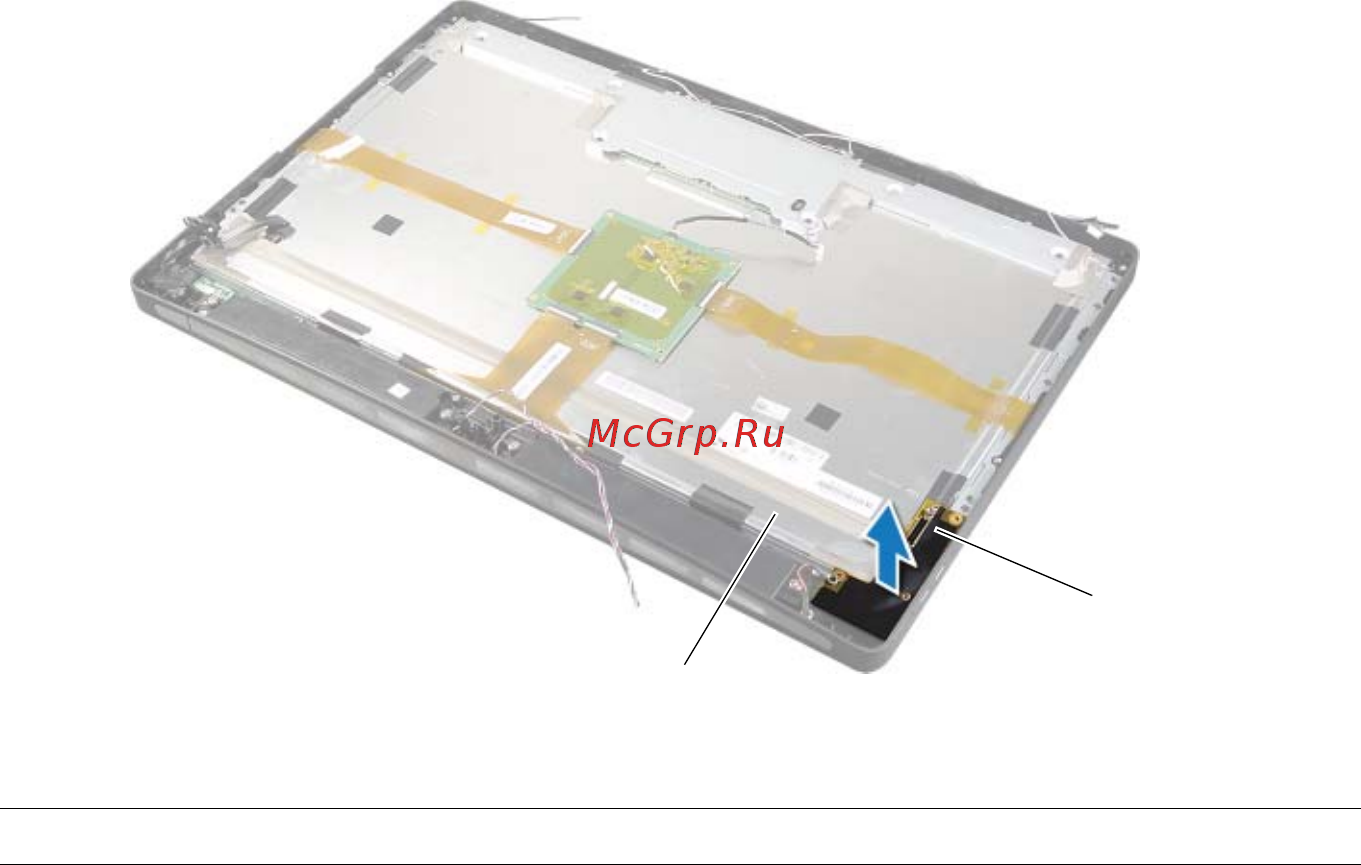

Осторожно приподнимите боковую плату ввода;вывода, начиная с ее внутреннего края,
после чего освободите порты боковой платы ввода;вывода из разъемов на лицевой
панели дисплея.
1
дисплей в сборе
2
боковая плата вводавывода
1
2
