18

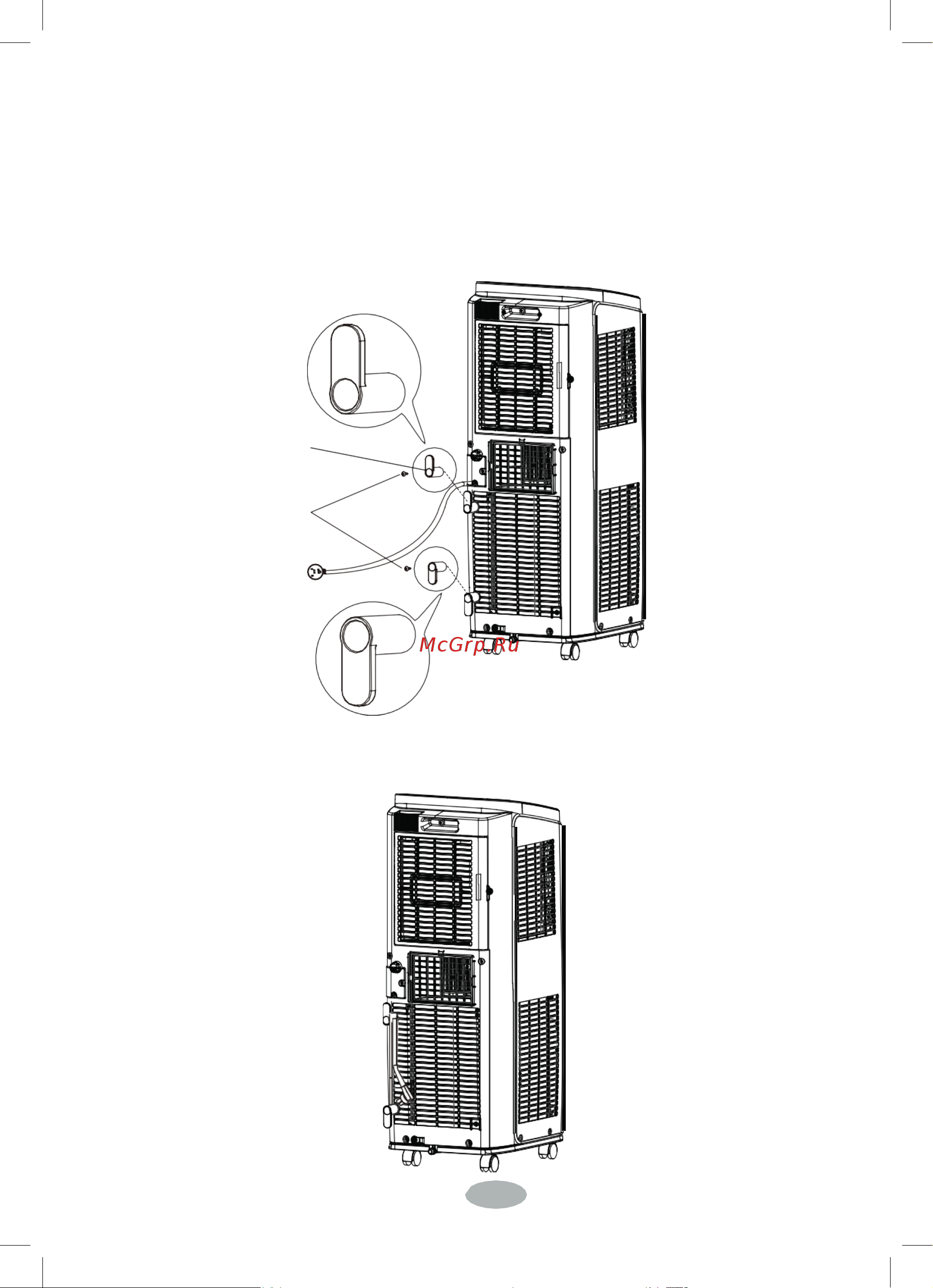

Установка кабельного подвеса
● Установите подвес кабеля винтами на тыльной стороне кондиционера
(направление установки показано на рис. ниже)
флажок подвеса должен
быть направлен вверх
подвес кабеля
винт
флажок подвеса должен
быть направлен вниз
● Сматывайте кабель питания на подвес кабеля.
Слив конденсата
Имеются два способа слива конденсата:
1 Используйте присоединение шланга для постоянного слива
Примечание:
при использовании штуцера постоянного слива конденсата
сразу подключите шланг перед эксплуатацией, в противном случае возможны
неполадки со сливом конденсата в дальнейшем.
■
Инструкция по монтажу слива конденсата.
1. Извлеките резиновую пробку из сливного штуцера.
2. Закрепите трубный зажим справа на задней стенке кондиционера, около
сливного штуцера, винтом.
трубный зажим
сливной штуцер
винт
3. Установите шланг на штуцер, зафиксируйте хомутом.
4. Вставьте резиновую пробку в конец шланга, зафиксируйте хомутом и
вставьте в трубный зажим.
резиновая пробка
хомут
трубный
зажим
дренажный шланг
хомут
19
сливной штуцер
