1. Наверните соединительный патрубок A в теплоотвод.
рукав теплоотвода
патрубок A
по часовой
стрелке
1. Другой конец рукава заверните по часовой стрелке в оконный патрубок.
рукав теплоотвода
патрубок A
по ЧС
3. Вставьте патрубок A
теплоотвода
(сторона с
надписью "TOP"
должна быть
направлена вверх) в
ответный паз до
щелчка.
защелка
паз
сторона с надписью "TOP"
Установка и демонтаж рукава теплоотвода
Монтаж рукава теплоотвода
31
Установка и демонтаж рукава теплоотвода
Примечания к установке рукава теплоотвода

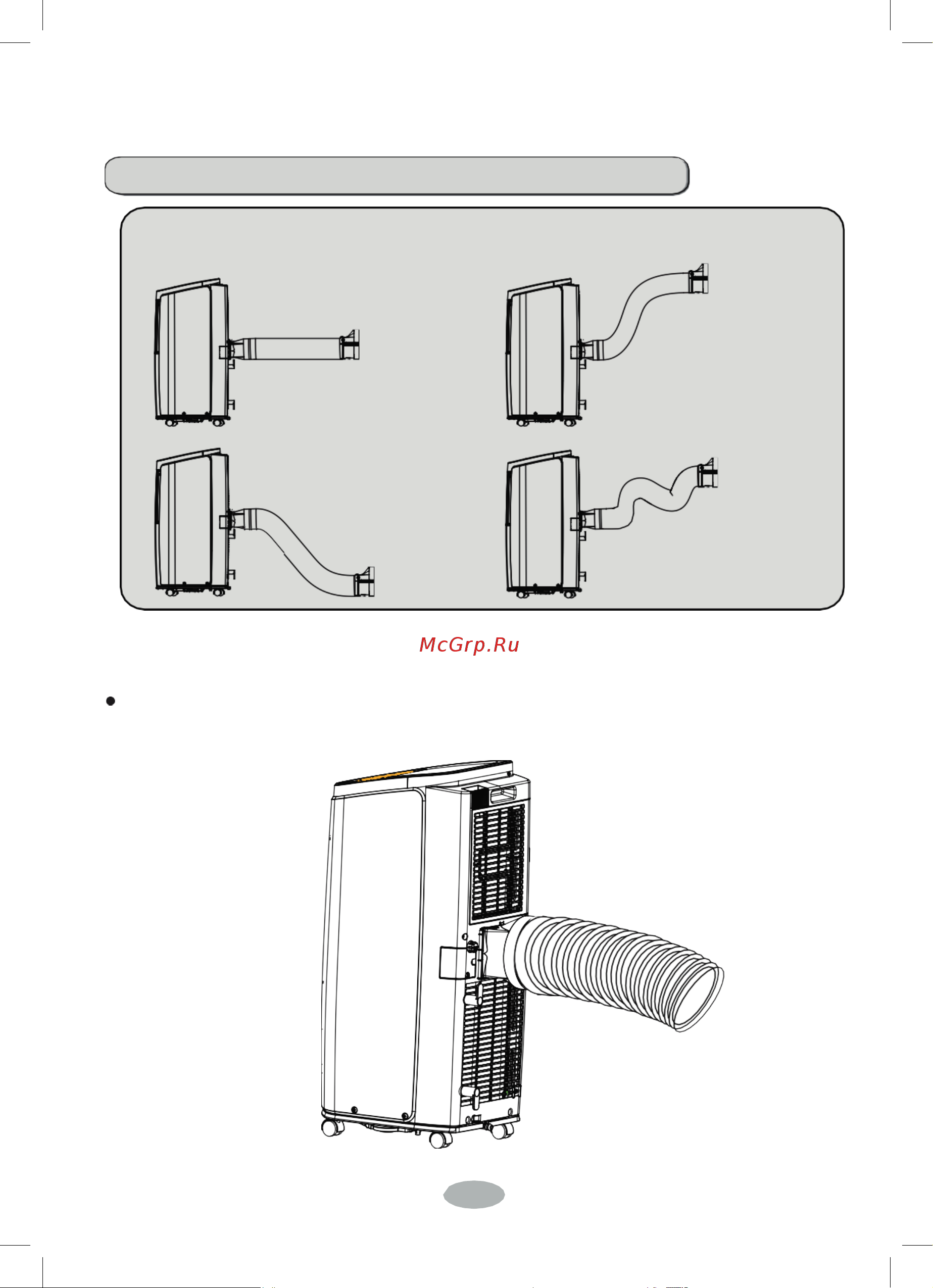

Для повышения эффективности охлаждения рукав теплоотвода должен
иметь минимальную возможную длину и прокладываться как можно прямее
правильно правильно
правильно
неправильно
● Длина рукава теплоотвода не превышает 1 м. Рекомендуется сократить ее
до минимума.
Обеспечьте минимум изгибов рукава теплоотвода. Не растягивайте рукав
и не соединяйте его с другим таким же рукавом.
