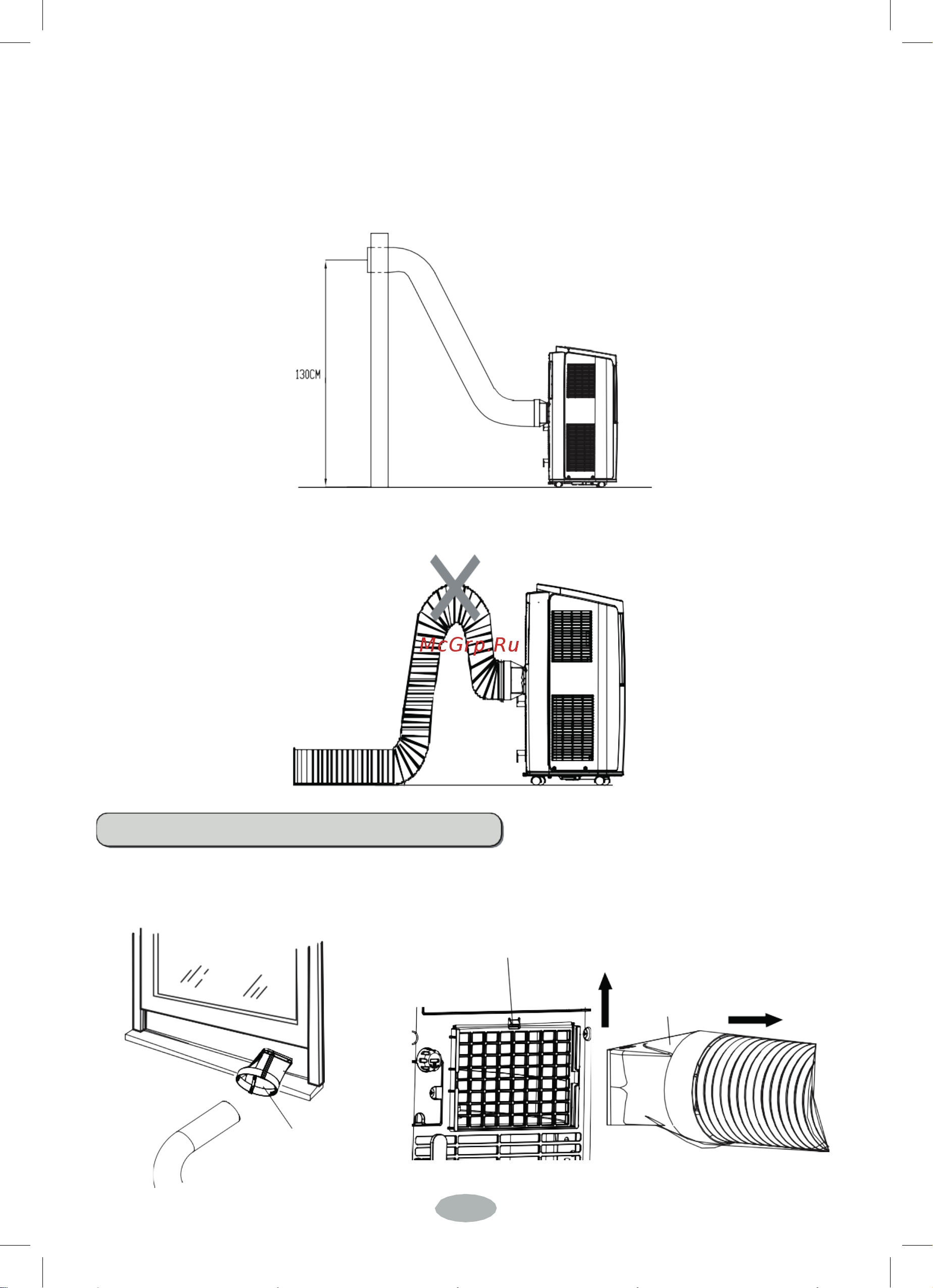

Установка и демонтаж рукава теплоотвода
• Правильная установка показана на рис. (при установке в стену высота
не должна превышать 130 см от пола).
• Неправильная установка показана на рис. (при избыточных перегибах
возникают неполадки.)
Демонтаж рукава теплоотвода
1. Отсоединение от патрубка B:
Разберите соединение B + C.
2. Отсоединение патрубка A:
Нажмите на защелку и потяните
патрубок A вверх для отсоединения.
защелка
соединение B+C
вверх
патрубок A
отсоединить
3
2
3
5
● Подключите кондиционер к сети питания и нажмите клавишу ON/OFF на
пульте дистанционного управления для запуска кондиционера в работу.
● Нажмите кнопку "МODE" для выбора режима охлаждения, осушения, вен-
тилятора или обогрева, затем проверьте работоспособность кондиционера.
● При температуре воздуха ниже +16°C, кондиционер в режиме охлаждения
не работает.
Пробная эксплуатация
