Neoclima NPAC-07CG 38266 [31/44] Монтаж в сдвижное окно
![Neoclima NPAC-07CG [31/44] Монтаж в сдвижное окно](/views2/1627133/page31/bg1f.png)
26
Монтаж в сдвижное окно
оконная панель
патрубок B+C
внутренняя сторона
3. Зафиксируйте защитную решетку патрубка B+C винтами.
винты
защитная решетка
4. Зафиксируйте опору с наружной стороны болтами, гайками, пружинными и
плоскими шайбами.
шайба
пружинная шайба
болт
гайка
5. Зафиксируйте козырек на опоре гайками, болтом, пружинной и плоской
шайбой.
шайба
пружинная шайба
винты
козырек
гайка
(Примечание: защитная решетка, опора, козырек, гайки, болты, пружинные и
плоские шайбы являются дополнительными принадлежностями; некоторые
модели кондиционера ими не комплектуются.

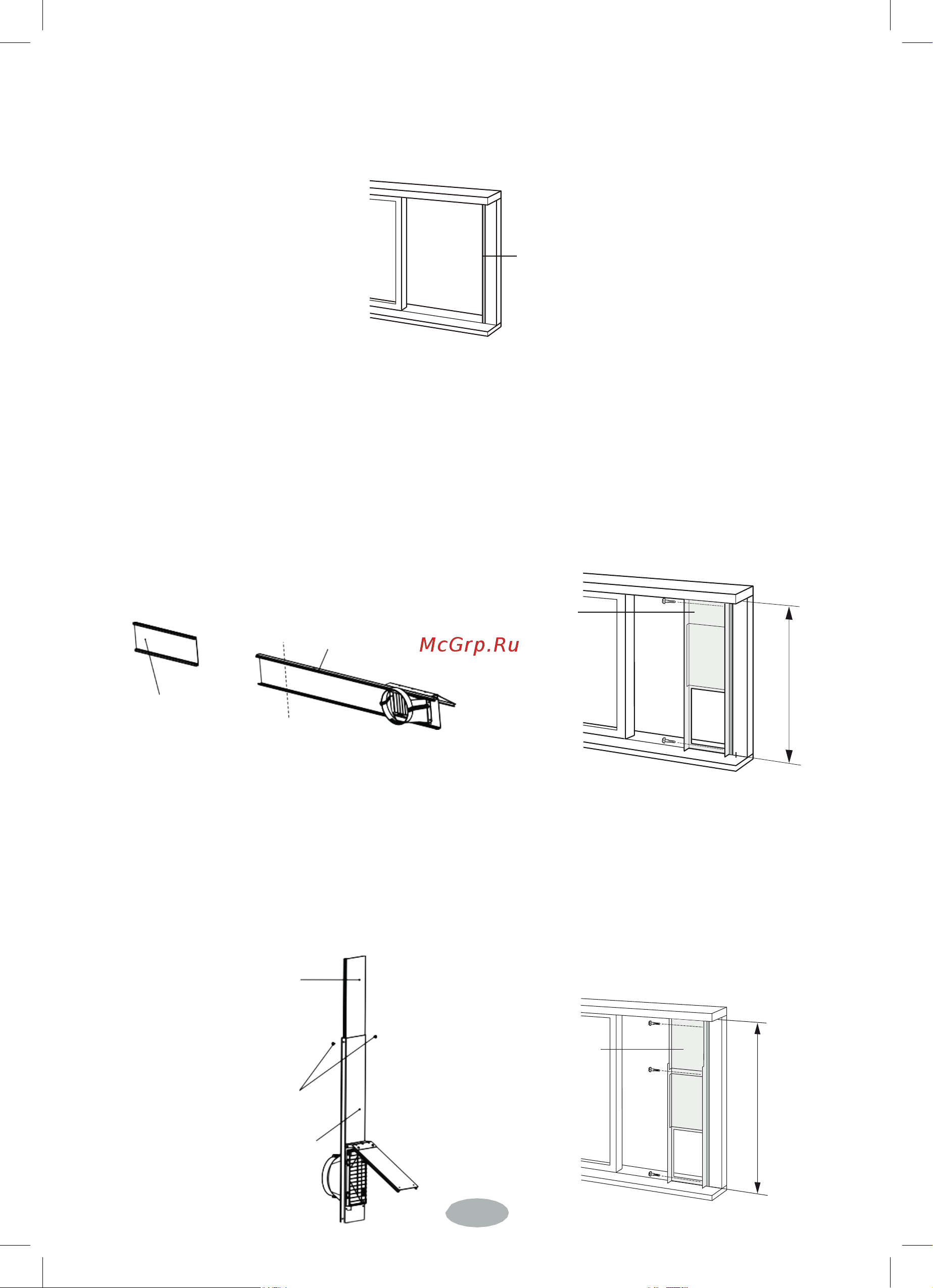

Монтаж в сдвижное окно
6. Обрежьте уплотнитель B по нужной длине и приклейте его к раме.
уплотнитель B (самоклеящийся)
7. Зафиксируйте доборную панель в раме окна.
7.1 Если высота окна меньше 20.5"(520 мм)
Оконная панель не может быть установлена в такое окно.
(1) Снимите доборную панель и выполните вырез нужного размера.
(2) Сдвиньте окно и установите оконную панель в раму.
(3) Зафиксируйте панель в раме окна саморезами.
доборная панель
оконная панель
обрезать
оконная
панель
<20.5"
7.2 Если внутренняя высота составляет от 20.5"(520 мм) до 37.4"(950 мм)
включительно.
(1) Установите оконную панель на раму окна.
(2) При помощи доборной панели закройте остаток высоты окна.
(3) Зафиксируйте оконную панель на раме саморезами.
доборная панель
винты
оконная панель
доборная
панель
20.5"~37.4"
