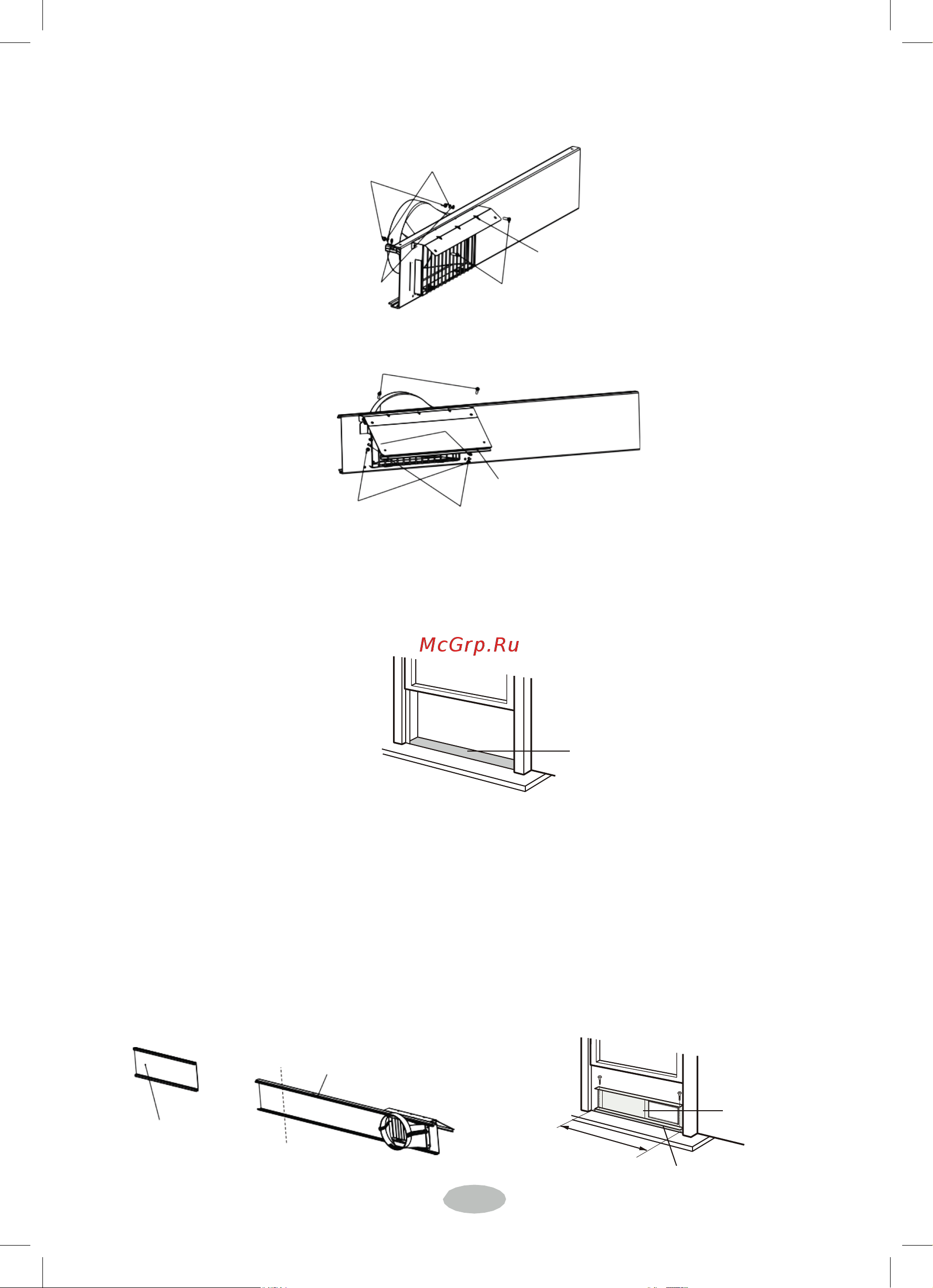

Монтаж в двойное подъемное окно
(Примечание: Если внутренняя ширина окна больше 20.5"(520 мм), снимите с
оконного блока доборную панель и выполните вырез в оконной панели той же
высоты, что и оконная рама.)
вырез
доборная панель
оконная панель
1. Соберите патрубок из верхней и нижней частей, вдавливая верхнюю часть
выступом в ответный паз нижней части, с защелкиванием,
патрубок
(верхняя часть)
элементы
защелкивания
патрубок
(нижняя часть)
2. Вставьте патрубок B+C в оконную панель и совместите с вырезом,
перемещая вдоль профиля.
оконная панель
патрубок B+C
внутренняя сторона
3. Зафиксируйте защитную решетку патрубка B+C винтами.
винты
защитная решетка
4. Зафиксируйте опору с наружной стороны болтами, гайками, пружинными и
плоскими шайбами.
23
Монтаж в двойное подъемное окно
отрезать
гайка
пружинная шайба
шайба
опора
болт
5. Зафиксируйте козырек на опоре гайками, болтом, пружинной и плоской
шайбой.
винты
шайба
гайкаt
козырек
пружинная шайба
(Примечание: защитная решетка, опора, козырек, гайки, болты, пружинные и
плоские шайбы являются дополнительными принадлежностями; некоторые
модели кондиционера ими не комплектуются.
6. Обрежьте уплотнитель B по нужной длине и приклейте его к раме.
уплотнитель B (самоклеящийся)
7. Зафиксируйте доборную панель в раме окна.
7.1 Если ширина окна меньше 20.5"(520 мм)
Оконная панель не может быть установлена в такое окно.
(1) Снимите доборную панель и выполните вырез нужного размера.
(2) Поднимите раму и установите панель на раму.
(3) Зафиксируйте панель в раме окна саморезами.
доборная панель
оконная панель
<20.5"
оконная панель
рама окна
