Neoclima NPAC-07CG 38266 [23/44] Слив конденсата
![Neoclima NPAC-09CG [23/44] Слив конденсата](/views2/1627133/page23/bg17.png)
Слив конденсата
Имеются два способа слива конденсата:
1 Используйте присоединение шланга для постоянного слива
Примечание:
при использовании штуцера постоянного слива конденсата
сразу подключите шланг перед эксплуатацией, в противном случае возможны
неполадки со сливом конденсата в дальнейшем.
■

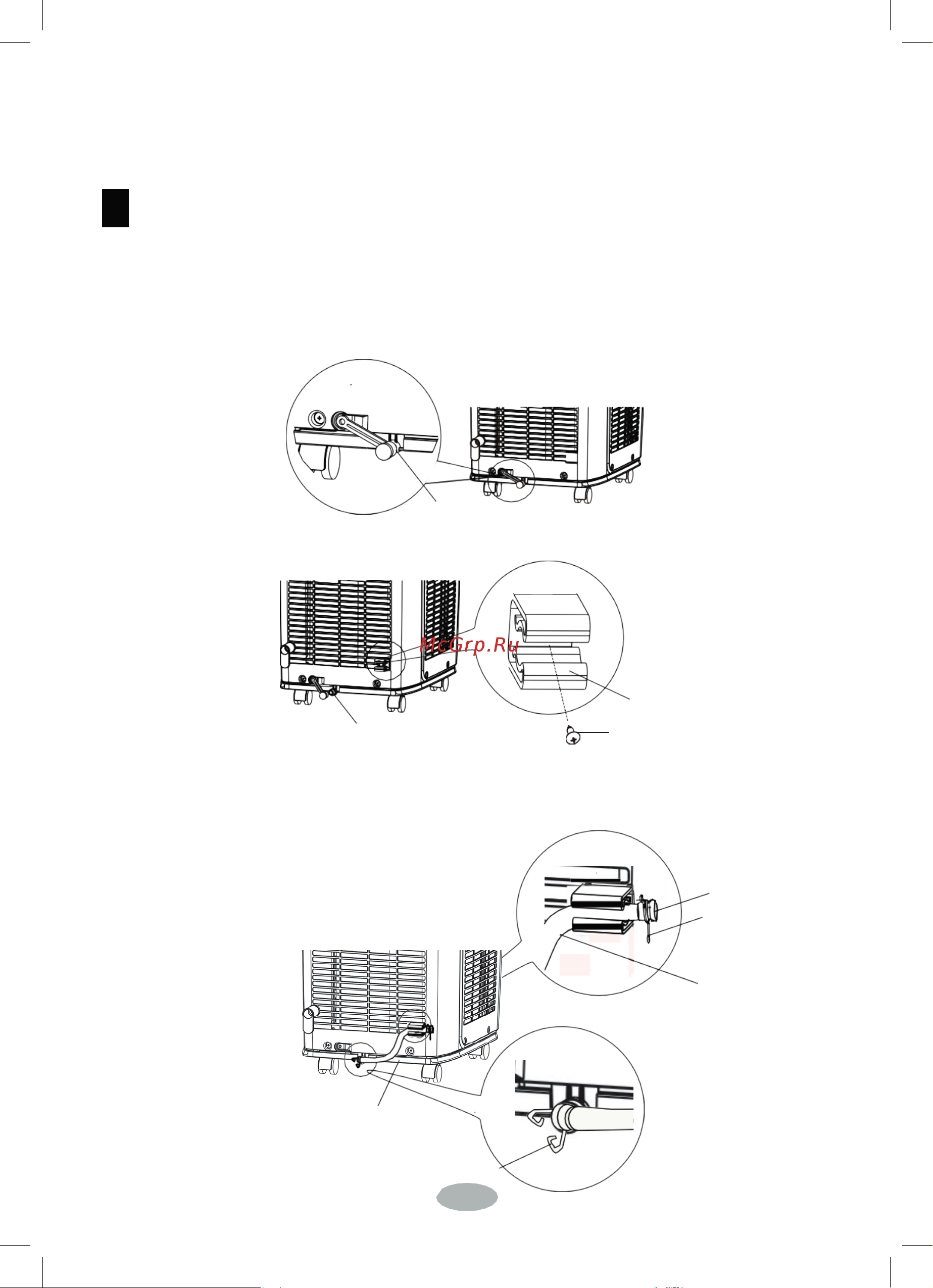

Инструкция по монтажу слива конденсата.
1. Извлеките резиновую пробку из сливного штуцера.
2. Закрепите трубный зажим справа на задней стенке кондиционера, около
сливного штуцера, винтом.
трубный зажим
сливной штуцер
винт
3. Установите шланг на штуцер, зафиксируйте хомутом.
4. Вставьте резиновую пробку в конец шланга, зафиксируйте хомутом и
вставьте в трубный зажим.
резиновая пробка
хомут
трубный
зажим
дренажный шланг
хомут
19
сливной штуцер
