![Neoclima NPAC-07CG 38266 [25/44] Слив конденсата 2](/img/pdf.png)
Neoclima NPAC-07CG 38266 [25/44] Слив конденсата 2
![Neoclima NPAC-09CG [25/44] Слив конденсата 2](/views2/1627133/page25/bg19.png)
разбрызгивается небольшим приводом. Поскольку температура конденсата
После повторного включения кондиционера в сеть компрессор в течение
21
Слив конденсата
2 Используйте непрерывный слив через средний штуцер
Примечание:
Вода автоматически сливается в напольный трап через шланг
диаметра 14 мм (не включен в комплект поставки).

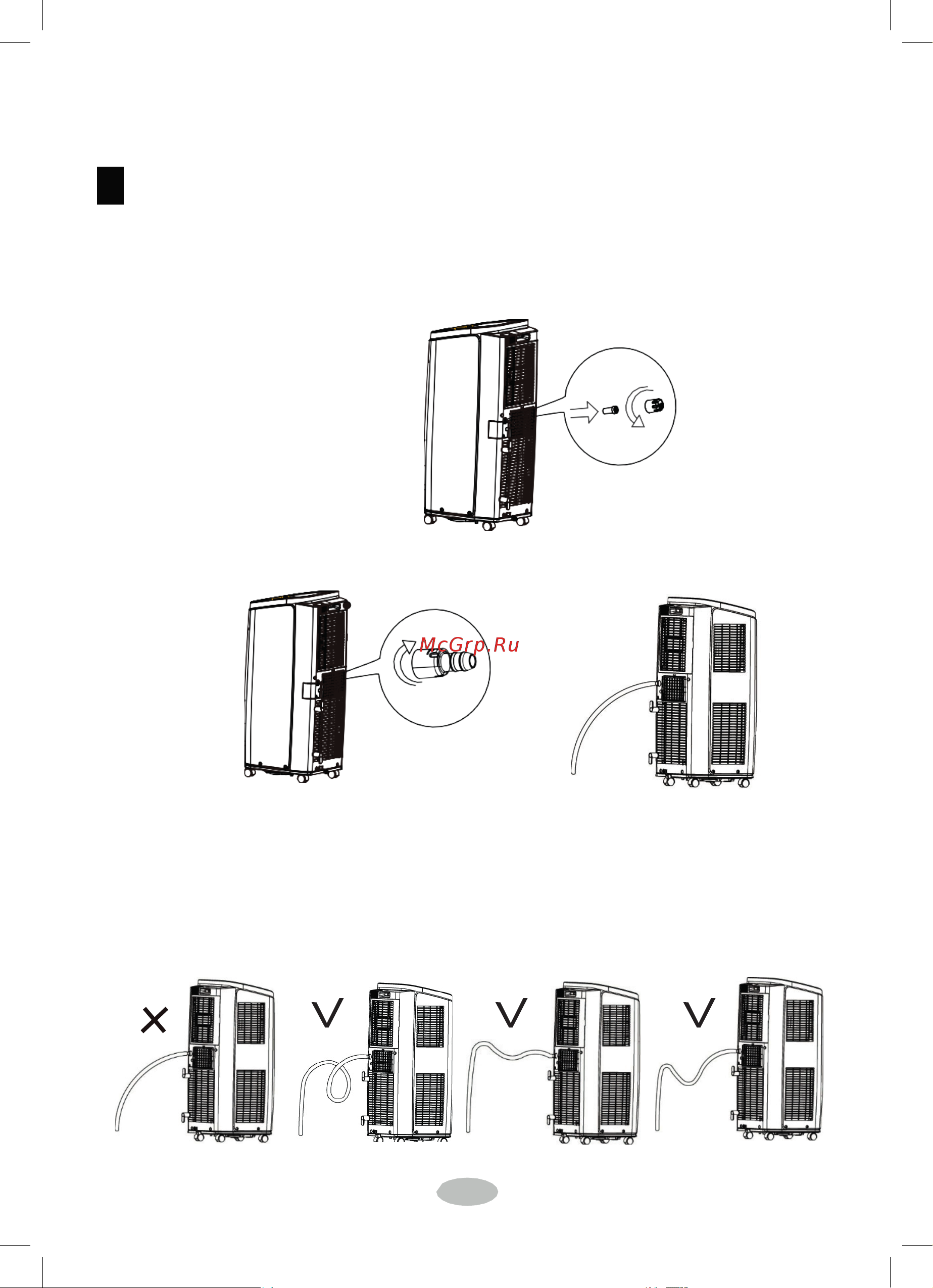

1. Снимите со штуцера непрерывного слива заглушку (1) поворотом против
часовой стрелки и снимите резиновый стопор (2) с излива.
2. Заверните дренажный штуцер (в ком-
плекте на штуцер непрерывного слива)
3. Вставьте дренажный шланг
в напольный трап.
ВНИМ
АНИЕ:
При использовании опции непрерывного дренажа через средний штуцер
устанавливайте кондиционер на ровную поверхность, следите за тем,
чтобы шланг был направлен вниз. При нарушении этого требования воз-
можен слив конденсата в поддон шасси и отключение кондиционера по
уровню конденсата. В этом случае слейте воду из поддона, после чего
откорректируйте положение кондиционера и шланга.
